Введение
Частой неисправностью фотоаппарата Pentax MZ-S является рычаг привода зеркала. Это пластиковый рычаг на боковой стороне зеркального блока, который перемещает зеркало вверх и вниз во время экспозиции. Пластиковый наконечник, который следует за вращающимся кулачком, может отломиться, в результате чего зеркало застревает в верхнем положении. Затвор при этом срабатывает нормально, но зеркало не проходит полный ход. Кроме того, если зеркало застряло, видоискатель будет казаться черным, а камера не сможет автофокусироваться.
В этом руководстве описано, как разобрать камеру, чтобы получить доступ к рычагу привода зеркала, а также как установить новую деталь для обеспечения надлежащей функциональности. Рекомендуется иметь общее представление о том, как работают камеры. Также необходимо иметь некоторые навыки пайки.
Шаг 1 Снимите дверцу для пленки
Нажмите на защелку, чтобы освободить дверцу для пленки.
Шаг 2 Открутите винты верхней крышки
Выкрутите два винта 7,5 мм #00.
Выкрутите один винт 9,0 мм №00.
Выкрутите один винт 13,5 мм #00 из батарейного отсека.
Шаг 3 Выкрутите винты верхней крышки
Нажмите на кнопку, чтобы поднять вспышку.
Выкрутите один винт 3,5 мм №00.
Выкрутите один винт 5,5 мм #00.
Шаг 4 Поднимите верхнюю крышку
Осторожно поднимите верхнюю крышку от корпуса, чтобы получить доступ к проводным соединениям.
Верхняя крышка по-прежнему подключена в нескольких местах.
Шаг 5 Доступ к разъемам вспышки
Отклейте уголок резинового захвата.
Снимите небольшую пластиковую крышку.
Будьте осторожны, чтобы не замкнуть провода, пока конденсаторы вспышки не разрядились должным образом.
Шаг 6 Разрядите конденсаторы вспышки
Используйте мощный резистор 1kΩ-10kΩ, чтобы разрядить конденсатор. Поместите резистор между синим проводом, оголенным на предыдущем шаге, и землей.
Конденсаторы вспышки накапливают энергию при очень высоком напряжении. Неправильная разрядка конденсаторов может привести к травмам и/или повреждению камеры.
Шаг 7 Отсоедините правый гибкий кабель
Осторожно поднимите боковые стороны белой защелки.
При подъеме придерживайте гибкую печатную плату на корпусе камеры, чтобы не повредить ее.
Шаг 8 Отсоедините левый гибкий кабель
Отпаяйте красный провод.
Осторожно поднимите боковые стороны белой защелки.
При подъеме придерживайте гибкую печатную плату на корпусе камеры, чтобы не повредить ее.
Шаг 9 Отпаяйте разъемы вспышки
Отпаяйте синий, черный, коричневый и зеленый провода.
Удалите свободную шайбу, если таковая имеется.
Шаг 10 Отпаяйте гибкий кабель вспышки
Удалите кусок целлофановой ленты, закрывающей гибкие соединения.
Отпаяйте гибкие соединения.
Шаг 11 Снимите нижнюю крышку
Используйте изопропиловый спирт, чтобы размягчить клей под защитной пластиной, и снимите ее.
Выкрутите один винт 5 мм #00.
Выкрутите один винт 7,5 мм #00.
Выкрутите два винта 4,5 мм #00.
Выкрутите один винт 5,5 мм #00.
Снимите пластиковую рамку вокруг контактов рукоятки аксессуаров.
Шаг 12 Снимите переднюю левую крышку
Выкрутите один винт 4,0 мм №00.
Снимите левую крышку.
Шаг 13 Снимите переднюю крышку
Снимите переднюю крышку.
Шаг 14 Открутите переднюю правую крышку
Выкрутите один винт 6,0 мм №00.
Выкрутите два винта 3,5 мм #00.
Выкрутите один винт 5,0 мм #00.
Снимите проушину для ремня.
Шаг 15 Снимите переднюю правую крышку
Осторожно потяните правую панель в сторону от корпуса. Она все еще прикреплена.
Отпаяйте гибкие соединения.
Шаг 16 Снимите нижнюю панель
Снимите защитную маску с контактов захвата аксессуаров.
Поднимите гибкие контакты, освободив их от фиксаторов. Используйте изопропиловый спирт, чтобы размягчить клей или клейкую ленту.
Выкрутите четыре винта 4,0 мм #00.
Выкрутите четыре винта 4,0 мм #00.
Шаг 17 Отпаяйте динамик
Отпаяйте черный и красный провода динамика.
Шаг 18 Отпаяйте соединения с нижней гибкой схемой
Отпаяйте белый и розовый провода.
Отпаяйте красный, черный и серый провода.
Отпаяйте красный, черный и оранжевый провода.
Отпаяйте белый и синий провода.
Осторожно отклейте ленту и отсоедините красный, черный, белый и синий провода от клея. При необходимости используйте изопропиловый спирт, чтобы размягчить клей.
Отпаяйте гибкое соединение.
Отпаяйте гибкое соединение.
Шаг 19 Припаяйте соединения к верхней гибкой схеме
Отпаяйте красный, черный, серый и оранжевый провода.
Отпаяйте гибкие контакты.
Отсоедините гибкий разъем.

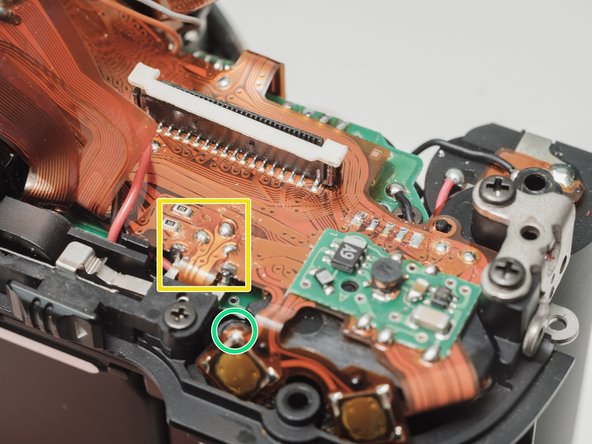

Шаг 20 Опаяйте соединения верхней гибкой цепи
Припаяйте черный провод.
Припаяйте контактный язычок батареи.
Отпаяйте гибкие контакты.
Выкрутите один винт 4,0 мм №00.
Шаг 21 Отпаяйте гибкие соединения над креплением объектива
Отпаяйте гибкое соединение и снимите его с фиксирующих стоек. При необходимости используйте изопропиловый спирт, чтобы размягчить клей.
Осторожно отделите гибкий кабель от поверхности конденсатора вспышки. При необходимости используйте изопропиловый спирт для размягчения клея.
Шаг 22 Снимите узел наглазника
Выкрутите два винта #00 диаметром 5,0 мм.
Снимите наглазник.
Шаг 23 Снимите переключатель спуска объектива
Выкрутите один винт #00.
Сборка Примечание: Убедитесь, что нижний контакт зацепился за пластиковый выступ и что контакт открыт, когда кнопка фиксации объектива не нажата.
Шаг 24 Переверните зеркало вверх
Подайте низкое напряжение постоянного тока (3-6 В) на двигатель зеркала, чтобы перевести его в верхнее положение.
Пока зеркало находится в нижнем/заряженном положении, корпус зеркала не будет легко отсоединяться от камеры.
Шаг 25 Открутите коробку зеркала
Выкрутите два винта 6,5 мм № 0.
Выкрутите один винт 8,0 мм #0.
Выкрутите один винт 4,0 мм №00.
Выверните один винт 4,5 мм №00.
Выверните два винта 2,5 мм №00.
Возможно, здесь находится регулировочная шайба. Удалите ее, если она не закреплена.
Выверните один винт с буртиком 4,0 мм №00.
Шаг 26 Снимите коробку с зеркалом
Поднимите зеркальный блок вверх, чтобы освободить его от нижней пластины.
Приподнимите левую сторону зеркального блока и поверните его вверх и наружу из корпуса камеры.
Будьте осторожны. Следите за тем, чтобы не зацепить гибкие кабели или провода. Правая сторона зеркального блока по-прежнему соединена с корпусом камеры, и ее нельзя полностью извлечь.
Проверьте наличие шайб в местах крепления. Отметьте их расположение и снимите, если они ослабли.
Шаг 27 Снимите пластину двигателя зеркала
Отпаяйте черный провод.
Выкрутите один винт 3,0 мм #00, крепящий светодиод крепления.
Выкрутите пять винтов 3,5 мм №00.
Шаг 28 Снимите рычаг привода зеркала
Снимите две приводные шестерни с коробки зеркала.
Снимите рычаг привода зеркала. Поместите палец на пружину, чтобы она не вылетела.
Шаг 29 Установите новый рычаг привода зеркала
Перенесите две пружины со старого рычага привода на новый рычаг привода.
Установите новый приводной рычаг.
Убедитесь, что все пружины смещения правильно натянуты относительно указанных стоек.
Шаг 30 Установите приводные шестерни
При установке приводных шестерен убедитесь, что указанные отверстия совмещены.
Шаг 31 Подготовьте пластину мотора зеркала к установке
Сдвиньте привод диафрагмы влево.
Потяните маленький рычаг вниз и дайте ему защелкнуться на месте.
Если все сделано правильно, привод диафрагмы должен удерживаться на месте в левом конце своего хода.
Шаг 32 Подготовьте блок зеркал к установке
Установите пластину двигателя зеркала.
Поверните черную шестерню вниз, пока зеркало не переместится в верхнее положение.
Продолжайте поворачивать черную шестеренку до тех пор, пока в отверстии не появится это отверстие, а рычаг управления затвором не переместится вправо.
Шаг 33 Установите коробку зеркала
Перед началом установки убедитесь, что все провода и гибкие кабели находятся на своих местах. Внимательно следите за тем, чтобы не зацепить что-то в неположенном месте.
Шаг 34 Проверка функциональности
Подайте низкое напряжение постоянного тока (3-6 В) на мотор зеркала, чтобы проверить работу зеркального блока. Должно наблюдаться нормальное движение лепестков затвора, привода диафрагмы и зеркала.
