Введение
Используйте это руководство для снятия или замены узла главного вала, который включает в себя приводной вал, на Echo Power Pruner 254 cc PPT2620 2019.
Шаг 1 Отсоедините свечу зажигания
Прежде чем приступать к ремонту, переведите выключатель в положение «стоп», чтобы выключить секатор.
Стяните колпачок свечи зажигания прямо со свечи зажигания.
Шаг 2 Снимите бензопилу
С помощью отвертки T25 Torx ослабьте (но не вынимайте) четыре винта, крепящие полотно бензопилы к верхней основной трубе.
Шаг 3
Ослабьте (но не вынимайте) один винт T25 Torx, крепящий бензопилу к верхней магистральной трубе.
Шаг 4
Потяните бензопилу прямо от верхней магистральной трубы.
Шаг 5 Снимите верхнюю магистральную трубу
Выверните три винта T25 Torx, крепящих муфту к нижней основной трубе.
Выкрутите винт с большим пальцем, крепящий муфту к нижней основной трубе.
Шаг 6
Потяните верхнюю основную трубу и муфту в сторону от нижней основной трубы, пока верхняя основная труба не выйдет из нижней основной трубы.
Шаг 7 Снимите муфту

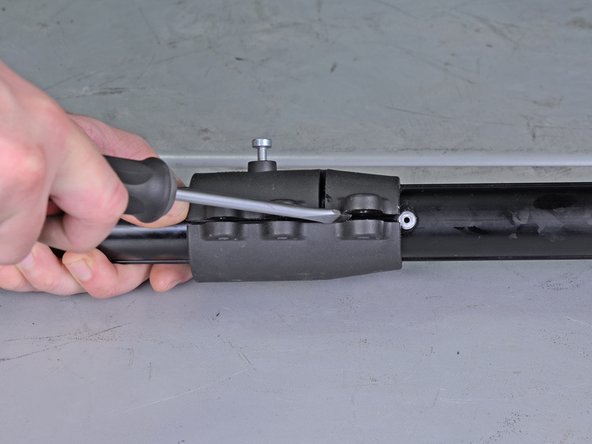

Вставьте плоскую отвертку или небольшой шило в шов муфты рядом с местом расположения винта с накатанной головкой.
Поверните стержень, чтобы создать зазор в шве муфты, достаточный для того, чтобы можно было сдвинуть муфту по заклепке к концу основной трубы.
Передвиньте муфту через заклепку и снимите ее с основной трубы.
Шаг 8
Снимите муфту с верхней основной трубы.
Должна остаться только верхняя основная труба в сборе с верхним приводным валом.
Ваш новый верхний приводной вал должен поставляться с черной муфтой на одном конце. Если это не так, установите новый внутренний и внешний патрубки на новый приводной вал.
Новый верхний приводной вал может быть не установлен в новую верхнюю главную трубу. Если это так, нанесите смазку на внешнюю сторону верхнего приводного вала, затем вставьте его в верхнюю главную трубу так, чтобы черное гнездо было направлено к открытому концу верхней главной трубы.
