Замена платы индикатора состояния Dell Alienware 13 R2

СОДЕРЖАНИЕ
27 просмотров
07 декабря 2023

Введение

В этом руководстве мы покажем вам, как снять и заменить плату индикатора состояния.

Шаг 1 Переключение компьютера

Dell Alienware 13 R2 Status-Light Board Replacement, Turning Over the PC: step 1, image 1 of 1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую вместе с компьютером, и выполните действия, описанные в разделе Перед работой внутри компьютера После работы внутри компьютера следуйте инструкциям в разделе После работы внутри компьютера Дополнительные правила техники безопасности см. на домашней странице «Нормативное соответствие».

Закройте дисплей и переверните компьютер.

Шаг 2 Ослабьте винты

Dell Alienware 13 R2 Status-Light Board Replacement, Loosen the screws: step 2, image 1 of 1

Ослабьте невыпадающие винты, которыми панель основания крепится к основанию компьютера.

Шаг 3 Освобождение защелок

Dell Alienware 13 R2 Status-Light Board Replacement, Releasing the Tabs: step 3, image 1 of 1

С помощью пластикового шила аккуратно отсоедините выступы, которыми панель основания крепится к основанию компьютера.

Шаг 4 Отсоединение кабеля аккумулятора

Dell Alienware 13 R2 Status-Light Board Replacement, Disconnecting the Battery Cable: step 4, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Disconnecting the Battery Cable: step 4, image 2 of 2

Отсоедините кабель аккумулятора от разъема кабеля аккумулятора.

Переверните компьютер.

Шаг 5 Кнопка питания

Dell Alienware 13 R2 Status-Light Board Replacement, Power Button: step 5, image 1 of 1

Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы заземлить системную плату.

Шаг 6 Подключение кабеля аккумулятора

Подключите кабель аккумулятора к разъему кабеля аккумулятора.

Шаг 7 Выравнивание выступов

Dell Alienware 13 R2 Status-Light Board Replacement, Aligning the tabs: step 7, image 1 of 1

Совместите выступы на базовой панели с пазами на основании компьютера и защелкните базовую панель на месте.

Шаг 8 Затяните винты

Dell Alienware 13 R2 Status-Light Board Replacement, Tighten the screws: step 8, image 1 of 1

Затяните невыпадающие винты, которыми базовая панель крепится к основанию компьютера.

Шаг 9 Выкручивание винтов

Dell Alienware 13 R2 Status-Light Board Replacement, Removing the Screws: step 9, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Removing the Screws: step 9, image 2 of 2

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе «Перед началом работы внутри компьютера». После работы внутри компьютера следуйте инструкциям, приведенным в разделе После работы внутри компьютера.

Выкрутите винты, крепящие кронштейн твердотельного накопителя к блоку твердотельного накопителя.

Шаг 10 Отсоедините накладки основания компьютера

Dell Alienware 13 R2 Status-Light Board Replacement, Peel off Computer Base Tabs: step 10, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Peel off Computer Base Tabs: step 10, image 2 of 2

С помощью тяги поверните кронштейн твердотельного накопителя и отсоедините его от выступов на основании компьютера.

Шаг 11 Отсоединение кабеля твердотельного накопителя

Dell Alienware 13 R2 Status-Light Board Replacement, Disconnecting the Solid-State Drive Cable: step 11, image 1 of 1

С помощью тянущего язычка отсоедините кабель твердотельного накопителя от системной платы.

Шаг 12 Извлечение твердотельного накопителя

Dell Alienware 13 R2 Status-Light Board Replacement, Removing the Solid-State Drive: step 12, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Removing the Solid-State Drive: step 12, image 2 of 2

Выкрутите винты, крепящие блок твердотельного накопителя к основанию компьютера.

Шаг 13 Подъем блока твердотельного накопителя

Dell Alienware 13 R2 Status-Light Board Replacement, Lifting the Solid-State Assembly: step 13, image 1 of 1

Поднимите блок твердотельного накопителя с основания компьютера.

Шаг 14 Выкрутите винт

Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screw: step 14, image 1 of 1

Выкрутите винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Шаг 15 Поднимите твердотельный накопитель в сборе.

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Solid-State Assembly.: step 15, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Solid-State Assembly.: step 15, image 2 of 2

Сдвиньте и поднимите твердотельный накопитель с узла твердотельного накопителя.

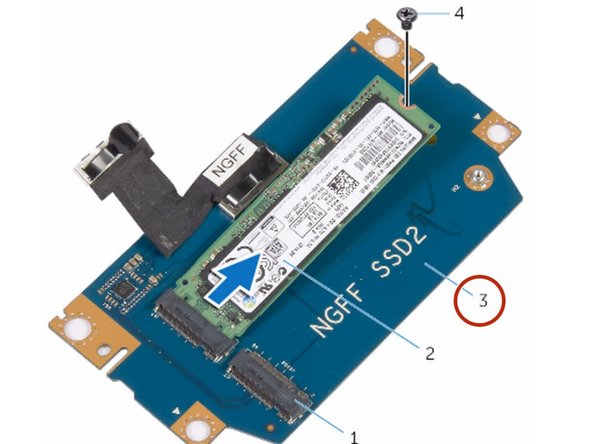

Шаг 16 Новый твердотельный накопитель

Dell Alienware 13 R2 Status-Light Board Replacement, The New Solid-State Drive: step 16, image 1 of 1

Вставьте новый твердотельный накопитель в слот на блоке твердотельного накопителя.

Шаг 17 Замена винта

Dell Alienware 13 R2 Status-Light Board Replacement, Screw Replacement: step 17, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Screw Replacement: step 17, image 2 of 2

Замените винт, крепящий твердотельный накопитель к блоку твердотельного накопителя.

Шаг 18 Выровняйте винты

Dell Alienware 13 R2 Status-Light Board Replacement, Align the Screws: step 18, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Align the Screws: step 18, image 2 of 2

Совместите отверстия для винтов на блоке твердотельного накопителя с отверстиями для винтов на основании компьютера.

Шаг 19 Замените винты

Dell Alienware 13 R2 Status-Light Board Replacement, Replace the Screws: step 19, image 1 of 1

Замените винты, крепящие блок твердотельного накопителя к основанию компьютера.

Шаг 20 Подключите кабель к системной плате

Dell Alienware 13 R2 Status-Light Board Replacement, Connect the Cable to the System Board: step 20, image 1 of 1

Подключите кабель твердотельного накопителя к системной плате.

Шаг 21 Выровняйте отверстия для винтов

Dell Alienware 13 R2 Status-Light Board Replacement, Align the Screw Holes: step 21, image 1 of 1

Совместите отверстия для винтов на кронштейне твердотельного накопителя с отверстиями для винтов на блоке твердотельного накопителя.

Шаг 22 Замените винты

Dell Alienware 13 R2 Status-Light Board Replacement, Replace the Screws: step 22, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Replace the Screws: step 22, image 2 of 2

Замените винты, крепящие кронштейн твердотельного накопителя к блоку твердотельного накопителя.

Шаг 23 Снятие защелок

Dell Alienware 13 R2 Status-Light Board Replacement, Lifting the Latches: step 23, image 1 of 1

Поднимите защелки и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы.

Шаг 24 Открутите винты

Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screws: step 24, image 1 of 1

Выкрутите винты, крепящие узел подставки для ладоней к основанию компьютера.

Шаг 25 Поднимите основание компьютера

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Computer Base: step 25, image 1 of 1

Слегка приподнимите основание компьютера и надавите на фиксаторы подставки для ладоней, пока она не выскочит.

Шаг 26 Переворачивание компьютера

Переверните компьютер и откройте дисплей как можно дальше.

Шаг 27 Подденьте узел подставки для ладоней

Dell Alienware 13 R2 Status-Light Board Replacement, Prying the Palm-Rest Assembly: step 27, image 1 of 1

С помощью пластикового шила подденьте узел подставки для ладоней по краям.

Шаг 28 Поднимите узел подставки для ладоней

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Palm-Rest Assembly: step 28, image 1 of 1

Аккуратно поднимите узел подставки для ладоней и переверните его.

Шаг 29 Поднимите защелку разъема

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Connector Latch: step 29, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Connector Latch: step 29, image 2 of 2

Поднимите защелку разъема и отсоедините кабель платы кнопки питания от системной платы.

Шаг 30 Поднимите узел подставки для ладоней

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Palm-Rest Assembly: step 30, image 1 of 1

Поднимите узел подставки для ладоней с основания компьютера.

Шаг 31 Снятие

Dell Alienware 13 R2 Status-Light Board Replacement, Removing: step 31, image 1 of 1

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикатора состояния.

Снимите сенсорную панель.

Шаг 32 Замена

Замените сенсорную панель.

Замените плату индикатора состояния.

Замените плату кнопки питания.

Замените клавиатуру.

Шаг 33 Подключение кабеля платы кнопки питания

Подключите кабель платы кнопки питания к системной плате.

Шаг 34 Выровняйте узел подставки для ладоней

Dell Alienware 13 R2 Status-Light Board Replacement, Align the Palm-Rest Assembly: step 34, image 1 of 1

Выровняйте узел подставки для ладоней на основании компьютера и защелкните его на месте.

Шаг 35 Закройте дисплей

Закройте дисплей и переверните компьютер.

Шаг 36 Замените винты

Замените винты, крепящие узел подставки для ладоней к основанию компьютера.

Шаг 37 Подключите кабель клавиатуры

Подключите кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

Шаг 38 Поднимите защелки разъемов

Dell Alienware 13 R2 Status-Light Board Replacement, Lift the Connector Latches: step 38, image 1 of 1

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе «Перед началом работы внутри компьютера». После работы внутри компьютера следуйте инструкциям, приведенным в разделе После работы внутри компьютера.

Поднимите защелки разъемов и отсоедините кабель тачпада и кабель индикатора состояния от платы кнопок питания.

Шаг 39 Отсоедините кабель сенсорной панели

Dell Alienware 13 R2 Status-Light Board Replacement, Peel the Touchpad Cable: step 39, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Peel the Touchpad Cable: step 39, image 2 of 2

Отсоедините кабель тачпада и кабель индикатора состояния от кронштейна клавиатуры.

Шаг 40 Выкрутите винты

Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screws: step 40, image 1 of 1

Выкрутите винты, крепящие кронштейн клавиатуры к узлу подставки для ладоней.

Шаг 41 Поднятие кронштейна клавиатуры

Dell Alienware 13 R2 Status-Light Board Replacement, Lifting the Keyboard Bracket: step 41, image 1 of 1

Поднимите кронштейн клавиатуры с узла подставки для ладоней.

Шаг 42 Выкрутите винты

Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screws: step 42, image 1 of 1

Выкрутите винты, крепящие клавиатуру к узлу подставки для ладоней.

Шаг 43 Сдвиньте и поднимите клавиатуру

Dell Alienware 13 R2 Status-Light Board Replacement, Slide and Lift the Keyboard: step 43, image 1 of 1

Сдвиньте и поднимите клавиатуру вместе с кабелями с узла подставки для ладоней.

Шаг 44 Выровняйте отверстия для винтов

Dell Alienware 13 R2 Status-Light Board Replacement, Align the Screw Holes: step 44, image 1 of 1

Совместите отверстия для винтов на новой клавиатуре с отверстиями для винтов на узле подставки для ладони.

Шаг 45 Замените винты

Dell Alienware 13 R2 Status-Light Board Replacement, Replace the Screws: step 45, image 1 of 1

Замените винты, крепящие клавиатуру к узлу подставки для ладоней.

Шаг 46 Выровняйте отверстия для винтов

Совместите отверстия для винтов на кронштейне клавиатуры с отверстиями для винтов на подставке для ладоней.

Шаг 47 Замените винты

Замените винты, крепящие кронштейн клавиатуры к узлу подставки для ладоней.

Шаг 48 Подключите кабель сенсорной панели

Прикрепите кабель тачпада и кабель индикатора состояния к кронштейну клавиатуры.

Шаг 49 Передвиньте кабель

Вставьте кабель сенсорной панели и кабель индикатора состояния в соответствующие разъемы на плате кнопки питания и нажмите на защелки, чтобы зафиксировать кабели.

Шаг 50 Отсоединение кабеля платы подсветки состояния

Dell Alienware 13 R2 Status-Light Board Replacement, Disconnecting the Status-Light Board Cable: step 50, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Disconnecting the Status-Light Board Cable: step 50, image 2 of 2

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой вместе с компьютером, и выполните действия, описанные в разделе «Перед началом работы внутри компьютера». После работы внутри компьютера следуйте инструкциям, приведенным в разделе После работы внутри компьютера.

Поднимите защелку разъема и отсоедините кабель платы подсветки состояния от платы подсветки состояния.

Шаг 51 Выкрутите винт

Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screw: step 51, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Remove the Screw: step 51, image 2 of 2

Выкрутите винт, крепящий плату подсветки состояния к узлу подставки для ладоней.

Шаг 52 Поднимите плату подсветки состояния

Поднимите плату подсветки состояния с узла подставки для ладоней.

Шаг 53 Вставьте кабель

Dell Alienware 13 R2 Status-Light Board Replacement, Sliding the Cable: step 53, image 1 of 2Dell Alienware 13 R2 Status-Light Board Replacement, Sliding the Cable: step 53, image 2 of 2

Вставьте кабель платы подсветки состояния в разъем платы подсветки состояния и нажмите на защелку, чтобы закрепить кабель.

Шаг 54 Выровняйте отверстие для винта

Dell Alienware 13 R2 Status-Light Board Replacement, Align the Screw Hole: step 54, image 1 of 1

Совместите отверстие для винта на плате индикатора состояния с отверстием для винта на подставке для ладони.

Шаг 55 Замените винт

Dell Alienware 13 R2 Status-Light Board Replacement, Replace the Screw: step 55, image 1 of 1

Замените винт, крепящий плату индикатора состояния к узлу подставки для ладоней.
