Введение
В этом руководстве показано, как снять и заменить приводной вал для бетономешалки Toro 68009HD. Чтобы получить доступ к приводному валу, необходимо сначала снять ванну.
Внимание: Ванна очень тяжелая, и для ее подъема требуется как минимум два человека. Обязательно используйте безопасные методы подъема.
Шаг 1 Меры предосторожности
Прежде чем приступить к работе, нажмите на выключатель остановки двигателя, чтобы выключить его.
Шаг 2
Расстегните три резиновых ремня, фиксирующих капот.
Шаг 3
Поднимите капот вверх, чтобы он надежно опирался на раму.
Шаг 4
Сдвиньте рычаг отсечки топлива влево, чтобы прекратить подачу топлива в двигатель.
Шаг 5
Возьмитесь за пластиковый корпус на конце провода свечи зажигания.
Сильно потяните, чтобы отсоединить провод от свечи зажигания.
Шаг 6 Снимите ванну
Потяните вверх рычаг тормоза, чтобы отключить тормоз.
Шаг 7
Поверните ванну так, чтобы вилка и тарелка в сборе оказались прямо под ванной.
Шаг 8
Нажмите на рычаг тормоза, чтобы снова включить тормоз.
Убедитесь, что тормоз полностью включен.
Шаг 9
С помощью торцевой головки на 3/4 дюйма открутите шесть гаек, крепящих ванну к блюду.
Шаг 10
Снимите шесть пластин зажима барабана с точек крепления ванны.
Шаг 11
Слегка приподнимите ванну за зубчатое кольцо, чтобы отсоединить ее от тарелки.
Шаг 12
Ванна очень тяжелая, и для ее подъема требуется не менее двух человек. Обязательно используйте безопасные методы подъема.
Поднимите ванну прямо с тарелки и снимите ее с устройства.
Шаг 13 Снимите пластину двигателя
Снимите четыре крепежных элемента, фиксирующих пластину двигателя:
Два болта 14 мм
Две гайки 3/4 дюйма
Шаг 14
Сдвиньте пластину двигателя вверх и выньте из устройства, чтобы снять ее.
Шаг 15 Снимите клиновые ремни
С помощью ключа на 3/4 дюйма ослабьте четыре болта, крепящие двигатель к раме.
Полностью выкручивать эти болты не нужно — достаточно ослабить их, чтобы создать слабину для снятия и замены ремней.
Шаг 16
При замене ремней можно разрезать старые ремни, чтобы снять их.
Сдвиньте ремни со шкивов и снимите их.
Если ремни снимаются с трудом, дополнительно ослабьте четыре болта крепления двигателя, чтобы создать дополнительную слабину.
Шаг 17 Снимите шкив
С помощью серповидного ключа ослабьте два установочных винта на шкиве.
Совет по сборке: шкив имеет шпонку для установки только в одном положении.
Шаг 18

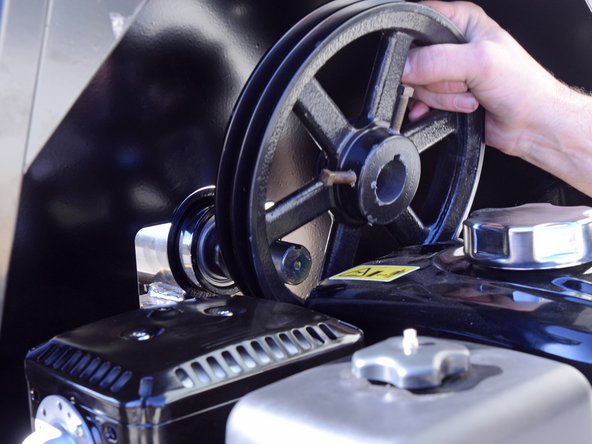

Сдвиньте шкив с оси и снимите его.
Шаг 19
Снимите шпонку с оси.
Шаг 20 Снимите приводной вал
Шестигранным ключом на 4 мм ослабьте установочный винт, крепящий стопорный хомут.
Должен быть только один установочный винт. Если хомут не ослаблен, проверьте второе отверстие на наличие установочных винтов.
Шаг 21
С помощью отвертки подденьте и ослабьте стопорную муфту с вала.
Сдвиньте стопорную муфту с вала и снимите ее.
Шаг 22
Потяните приводной вал со стороны шестерни и снимите его.
