Введение
Печатная плата является основой большинства электронных устройств, которая служит для синхронизации всех механических аспектов устройства. Печатные платы могут выйти из строя по нескольким причинам, таким как физическое повреждение, отказ компонентов, повреждение трассировки, плохой дизайн и отказ питания. Как правило, для определения причины неисправности требуется четкая профессиональная диагностика, однако если какой-либо электрический компонент (например, подсветка или панель управления) вашего ASUS VivoBook S200e-RHI3T73 не работает должным образом, и вы хотите попробовать самостоятельно заменить всю печатную плату, следуйте этому руководству по замене платы.
Прежде чем использовать это руководство, я рекомендую обратиться к специалисту, который сможет точно диагностировать проблему, так как может быть найдено более простое решение. Иногда печатную плату нужно просто почистить или переподключить определенные провода. Если специалист предложит заменить всю плату, продолжайте работать с нашим простым, менее чем тридцатиминутным руководством, чтобы решить вашу техническую проблему уже сегодня.
Перед началом замены не забудьте полностью отключить устройство от сети и выключить его.
Соблюдайте осторожность во время работы с данным руководством. Элементы ASUS VivoBook S200e-RHI3T73 хрупкие и легко гнутся при неаккуратном обращении, что может помешать вернуть устройство в исходное рабочее состояние.
Шаг 1 Аккумулятор
С помощью металлической лопатки подденьте нижнюю панель.
Будьте осторожны по краям.
Поднимите заднюю панель, чтобы открыть внутреннюю часть ноутбука.
Шаг 2
Используя ту же отвертку Phillips #0, выверните восемь черных 50-миллиметровых винтов вокруг батареи.
Шаг 3
С помощью пинцета подденьте выступ разъема материнской платы.
Шаг 4
С помощью нейлоновой лопатки или пальцев аккуратно подденьте батарею.
Извлеките батарею.
Металлические шпатели могут проткнуть незащищенную батарею, что может привести к возгоранию.
Шаг 5 Печатная плата (PCB)
С помощью отвертки Phillips #0 открутите девять 50-мм винтов крепления панели.
Аккуратно снимите заднюю панель.
Остерегайтесь острых металлических краев после снятия панели.
Шаг 6
С помощью отвертки Phillips #0 открутите 50-миллиметровые винты вокруг аккумулятора.
Аккуратно извлеките батарею, чтобы не повредить ее.
Шаг 7
С помощью отвертки Phillips #0 открутите пять 5-миллиметровых винтов на вентиляторе.
Снимите защитную ленту с разноцветных проводов
Шаг 8

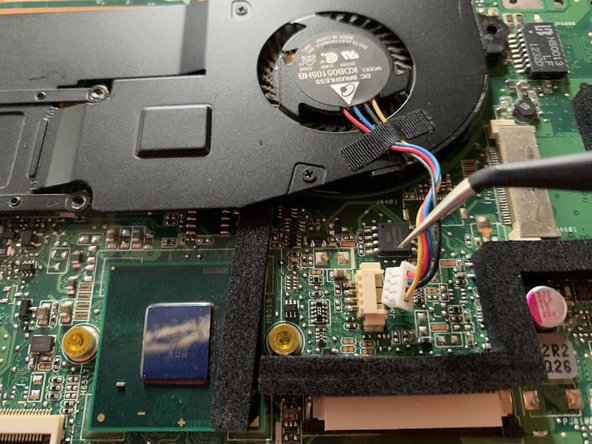

С помощью точного пинцета отсоедините провода и аккуратно снимите вентилятор.
Будьте осторожны, чтобы не сломать провода.
Шаг 9

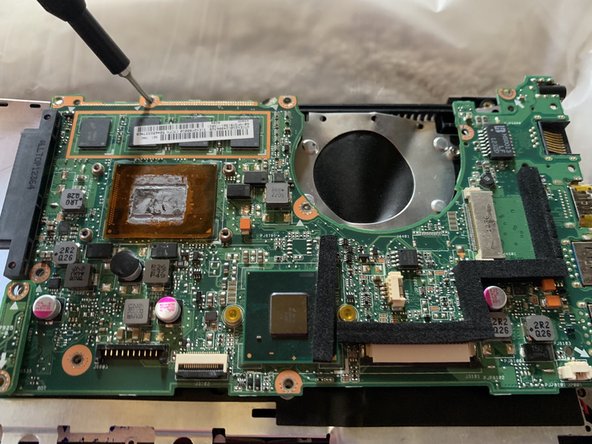

С помощью отвертки Phillips #0 открутите восемь 6-миллиметровых винтов печатной платы.
Снимите плату печатной платы.
