Введение
В этом руководстве показано, как заменить узел объектива, который может работать неправильно.
Шаг 1 Батарея
Переведите серый переключатель из положения блокировки в положение открытия.
Шаг 2
Потяните вниз за синий выступ, чтобы освободить аккумулятор.
Шаг 3 Внешний корпус
С помощью отвертки PH00 выкрутите пять винтов диаметром 3,5 мм.

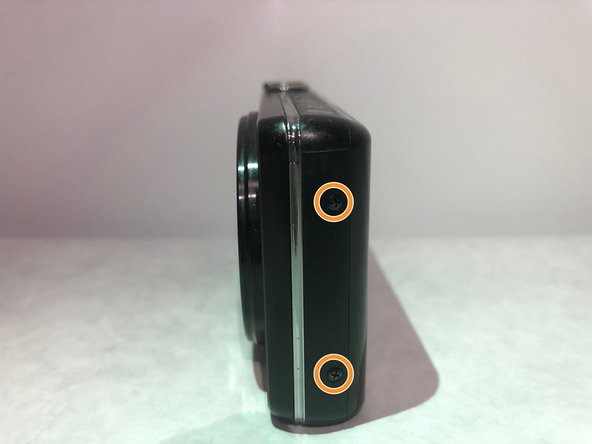

С помощью отвертки PH00 выкрутите два винта 2,5 мм.
Шаг 4

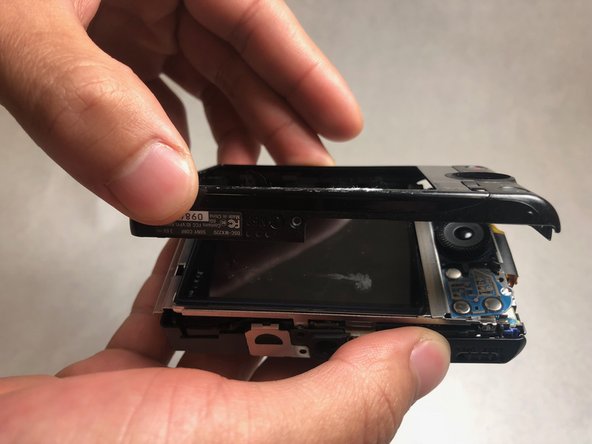

Аккуратно подденьте корпус с помощью инструмента для вскрытия пластика.
Шаг 5 Сборка объектива
Подденьте панель справа от экрана с помощью инструмента для открывания пластика.
Шаг 6
Работая с левой стороны экрана, подденьте металлическую панель от корпуса материнской платы с помощью инструмента для открывания пластика.
Шаг 7

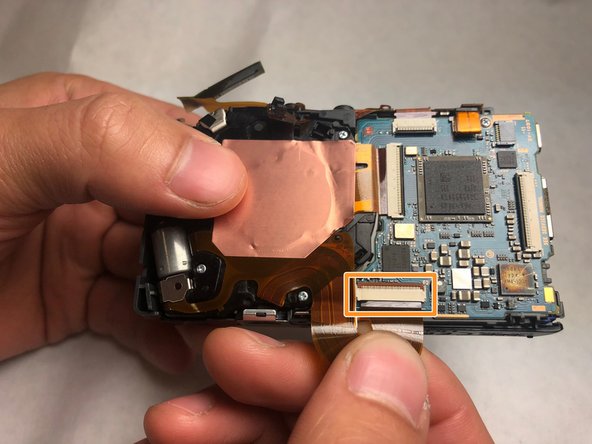

Извлеките кабель ZIF из материнской платы.
При извлечении кабеля ZIF тяните его прямо, чтобы не повредить кабель.
Шаг 8
Отсоедините кабель ZIF, подняв его к верхней части камеры и потянув на себя.
Вытяните кабель ZIF.
Шаг 9
Поднимите объектив из корпуса.
Вытащите кабель ZIF.
