Введение
В этом руководстве объясняется, как заменить оперативную память вашего Chromebook. Сначала необходимо снять заднюю панель в сборе. Затем нужно снять аккумулятор и динамики. Затем необходимо извлечь жесткий диск. Затем отсоедините USB-порты и устройство для чтения карт памяти SD. После этого нужно извлечь материнскую плату, чтобы добраться до оперативной памяти.
Шаг 1 Сборка задней панели
Открутите тринадцать 6,0-миллиметровых винтов на задней панели с помощью отвертки Phillips #1.
Шаг 2
Подденьте заднюю панель с помощью пластикового инструмента для открывания.
Шаг 3 Батарея
Выкрутите два винта 6,0 мм, крепящих аккумулятор, с помощью отвертки Phillips #1.
Шаг 4
Осторожно вытащите провод аккумулятора, подключенный к порту аккумулятора.
Шаг 5
Медленно поднимите батарею, чтобы извлечь ее из Chromebook.
Шаг 6 Динамики
Отсоедините провод динамиков от материнской платы.
Шаг 7
Осторожно вытащите динамики с каждой стороны Chromebook.
Шаг 8 Твердотельный накопитель
Выкрутите единственный винт 3,0 мм, крепящий твердотельный накопитель, с помощью крестообразной отвертки №1.
Шаг 9
Осторожно вытащите твердотельный накопитель двумя пальцами.
Шаг 10 Порт USB/Устройство чтения карт памяти SD
Выкрутите три винта 6,0 мм с помощью отвертки Phillips #1.
Выкрутите два винта 3,0 мм с помощью отвертки Phillips #1.
Шаг 11
Поместите пробойник под переключатель, соединяющий ленточный кабель с материнской платой.
Подденьте его, чтобы перевернуть переключатель.
Шаг 12
Потяните за синий язычок на ленточном кабеле, чтобы извлечь его.
Шаг 13
Возьмитесь за края каждой части схемы, входящей в состав устройства чтения карт памяти SD и USB-порта.
Потяните каждую часть схемы из Chromebook и извлеките ее из устройства.
Шаг 14
Поместите пробойник под переключатель.
Подденьте его, чтобы перевернуть переключатель.
Шаг 15
Потяните за синий язычок ленточного кабеля, чтобы извлечь его.
Повторите предыдущий шаг и этот шаг с другим ленточным кабелем, который подключен к SD Card Reader/USB Port.
Шаг 16 Материнская плата
С помощью крестообразной отвертки №1 открутите четыре винта 3,0 мм.
С помощью отвертки Phillips #1 ослабьте шесть 3,0-мм винтов процессора.
Шесть 3,0-мм винтов процессора не выходят из материнской платы.
Шаг 17
Возьмитесь за провод двухконтактного разъема.
Потяните за провод, чтобы отсоединить его от материнской платы.
Шаг 18
Подведите заднюю часть лопатки под черный провод, соединяющий беспроводную карту с материнской платой.
Поднимите помазок вверх, чтобы отсоединить кабель от материнской платы.
Шаг 19
Поместите заднюю часть шпателя под белый коаксиальный провод антенны, соединяющий беспроводную карту с материнской платой.
Поднимите помазок вверх, чтобы отсоединить кабель от материнской платы.
Шаг 20
Возьмите оба провода и отсоедините их от вентилятора процессора.
Шаг 21
Крепко возьмитесь двумя пальцами за красный, желтый и белый шнуры.
Потяните за шнуры, чтобы отсоединить их.
Шаг 22
Поместите пробойник под переключатель большого ленточного кабеля.
Подденьте его, чтобы перевернуть переключатель.
Шаг 23
Возьмитесь за синий язычок ленточного кабеля.
Потяните за синий язычок, чтобы отсоединить ленточный кабель.
Шаг 24

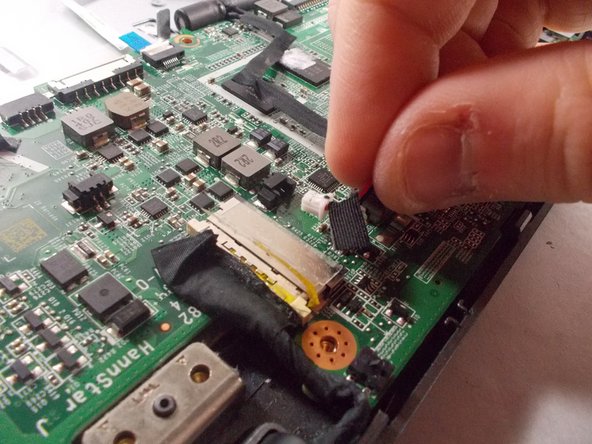

Возьмите красно-черный кабель рядом с кабелями дисплея — это кабель к другому двухконтактному разъему.
Потяните за провод, чтобы отсоединить его от материнской платы.
Переверните провод и разъем, чтобы убрать его с дороги.
Шаг 25
Расположите пробойник под переключателем для меньшего ленточного кабеля.
Поднимите поводком вверх, чтобы перевернуть меньший переключатель.
Шаг 26
Возьмитесь за синий язычок на ленточном кабеле.
Потяните за выступ, чтобы отсоединить ленточный кабель от материнской платы.
Шаг 27
Расположите заднюю часть шпателя у края ленты, удерживающей кабель дисплея.
Отклейте ленту, чтобы она не мешала.
Шаг 28
Расположите заднюю часть лопатки на кабеле дисплея.
Вытолкните кабель дисплея с помощью задней части лопатки.
Шаг 29
Поднимите вентилятор процессора, чтобы убедиться, что провода не запутались. Если черный и белый провода спутаны, повторите шаг 5.
Поднимите другой конец материнской платы, чтобы полностью извлечь ее.
Шаг 30 Оперативная память
Осторожно отпаяйте стороны старой оперативной памяти с помощью паяльника.
Помощь в пайке можно найти в руководстве iFixit «Как паять и отпаивать разъемы».
Шаг 31
Установите новую оперативную память на место старой.
Аккуратно припаяйте новую оперативную память на место.
