Введение
Представляем вашему вниманию Psion Series 5 для разборки. Он выпущен в 1997 году и произведен в Великобритании. Он был очень популярен среди бизнесменов благодаря стабильной ОС под названием EPOC. (Сейчас известна как Symbian OS) Он питается от двух батареек AA. У него серый ЖК-дисплей с разрешением 640×240 пикселей и подсветкой. Клавиатура считается одной из лучших для своего размера, с большим ходом клавиш и возможностью сенсорного ввода. Самой распространенной проблемой был дефект конструкции экрана и кабеля клавиатуры. При открытии и закрытии экрана кабели напрягались, что приводило к появлению вертикальных линий на экране.
Шаг 1 Разбор Psion 5
Psion Series 5!
На экране постоянная панель задач. Внутреннее хранилище объемом 8 МБ. Большая клавиатура. И вы можете записывать, когда Psion закрыт, с помощью внешних кнопок.
Шаг 2
Давайте повернем его!
Здесь есть карта Compactflash. Вы можете использовать ее для резервных копий или документов.
Открутите три винта, удерживающие заднюю крышку.
Там была наклейка «гарантия недействительна в случае удаления». В любом случае, этому устройству уже более 12 лет, гарантии нет!
Шаг 3
Откройте его с задней стороны на переднюю.
Не забудьте снять пластик на задней панели.
Теперь давайте посмотрим, что мы нашли:
EPOC с ОС, хранящейся в ПЗУ. Она сменная для разных языков и стран. (Чип с зеленой палочкой на нем.) Другая — 4MB RAM.
RISC-процессор ARM 710 с частотой 18,43 МГц.
Контроллер сенсорного экрана.
Шаг 4

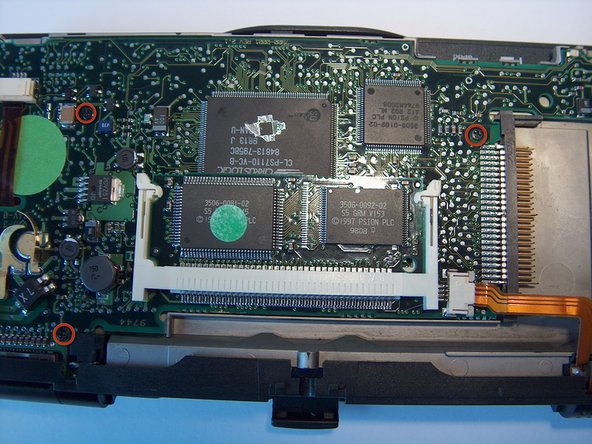

Открутите три винта, удерживающие материнскую плату на месте.
Не снимайте материнскую плату, там находятся ленточные кабели.
Отсоедините два ленточных кабеля, один слева, другой справа.
Используется для питания и динамика.
Используется для питания подсветки.
Шаг 5
Теперь сдвиньте Psion вверх.
Осторожно снимите материнскую плату и отсоедините два ленточных кабеля. (Это и есть та самая неисправная конструкция, о которой я говорил в описании).

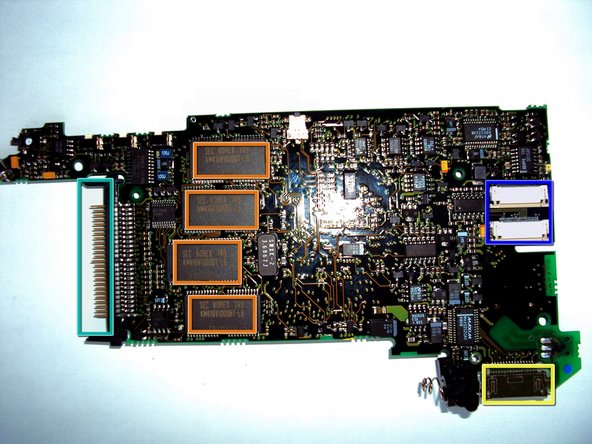

Давайте посмотрим на другую сторону материнской платы:
4x 2 МБ оперативной памяти.
Разъемы для двух ленточных кабелей. Голубой — для клавиатуры, коричневый — для экрана и сенсорного кабеля.
Разъем для карты Compactflash.
Разъем для синхронизации с компьютером, принтером и интернетом.
И снова передняя часть материнской платы.
Шаг 6
Это самая сложная часть во всей разборке.
Сначала снимите пружинные петли.
Отсоедините их с обеих сторон. Осторожно, не сломайте корпус из ABS!
Шаг 7

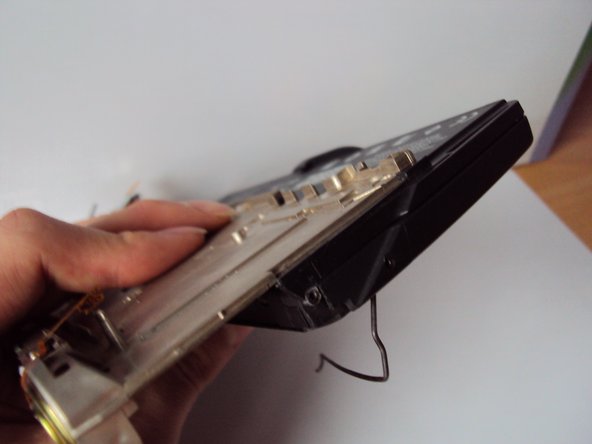

Выдвиньте экран из корпуса.

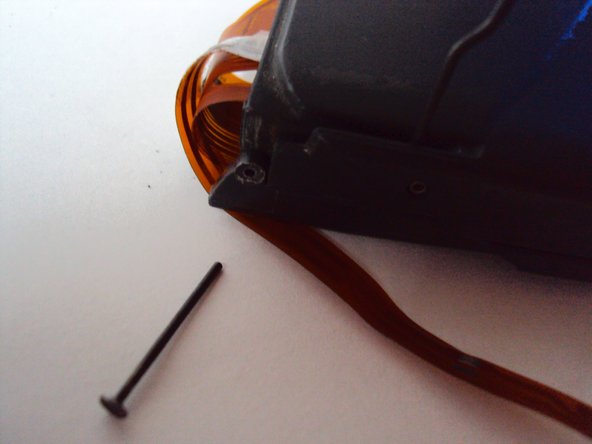

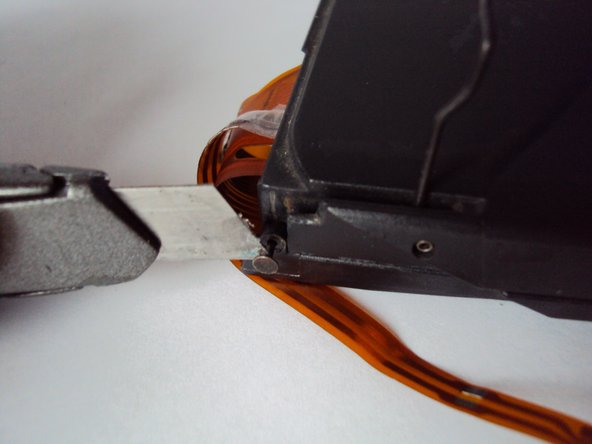

С помощью ножа раздвиньте металлические штифты, удерживающие клавиатуру на экране с каждой стороны.
Шаг 8

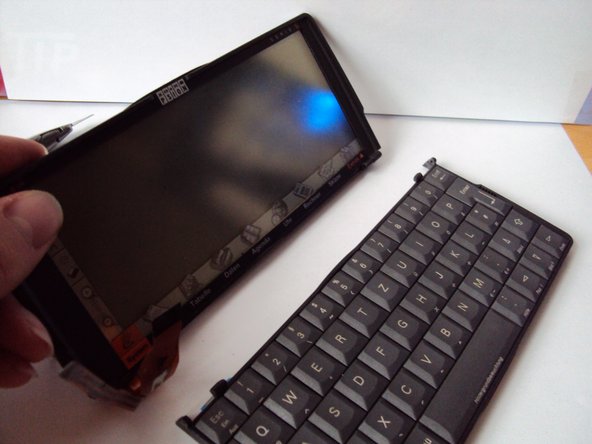

Извлеките клавиатуру.
Всего 12 МБ внутренней памяти. Сделано в Великобритании в 1997 году.
Шаг 9

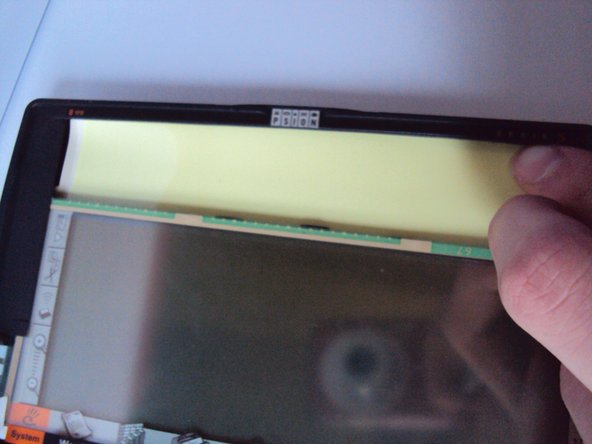

Вы можете вытащить экран из пластикового корпуса.
Это подсветка. Она светит очень зеленым, поэтому вместо черного/белого у вас был серый/зеленый. Сегодня вы бы установили несколько светодиодов и все.
Шаг 10

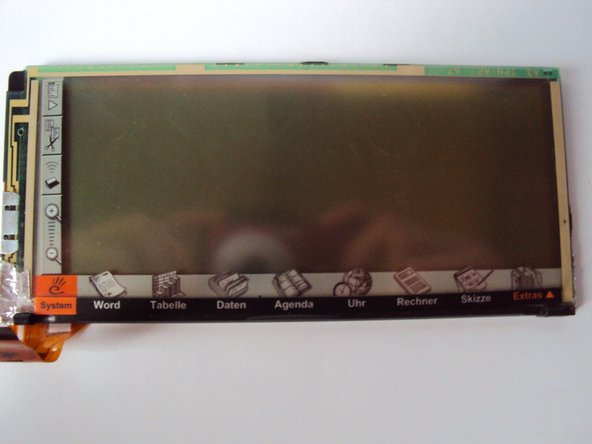

Это экран.

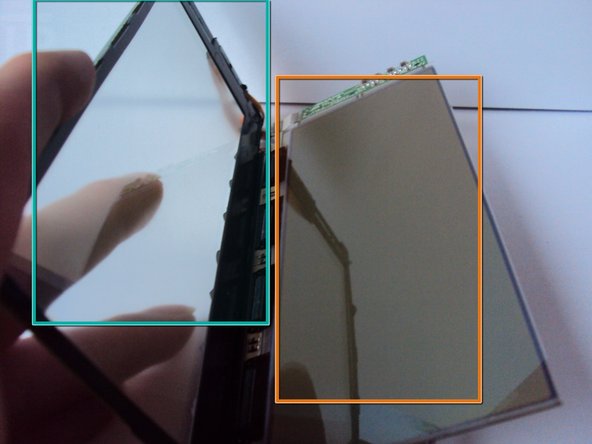

Вы можете видеть, что экран состоит из двух частей:
Это сенсорный экран.
Это ЖК-экран с серой шкалой от Sharp.
Шаг 11
Все разложено по местам:
Корпус из пластилина.
ЖК-экран и сенсорный экран.
Подсветка.
Корпус с динамиком.
Материнская плата.
Клавиатура (немецкая раскладка)
Спасибо, что читаете и смотрите мой обзор 🙂
