Когда Apple анонсировала новые MacBook Air на WWDC, мы задались старым вопросом: в чём же разница между 11- и 13-дюймовыми MacBook Air? Больше не удивляйтесь! Для вас, нашей обожаемой публики, нет слишком сложных вопросов.
Сомневаетесь в своем техническом мастерстве? Ответ — следите за нами в Twitter и ставьте лайк в Facebook.
Шаг 1 Разборка MacBook Air 11″ Mid 2013
Думали, что после разбора MacBook Air 13″ мы закончили? Подумайте ещё раз: мы нашли ещё один Apple для нашего бушеля.
Процессор Intel Core i5 4-го поколения с графикой Intel HD 5000
128 ГБ флеш-памяти (с возможностью расширения до 512 ГБ)
4 ГБ оперативной памяти LPDDR3, настраиваемая (но не обновляемая) до 8 ГБ
11,6-дюймовый дисплей с разрешением 1366×768 пикселей (~135 ppi)
Wi-Fi 802.11ac
Двойные микрофоны
Шаг 2
Если вам интересно, чем 11-дюймовый Air отличается от своего более крупного собрата, то вы попали по адресу.
Меньший 11,6-дюймовый ЖК-дисплей имеет немного большую плотность пикселей, чем 13-дюймовая модель (135 против 128 ppi), но он все еще не приближается к дисплею Retina, на который многие надеялись.
Как и его более крупный собрат, обновлённый MacBook Air 11″ сохранил тот же номер модели, что и итерация 2012 года: A1465.
Судя по иконке по умолчанию, в 2013 году нас ждет «воздушная одиссея». Откройте двери отсека, Apple.
Прости, iFixit, но я просто не могу этого сделать.
Неважно, мы получаем Pro-tech.
Мы надеемся, что этот блок будет иметь больший срок службы, чем блок AE35 от HAL.
Шаг 3
Тонкий, модный профиль 11-дюймовой модели идентичен 13-дюймовому собрату, вплоть до новой матрицы с двумя микрофонами.

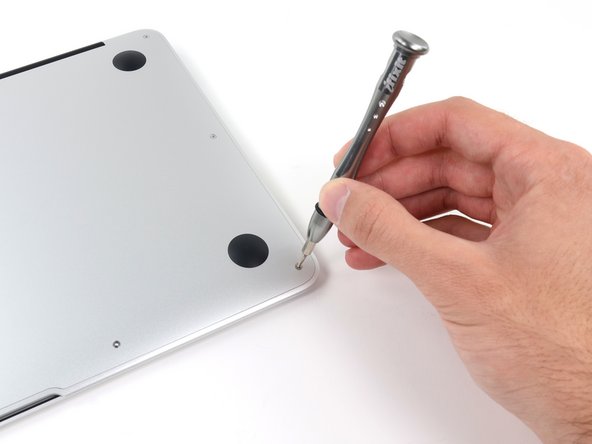

Это вечеринка в стиле Pentalobe!
Планируете собственную вечеринку? Не будьте этим парнем — возьмите с собой набор инструментов Pro Tech Toolkit, и вы станете главной звездой вечеринки.

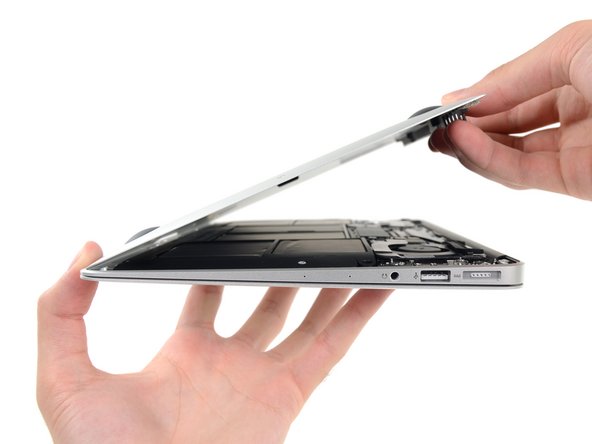

Ладно, вечеринка окончена. Пора зайти внутрь.
Шаг 4
Сравнительные снимки: Издание 2012 года (первое изображение), издание 2013 года (второе изображение), наложение (последнее изображение).
Отличия?
Меньший модуль SSD
Отсутствие отдельного концентратора контроллера платформы
Новый зажим теплоотвода
Другая батарея, те же размеры
Есть ли здесь эхо?
Шаг 5
Вы хотите поговорить о батареях? Давайте поговорим об аккумуляторах.

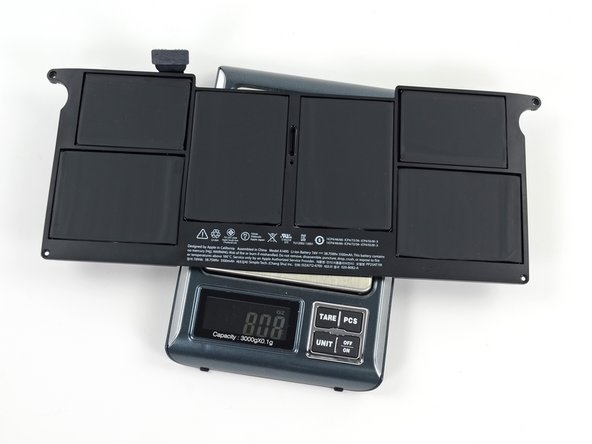

Хотя 13-дюймовый Air не может похвастаться «производительностью на весь день», аккумулятор 7,6 В, 5100 мАч обеспечивает до 9 часов работы в 11-дюймовом MacBook Air.
При весе 8,08 унции и 38,75 ватт-часов новая батарея превосходит прошлогодний модуль весом 7,90 унции, рассчитанный на 35 ватт-часов и обеспечивающий всего 5 часов автономной работы.
Для сравнения, 12-часовой модуль в 13-дюймовой модели весит 10,35 унции.
Шаг 6
Йоуинк. А вот и фирменный твердотельный накопитель.
Твердотельные накопители из моделей MacBook Air сверху вниз: 2012-11″, 2013-11″ и 2013-13″.
Оказывается, в 11-дюймовом MacBook Air 2013 года используется тот же SSD на базе PCIe, который мы извлекли из 13-дюймовой модели. Однако этот конкретный накопитель представляет собой модуль SanDisk, оснащенный компонентами от трех разных производителей:
SanDisk 05131 016G 16 ГБ флэш-памяти NAND (по четыре с каждой стороны, всего 8 x 16 ГБ = 128 ГБ)
Контроллер Marvell 88SS9183 PCIe SSD
Samsung K4B2G1646E 2 Гб DDR3 SDRAM
Шаг 7
Плата AirPort с поддержкой 802.11ac извлекается с легкостью.
Сравнение карт AirPort/Bluetooth из MacBook Air 11″ Mid 2012 (вверху) и MacBook Air 11″ Mid 2013 (внизу).
Карта AirPort оснащена точно таким же оборудованием, как и в 13-дюймовом Air:
гигабитный трансивер Broadcom BCM4360 5G WiFi 3-stream 802.11ac
Одночиповое решение Broadcom BCM20702 Bluetooth 4.0 HCI с поддержкой Bluetooth Low Energy (BLE)
Двухдиапазонный фронтальный модуль WLAN 802.11 a/b/g/n/ac Skyworks SE5516
Шаг 8
Далее мы извлекаем плату ввода-вывода, и хотя она похожа на ту, что установлена в 13-дюймовом MacBook Air, она имеет более поразительное сходство с одним из штатов США.
Вы, наверное, знаете, что многие люди считают себя фанбоями Apple. Вы можете не знать, что Apple считает себя фанбоем Миннесоты.
На противоположной стороне платы находится аудиокодек Cirrus 4208-CRZ — тот же самый, что и в 13-дюймовой модели.
Шаг 9
Сделайте погромче, сейчас будет жарко!

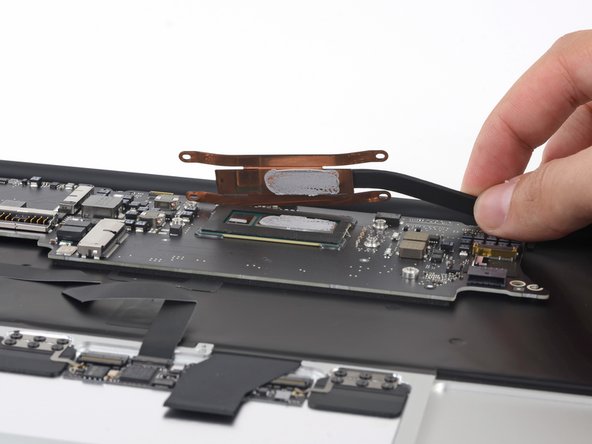

Вот и неприметные динамики, за ними следует обновленный радиатор.

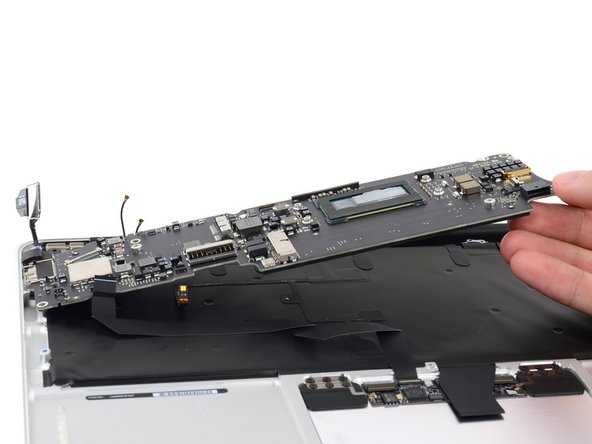

Эти компоненты — всего лишь сопутствующий ущерб, чтобы добраться до логической платы.
Шаг 10
Микросхемы на передней стороне логической платы:
1,3 ГГц (с Turbo Boost до 2,6 ГГц) двухъядерный процессор Intel Core i5, с интегрированной графикой Intel HD 5000
Концентратор контроллера платформы Intel (без маркировки)
Контроллер Intel Z244T011B Thunderbolt
Fairchild Semiconductor DD154P
Шаг 11
Обратная сторона логической платы:
Elpida F8132A1MC 8 Gb LPDDR3 RAM-(4 x 8 Gb = 32 Gb = 4 GB)
Hynix H5TC4G63AFR 4 Гб синхронной оперативной памяти с низким энергопотреблением Double Data Rate III (DDR3L)
Broadcom BCM15700A2
Синхронный контроллер Texas Instruments TPS51980A
SMSC 1704-2
980 YFC LM4FS1BH
Intersil 625 9AHRTZ
Шаг 12
Да, эти клейкие вкладки все еще существуют и все еще раздражают.
Керпау! А вот и дисплей, наконец-то освобожденный от тирании верхнего регистра.
В трекпаде используются те же микросхемы, что и в MacBook Air 13″:
микроконтроллер STMicroelectronics STM32F103VB
Последовательная флэш-память MXIC MX25L2006E 2 Мб
Контроллер трекпада Broadcom BCM5976A0KUB2G
Шаг 13
MacBook Air 11″ Mid 2013 Оценка ремонтопригодности: 4 из 10 (10 — самый простой в ремонте).
После того как вы разберётесь с внешним корпусом, все основные компоненты довольно легко доступны для замены.
Внешний корпус крепится с помощью фирменных винтов Apple Pentalobe, поэтому вам понадобится подходящая отвертка, чтобы проникнуть внутрь.
Как и винты, все компоненты, включая оперативную память и SSD, являются собственными, что усложняет поиск запасных частей.
Хуже всего то, что этот MacBook Air не подлежит обновлению после покупки. Как и во многих других поколениях Air, оперативная память припаяна к логической плате, а твердотельные накопители не совместимы между поколениями.
