Введение
Основные сведения о замене объектива на камере iON SnapCam 1045.
Шаг 1 Аккумулятор
Отсоедините магнитный зажим от нижней части камеры.
Магнитный зажим мешает при разборке, так как постоянно вращается и отвлекает внимание, поэтому его обязательно нужно отсоединить.
Шаг 2
С помощью пробки аккуратно отсоедините крышку карты памяти и USB-разъема.
Шаг 3
Отверткой Phillips #000 открутите винт диаметром 0,008 мм, расположенный между слотами USB и карты памяти.
Этот винт очень маленький и может легко выпасть и потеряться! Воспользуйтесь магнитным ковриком, чтобы удержать его на месте, а еще лучше используйте магнитный зажим, чтобы сохранить винт в целости и сохранности.
Шаг 4

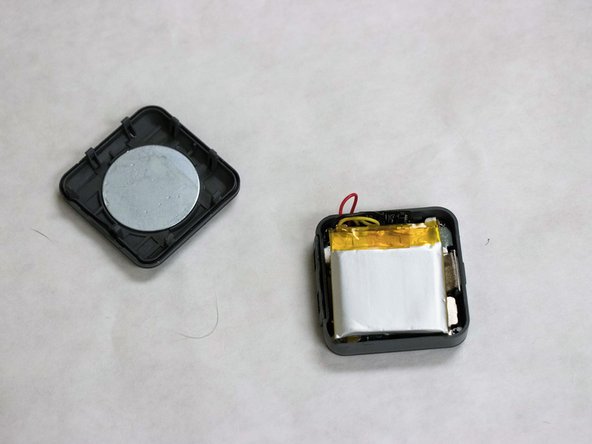

Снова воспользуйтесь лопаткой, чтобы аккуратно открыть корпус.
Корпус немного хрупкий, и сильное нажатие может привести к повреждению пластикового корпуса. Вкручивайте аккуратно.
Батарею можно безопасно отсоединить и заменить.
Шаг 5 Материнская плата
Чтобы добраться до материнской платы, осторожно приподнимите батарею, чтобы обнажить алюминиевую пластину, которая защищает и удерживает материнскую плату на месте.
Пластины крепятся четырьмя винтами Phillips 0,008 мм по всем четырем углам. Используйте головку Phillips #000, чтобы безопасно открутить винты.
Шаг 6
Чтобы заменить материнскую плату, аккуратно вставьте пластиковый инструмент для открывания в один конец и поднимите вверх.
Будьте осторожны, не вставляйте грубый и слишком прочный материал, так как он может повредить компоненты на материнской плате.
Шаг 7 Объектив
Материнская плата находится на виду. Объектив в сборе расположен в нижней левой части материнской платы, чуть левее кнопки питания.
Чтобы заменить линзу, просто подденьте ее и отсоедините.
