Введение
О, запах новых наушников и волнующее открытие того, что находится внутри этого приятеля.
Не говорите больше, давайте узнаем…
Шаг 1 Распаковка
При открытии коробки мы увидели немного конфетти и шариков, но это не так уж и много.
В коробке: Кабель Micro USB, две пары резинок, портативный чехол и зарядное устройство и, конечно же, две пары bluetooth-наушников 🙂
Шаг 2 Разбираем резинки
Сначала удалите части резинок, например, крышку от пыли.

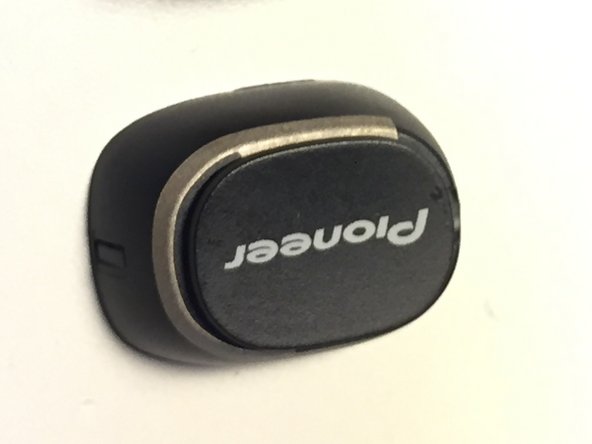

Теперь пора поработать в этом (вы можете выбрать L или R наушники), они одинаковые, по крайней мере, снаружи 🙂
Шаг 3 Разборка
Используя Xacto или кусачки, горизонтально нажмите немного на соединение обоих пластиков (склеенных вместе).
Пожалуйста, будьте внимательны, потому что это зависит от того, сохранили ли ваши наушники защиту от пыли и воды.
Шаг 4 Давайте посмотрим, что у нас получилось
Как вы можете видеть, это версия 1.0, как мило.
Есть несколько тестовых точек, чтобы выяснить, в чем проблема: BATT (для проверки наличия и заряда батареи), источник питания USB 5 В, точки связи SDA и SCL, а также точка сброса (возможно, с подтягивающим резистором в цепи кнопки).
Элетролитический микрофон (Примечание: он есть в каждом bluetooth-друге).
Мозг открыт: Airoha AB1524 Truly Wireless Bluetooth IC.
Положительный, отрицательный и чувствительный кабели аккумулятора.
Подключение динамиков LP и LN (эти динамики находятся внутри трубки), очень маленькие… и без питания.
Очень маленькая LiPo батарея емкостью 55 мАч.
Шаг 5 Давайте посмотрим, что у нас получилось 2
Теперь пришло время для правого канала Buddie, тот же процесс, и немного другой PCB Main.
Сверху: Электролитический микрофон, подключение антенны (находится на границах, приклеенных и являющихся частью корпуса), кнопка и тестовые точки без информации.
Сверху вниз: ИМС Airoha AB1524, светодиоды, кабели для подключения батареек, разъемы для подключения динамиков RP и RN и некоторые пассивные электронные компоненты.
Кола Лока (Если ты знаешь, что ты знаешь)…
Шаг 6 Назад во времени
Нанесите небольшое количество Kola Loka (с помощью острия иглы) на окружность наушников и приклейте их. Приложите силу, пока она сохнет.
