Введение
Если колонка внезапно вышла из строя, и вы хотите разобрать ее, чтобы понять, что произошло, в этом руководстве вы узнаете, как это сделать.

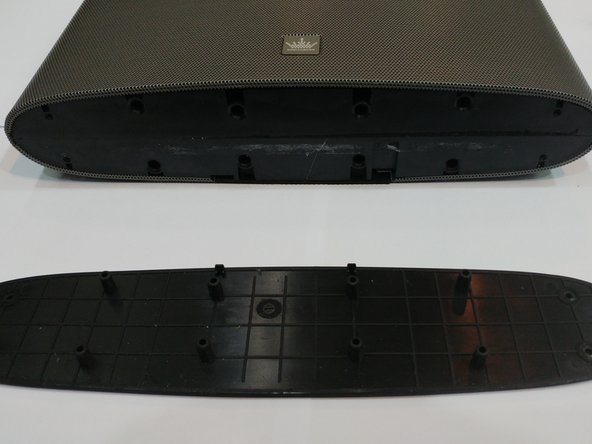

Шаг 1 Снимите нижнюю часть
Снимите резиновые ножки. Там будет четыре винта.
Выкрутите винты и аккуратно подденьте нижнюю часть.
Будьте осторожны, чтобы не сломать пластиковые ножки.
Шаг 2 Снимите решетку динамика
Открутите два винта над портом USB для зарядки и выньте заднюю панель.

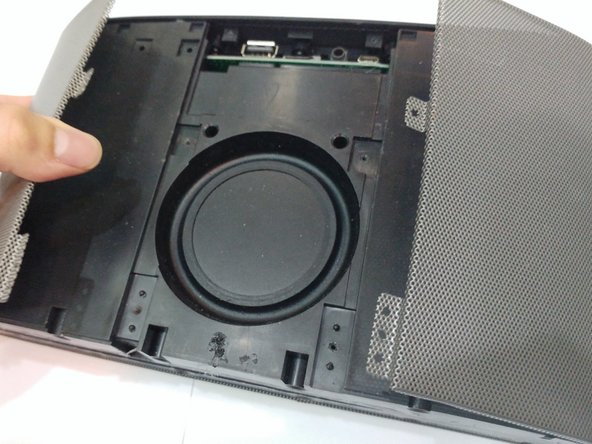

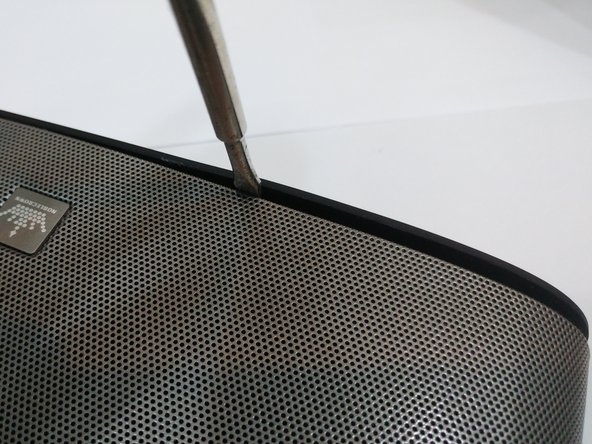

Открутите четыре винта, которые удерживают решетку.
Потяните решетку наружу.
Для извлечения решетки потребуется усилие.
Шаг 3 Извлеките динамик

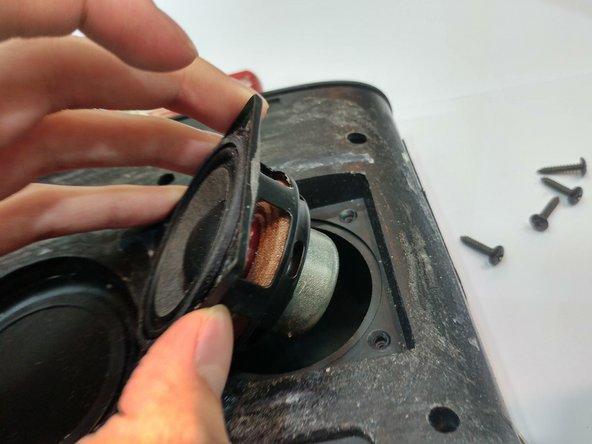

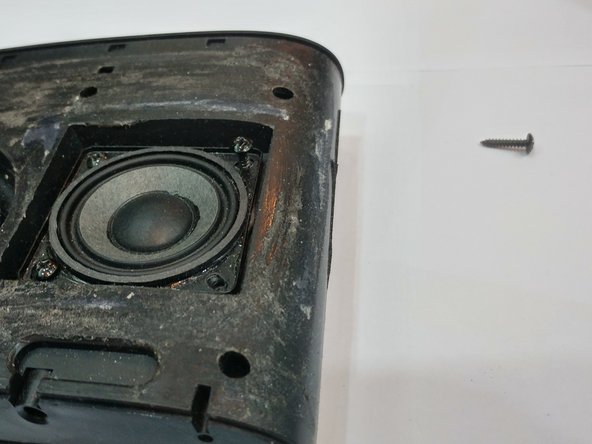

Открутите все четыре винта на динамике.
Отпаяйте провода.
На положительном проводе есть красные полоски. Не забудьте подключить его к положительному полюсу динамика при повторной установке.
Шаг 4

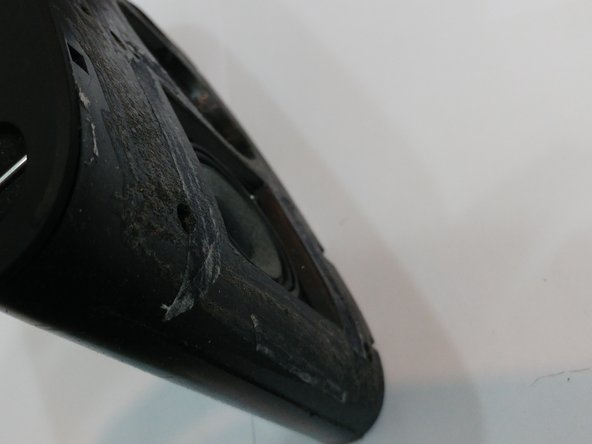

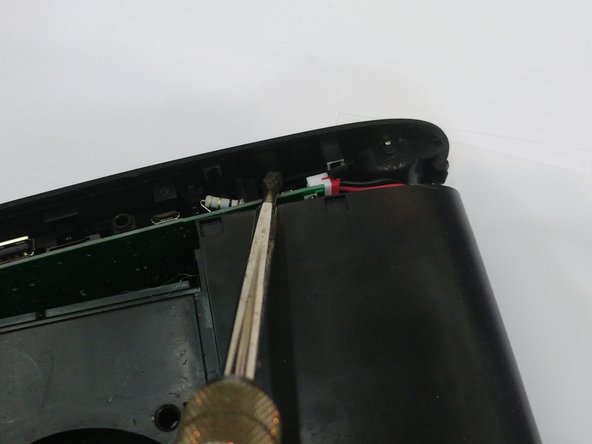

Отделите верхнюю крышку.

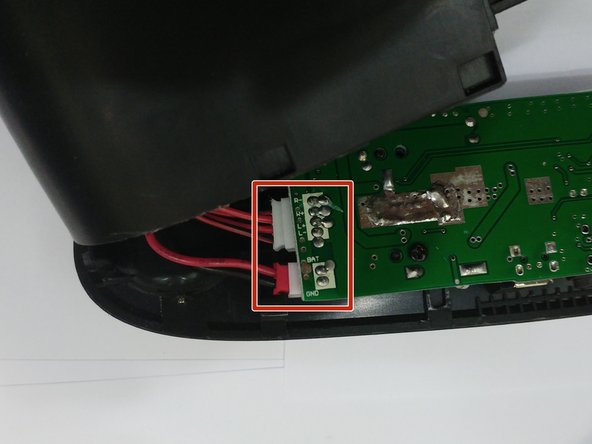

Извлеките два комплекта кабелей. Верхний подключен к динамикам, а нижний — к аккумулятору.
Шаг 5

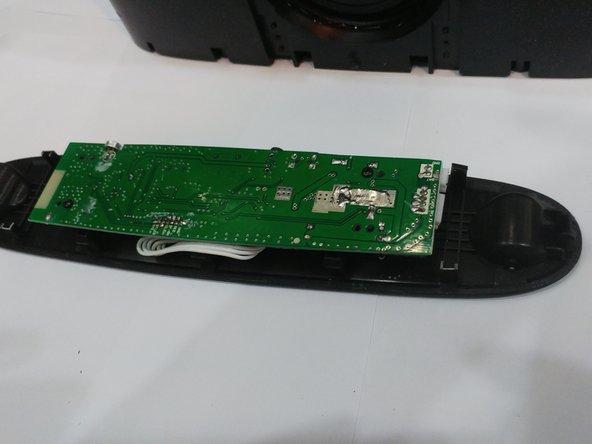

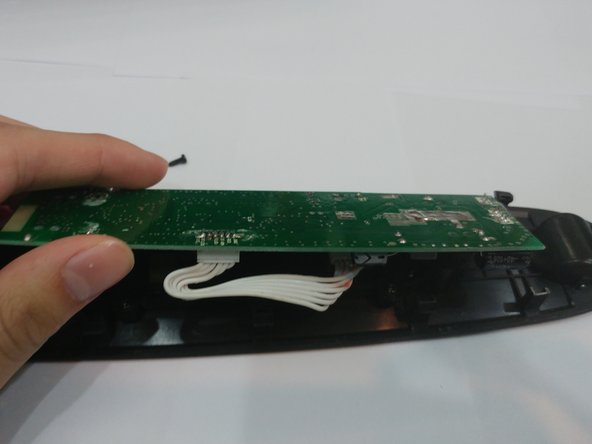

Открутите четыре винта, крепящие печатную плату к крышке.

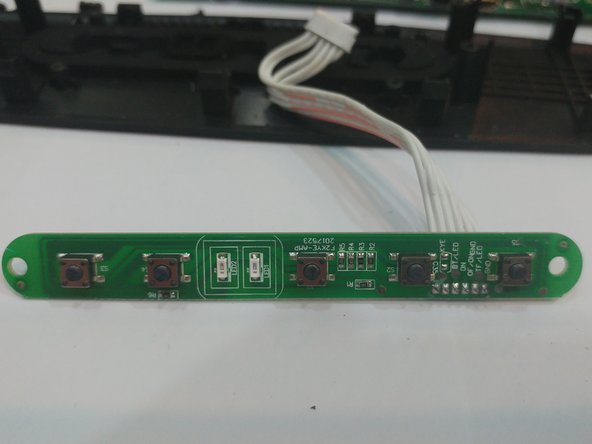

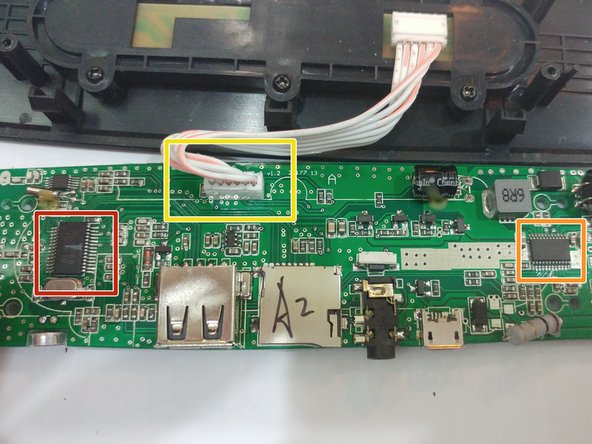

Отсоедините кабель в желтой коробке. Таким образом отделяется плата управления и плата усилителя.
ИС передатчика Bluetooth
Усилитель класса D
