Введение
Проблемы с материнской платой — наиболее распространенная проблема старых технологий, таких как эта камера. Влага может попасть внутрь при любом использовании и замкнуть самые важные компоненты устройства. Здесь будет рассказано, как получить доступ к неисправной плате и удалить ее.
Шаг 1 Материнская плата

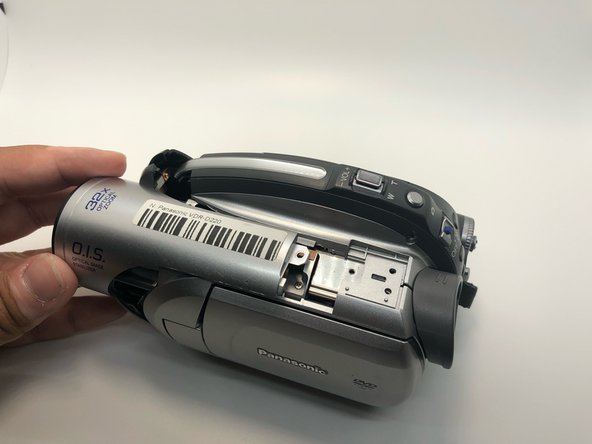

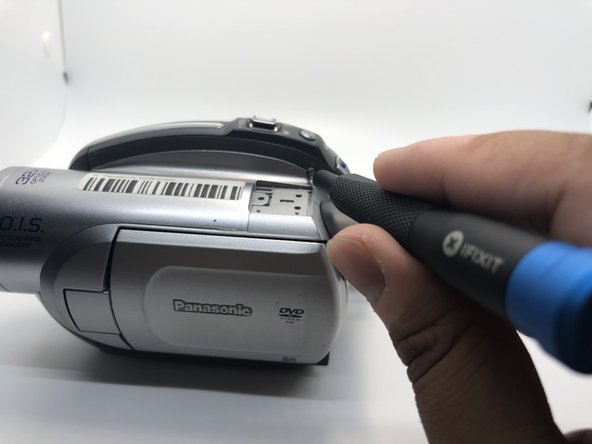

С помощью отвертки Phillips #0 открутите три 5-миллиметровых винта в верхней части камеры.
Снимите металлический кронштейн.
Шаг 2

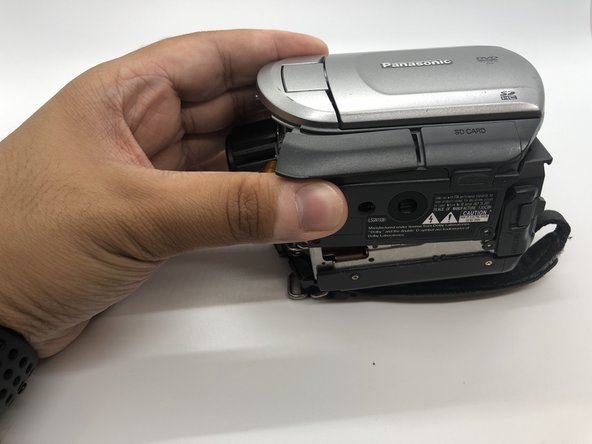

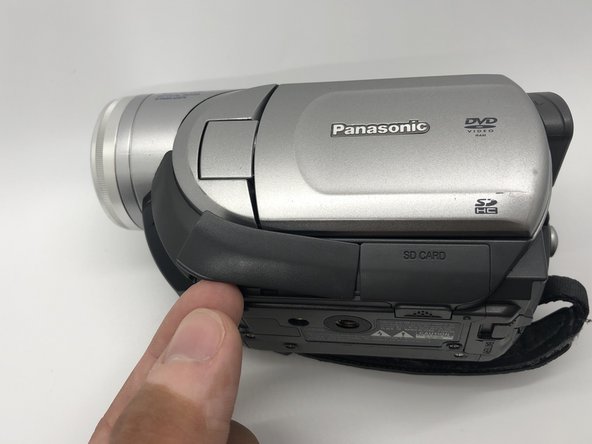

Поверните камеру, чтобы показать ее нижнюю часть.
Отверткой Phillips #0 выкрутите четыре 5-миллиметровых винта на нижней стороне камеры.
Шаг 3
Отверткой Phillips #0 выкрутите один 5-миллиметровый винт.
Шаг 4
С помощью пробки отделите верхнюю переднюю часть камеры от основного корпуса.
Сдвиньте верхнюю часть камеры вперед, открыв еще 5 мм винты.
Не отделяйте две части камеры полностью, так как они по-прежнему соединены кабелями.
Шаг 5
Переверните камеру на правую сторону.

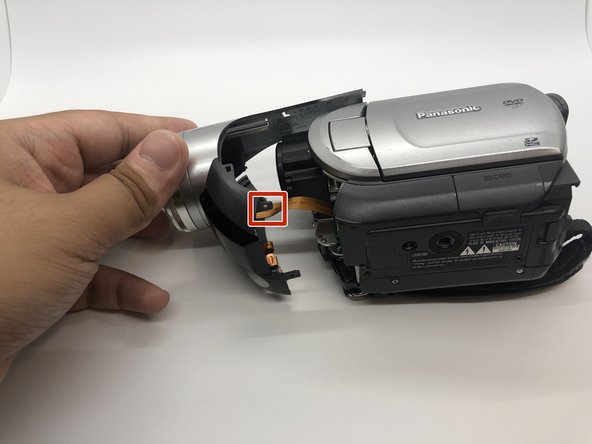

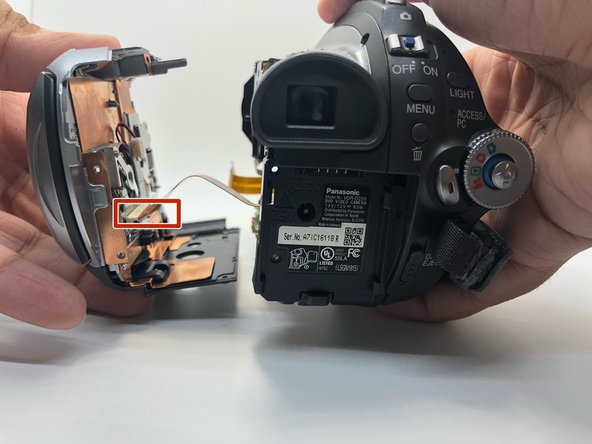

Аккуратно потяните переднюю часть от основного корпуса, чтобы обнажить кабельные соединения, удерживающие их вместе.
Не тяните слишком сильно из-за разъема ZIF.

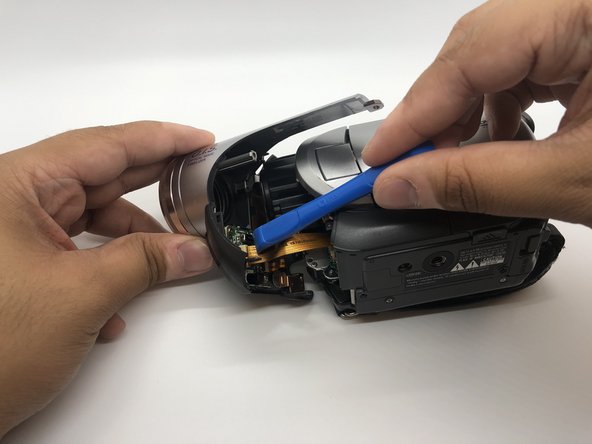

Используйте пластиковый инструмент для открывания, чтобы безопасно отсоединить точку подключения.
Нажмите на выступ с помощью пластикового инструмента для открывания, а затем потяните за разъем ZIF, чтобы отсоединить его.
Шаг 6
Отверткой Phillips #0 выкрутите 5-миллиметровый винт, который был ранее закрыт.
Шаг 7
С помощью отвертки Phillips #0 открутите два 5-миллиметровых винта на основании батареи камеры.
Шаг 8
Поверните камеру на левую сторону, где находится боковой порт.
Откройте дверцу бокового порта.
Шаг 9
Отверткой Phillips #0 открутите три 5-миллиметровых винта внутри бокового порта.
Снимите эту часть камеры.
Шаг 10
Поверните камеру в сторону батареи.

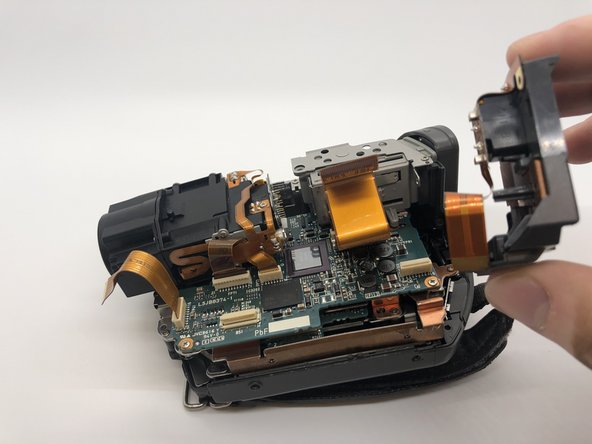

Аккуратно потяните боковую часть камеры в стороны, используя только руки.
Не тяните слишком сильно из-за кабеля разъема ZIF.

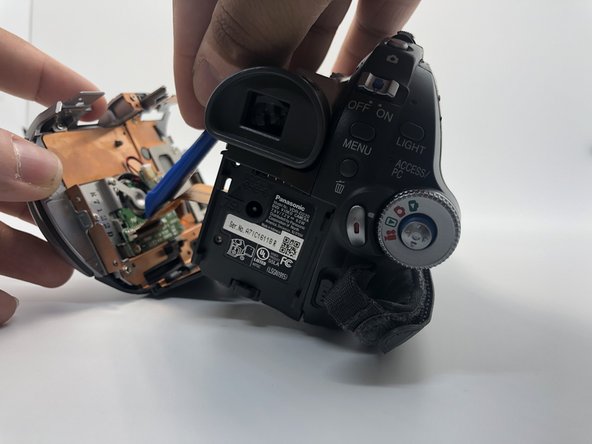

Отсоедините ленточный кабель с помощью пластикового инструмента для открывания, чтобы можно было снять левую часть камеры.
Шаг 11
Поверните камеру, чтобы показать левую сторону.

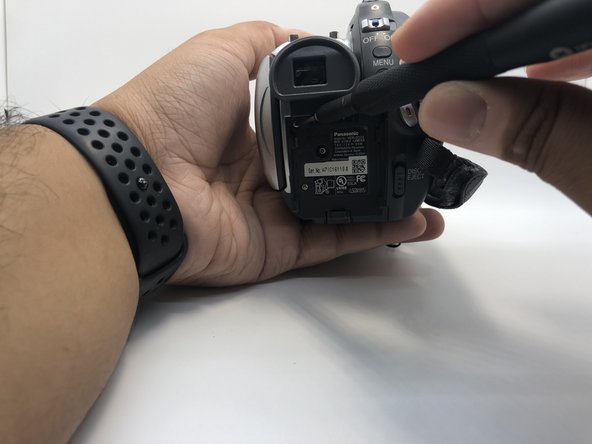

Отверткой Phillips #0 открутите один 5-миллиметровый винт на боковой стороне основания аккумулятора.
Снимите основание батареи с камеры.
Шаг 12
Отсоедините другой ленточный кабель, идущий от материнской платы к нижней части видоискателя, с помощью пластикового инструмента для открывания.
Шаг 13

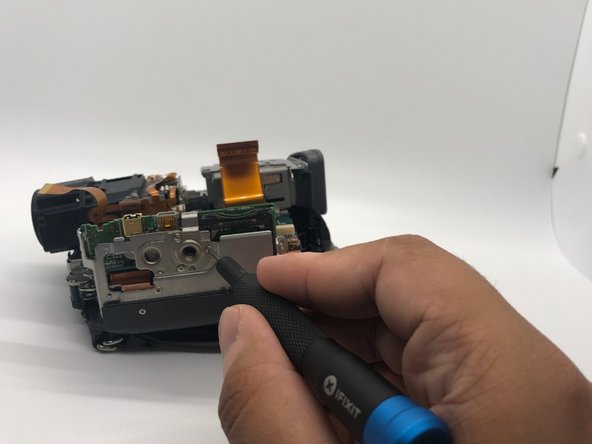

На нижней стороне камеры открутите шесть 5-миллиметровых винтов с помощью отвертки Phillips #0, после чего держатель печатной платы должен быть свободен.
Шаг 14
Вставьте инструмент Jimmy, чтобы ослабить давление между металлическим держателем и пластиковой крышкой.

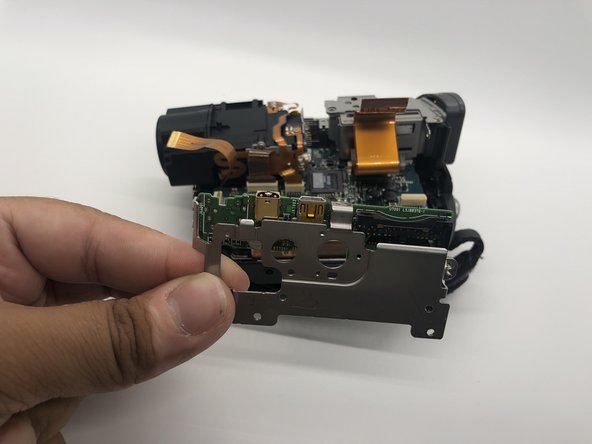

Снимите плату порта с нижней части камеры.
Шаг 15

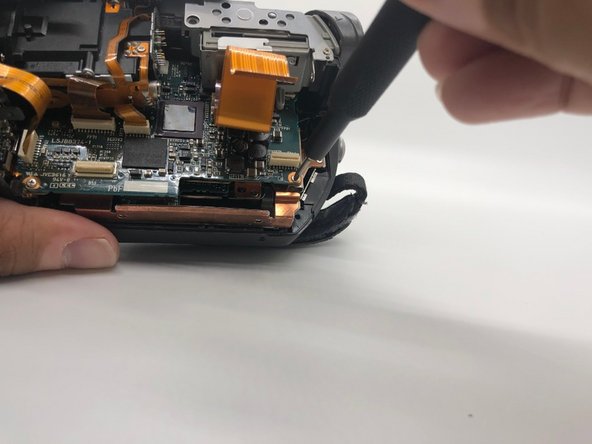

С помощью отвертки Phillips #0 открутите два 5-миллиметровых винта на материнской плате.
Шаг 16

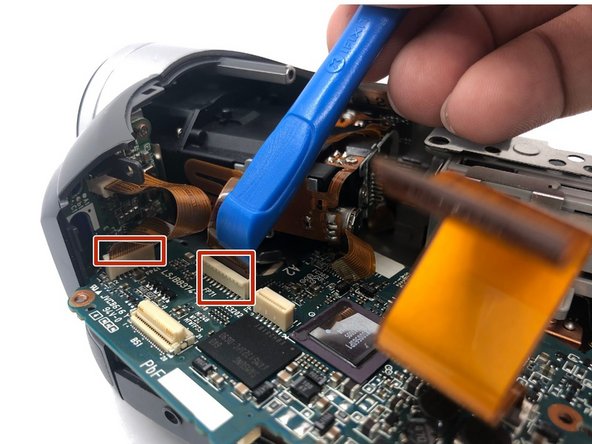

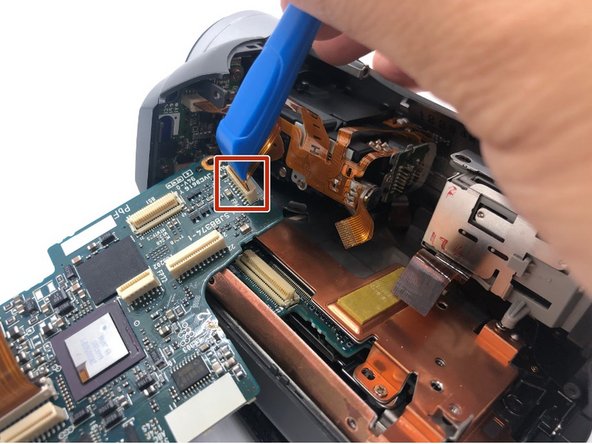

Отсоедините три оставшихся ленточных разъема с помощью пластикового инструмента для открывания.
После отсоединения вы увидите, что материнская плата теперь свободно перемещается.
Осторожно выньте материнскую плату из камеры.
Отсоединяйте ленточные кабели плавно, не пытаясь отсоединить их руками.
Не позволяйте ленточным кабелям зацепиться за что-либо, это приведет к их разрыву и непригодности к использованию.
Шаг 17

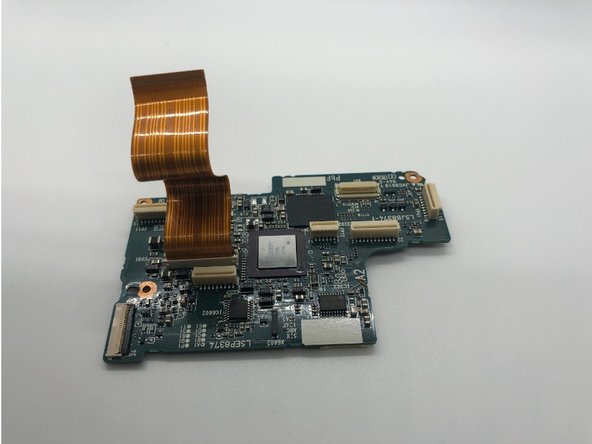

Выдвиньте материнскую плату из камеры, она должна выйти плавно.
