Введение
Если ваш ноутбук не может выполнять обычные задачи или не распознает подключенные USB-устройства, воспользуйтесь этим руководством, чтобы снять и заменить материнскую плату.
Шаг 1 Батарея
Перед началом работы выключите ноутбук.
Переверните ноутбук так, чтобы наклейки с моделью смотрели на потолок.
Шаг 2
Выкрутите два 3,5 мм винта Phillips #0, удерживающих крышку на месте.
Сдвиньте крышку вперед, а затем осторожно поднимите ее вверх.
Шаг 3
Выкрутите два винта Phillips #0 диаметром 5,5 мм, удерживающих батарею на месте.
Шаг 4

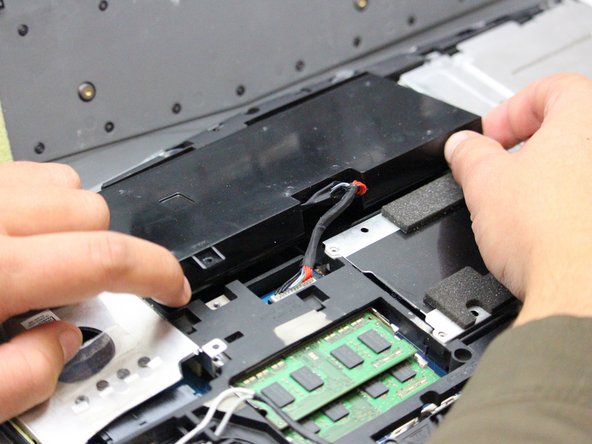

Осторожно используйте инструмент для вскрытия пластика, чтобы отсоединить батарею.
Поднимите батарею вверх и извлеките.
Шаг 5 Материнская плата
Отверткой Phillips #0 открутите следующие винты, чтобы освободить материнскую плату от остальных внутренних компонентов.
Рекомендуется использовать магнитный коврик для отслеживания винтов и снятых деталей.
Двенадцать 5,5 мм винтов Phillips #0 основной рамы.
Шесть 3,5 мм винтов Phillips #0 для вентиляторов.
Четыре 3,5 мм винта Phillips #0 для внутренних отсеков.
Восемь винтов 3,5 мм Phillips #0 жесткого диска.
Четыре винта 3,5 мм Phillips #0 CD-привода.
После удаления винтов, НЕ отмеченных красным цветом, можно снять каждый соответствующий компонент, но это не рекомендуется для данного руководства.
Шаг 6
Переверните ноутбук так, чтобы логотип Alienware был обращен к потолку, и откройте крышку, открыв экран и клавиатуру.

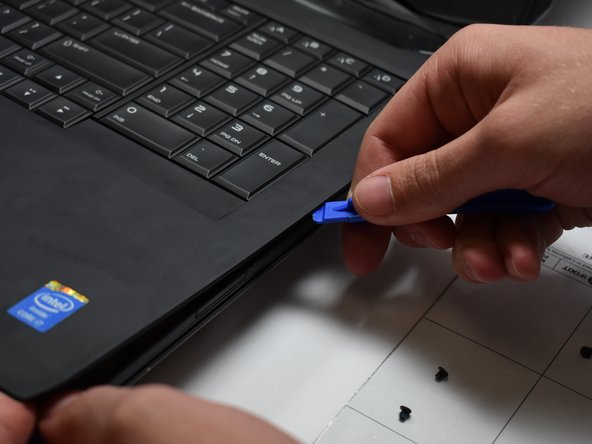

С помощью пластикового инструмента для поддевания клавиатуры отделите ее от основания компьютера.
Шаг 7
Выкрутите пять 3,5 мм винтов Phillips #0 из материнской платы.
Отсоедините кабели ИК-потребителей на плате ИК-потребителей с помощью пластикового инструмента для открывания.
Поднимите материнскую плату под углом и снимите ее с основания компьютера.
