Введение
В этом руководстве показано, как безопасно извлечь материнскую плату на Asus ZenFone Zoom 3 для замены. Чтобы добраться до корпуса материнской платы, вам потребуется снять заднюю панель телефона, а также извлечь аккумулятор. Вам понадобится паяльник. Использование таких инструментов, как паяльник, может быть опасным, поэтому, если вы не знакомы с ними, соблюдайте меры предосторожности и следуйте этому руководству.
Шаг 1 Материнская плата
С помощью насадки для sim-карт для отвертки, которая находится в коробке IFIXIT, извлеките лоток sim-карты из телефона.
Шаг 2
С помощью отвертки T2 выкрутите винты 3,5 мм с обеих сторон порта зарядки в нижней части телефона.
Шаг 3

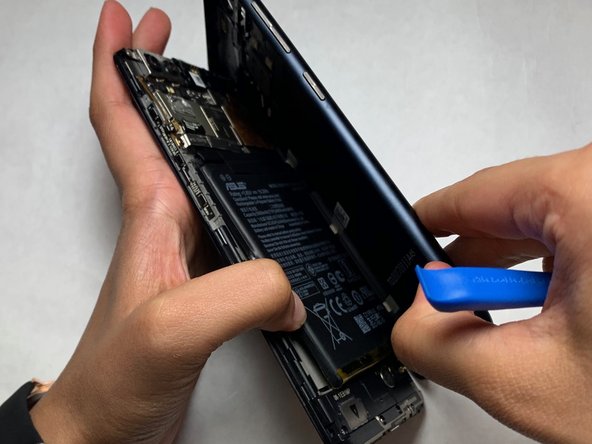

С помощью инструмента для открывания отделите экран от пластикового корпуса телефона.
Шаг 4
С помощью насадки PH #00 открутите винты 3,3 мм в кронштейне слева вверху от аккумулятора.
Шаг 5
После удаления кронштейна и винтов потяните аккумулятор вверх с нижней части устройства и отложите его в сторону.
Шаг 6

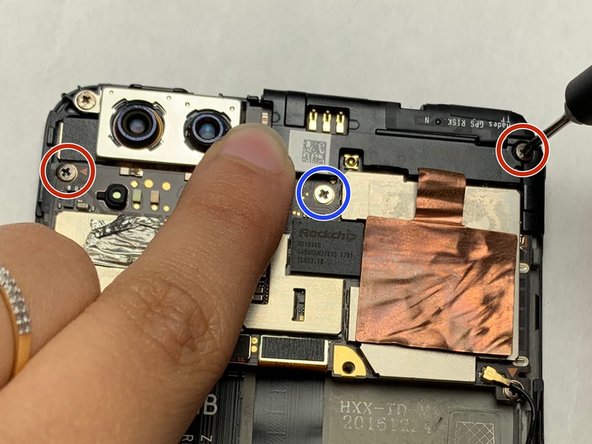

Открутите все три винта в верхней части телефона с помощью насадки PH #00.
Верхние правый и левый винты имеют размер 3,25 мм.
Средний винт — 2,65 мм.
Шаг 7
Отпаяйте один черный провод динамика, прикрепленный к левой стороне телефона.
Шаг 8
С помощью плоской стороны пластиковой лопатки iFixIt отсоедините оба ленточных разъема от материнской платы в местах их соединения.
Шаг 9
Пинцетом подденьте края материнской платы, расположенные над аккумулятором, и снимите ее.
Шаг 10
Готовое изделие должно представлять собой материнскую плату, не имеющую никаких соединений с корпусом телефона.
