Введение
Следуйте этому руководству, чтобы заменить матрицу датчиков в вашем HTC Vive Pro.
Перед началом ремонта выключите и отключите гарнитуру от сети.
Шаг 1 Измените положение головного ремешка
Поверните головной ремешок вперед до упора.
Шаг 2 Отсоедините универсальный кабель
Отсоедините кабель All-In-One Cable от гарнитуры.
Шаг 3 Извлеките универсальный кабель
Извлеките кабель All-In-One Cable из кабельных направляющих на левой стороне головного ремня.
При сборке подключите универсальный кабель к гарнитуре, прежде чем прокладывать его через кабельные направляющие. Это обеспечит необходимую слабину.
Шаг 4 Снимите верхний ремешок
Отделите верхний ремешок от самого себя в том месте, где его фиксирует липучка.
Шаг 5
Отклейте липучку, фиксирующую заднюю часть верхнего ремня.
Выведите верхний ремень через головной ремень, чтобы снять его.
Шаг 6
Проденьте верхний ремешок через клипсу на гарнитуре, чтобы полностью снять его.
Шаг 7 Снимите передние боковые поролоновые накладки
Отклейте обе передние боковые поролоновые накладки, чтобы открыть провода динамика.
Шаг 8 Снимите две резиновые прокладки
Вставьте заостренный конец лопатки за квадратную резиновую прокладку рядом с каждым винтом наушников.
Аккуратно выньте резиновые прокладки из головного ремня.
Будьте осторожны, чтобы случайно не поддеть провода динамиков под резиновой прокладкой.
Шаг 9 Отсоедините провода динамиков
Заостренным концом лопатки подденьте и отсоедините провода динамиков левого и правого наушников.
Шаг 10 Снимите головной ремень
С помощью отвертки T6 Torx выкрутите два винта диаметром 12,1 мм (по одному с каждой стороны), крепящие головной ремешок к гарнитуре.
С помощью отвертки T5 Torx выверните следующие винты, крепящие головной ремешок к гарнитуре:
Четыре винта 3,9 мм (по два с каждой стороны)
Два винта 4,1 мм (по одному с каждой стороны)
Шаг 11
Снимите с гарнитуры две пластиковые прокладки, расположенные под ранее выкрученными винтами.
Шаг 12
Проденьте провода динамика наушников через концы головного ремешка.
Шаг 13 Снимите внешнюю оболочку
Четыре винта, крепящие внешний корпус, закрыты черными наклейками. Если наклейки трудно снять, просто подденьте их отверткой T6 Torx.
Шаг 14
С помощью отвертки T6 Torx выкрутите четыре винта диаметром 3,9 мм (два сверху и два снизу), крепящие внешний корпус к гарнитуре.
Шаг 15
Вставьте медиатор для открывания в складку между двумя половинками внешнего корпуса.
Проведите открывающий медиатор через складку, чтобы снять зажимы, крепящие гарнитуру.
Вставляйте открывающий медиатор только до упора. Под внешней оболочкой находятся ленточные кабели.
Продолжайте просовывать открывающую кирку через каждую складку, пока все зажимы не будут сняты.
Шаг 16
Осторожно сдвиньте каждую половину внешней оболочки с массива датчиков.
Будьте осторожны, чтобы не зацепить ленточные кабели, расположенные под ними.
Шаг 17 Снимите подушку подставки для лица.
Пальцами аккуратно отделите подушку подставки для лица от гарнитуры.
Шаг 18 Снимите подставку для лица
Частично отделите подставку и массив датчиков, чтобы получить доступ к дочерней плате.
Шаг 19
С помощью пинцета снимите каптоновую ленту, закрывающую белый и фиолетовый провода на дочерней плате.
Шаг 20
Заостренным концом шила подденьте и отсоедините фиолетовые и белые провода от дочерней платы.
Будьте осторожны при отсоединении этих проводов. Если поддеть их слишком сильно, они могут вырваться из разъема.
Шаг 21
Выдвиньте подставку для лица из переднего блока.
Шаг 22 Извлеките массив датчиков
С помощью пинцета снимите каптоновую ленту, закрывающую разъем ZIF на дочерней плате.
Шаг 23
Заостренным концом шила подденьте фиксирующую крышку разъема ZIF на дочерней плате.
С помощью пинцета извлеките ленточный кабель из гнезда.
Шаг 24
Пинцетом отклейте серую ленту, закрывающую разъем ZIF на материнской плате под массивом датчиков.
Шаг 25
Плоским концом шила подденьте фиксирующую крышку разъема ZIF на материнской плате.
Заостренным концом лопатки отсоедините ленточный кабель от материнской платы.
Шаг 26
С помощью отвертки T5 Torx открутите четыре серебристых винта диаметром 3,0 мм, крепящих матрицу датчиков к объективу и OLED-блоку.
С помощью отвертки T6 Torx открутите четыре черных винта 3,8 мм, крепящих матрицу датчиков.
Шаг 27
Поднимите массив датчиков прямо вверх с объектива и OLED в сборе.
Шаг 28 Отсоедините материнскую плату от массива датчиков.
С помощью пинцета или пальцев снимите четыре кусочка каптоновой ленты, закрывающей разъемы ZIF.

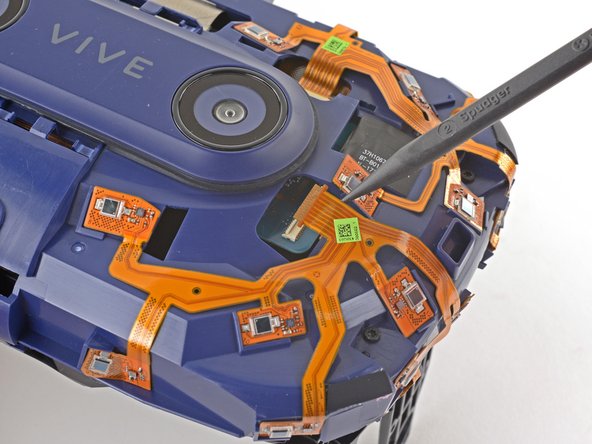

Шаг 29
Плоским концом шила подденьте фиксирующие крышки всех четырех разъемов ZIF на массиве датчиков.
Заостренным концом шпателя отсоедините каждый ленточный кабель от его разъема ZIF.
Шаг 30
С помощью пинцета снимите каптоновую ленту, закрывающую два разъема ZIF на задней панели материнской платы.

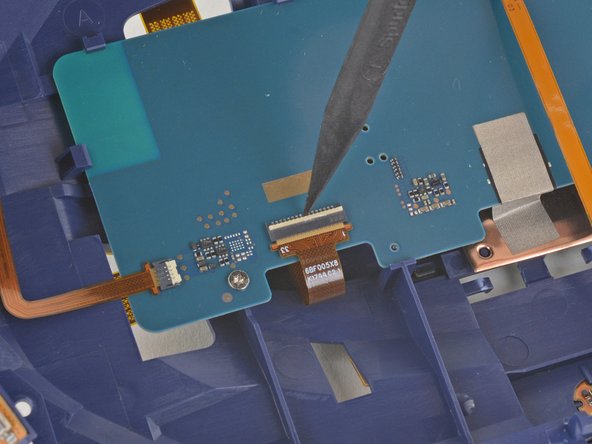

Шаг 31
С помощью заостренного конца шила разблокируйте разъем ZIF на задней панели материнской платы.
Выдвиньте ленточный кабель из гнезда.

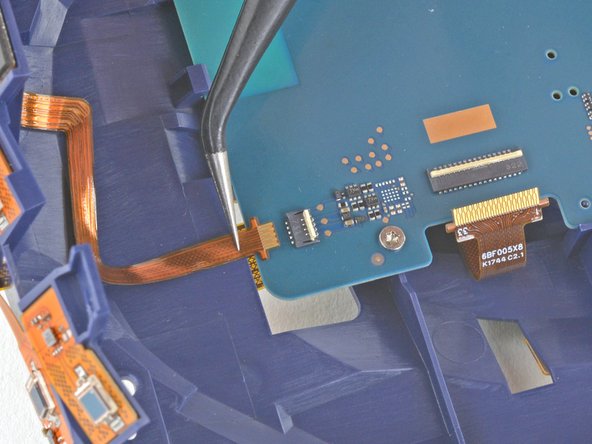

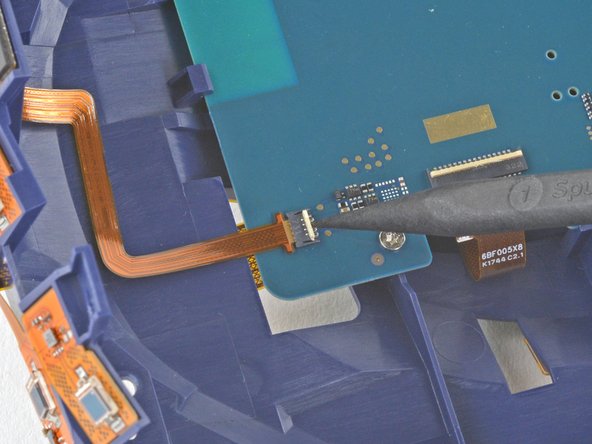

Шаг 32
С помощью заостренного конца шила разблокируйте разъем ZIF на задней панели материнской платы.
Выдвиньте ленточный кабель из гнезда.
Шаг 33
С помощью пинцета снимите каптоновую ленту, закрывающую последний разъем ZIF на задней панели материнской платы.
Шаг 34
С помощью заостренного конца шила разблокируйте разъем ZIF на задней панели материнской платы.
Выдвиньте ленточный кабель из гнезда.
Шаг 35 Извлеките материнскую плату
Переместите длинный ленточный кабель, проходящий через заднюю панель материнской платы, так, чтобы он не мешал при извлечении.
Не делайте резких складок или сгибов ленточного кабеля.
Шаг 36
С помощью отвертки T5 Torx выкрутите три винта 3,0 мм, крепящих материнскую плату к массиву датчиков.
Шаг 37
Приложите нагретый iOpener к задней стороне материнской платы на одну минуту, чтобы размягчить легкий клей, крепящий ее к массиву датчиков.
Шаг 38
Снимите материнскую плату с массива датчиков.
По периметру материнской платы к массиву датчиков слегка прикреплены несколько пластиковых клипс.
При сборке не забудьте установить на место каптоновую ленту, которая была удалена при разборке. Это предотвратит неисправность датчиков.
Шаг 39 Остался только массив датчиков
Остался только массив датчиков.
