Введение
В этом руководстве показано, как снять и заменить контроллер в отбойном молотке Makita HM1307CB.
Прежде чем приступить к ремонту, убедитесь, что отбойный молоток полностью обесточен и отключен от сети.
При выполнении ремонта обратите внимание на все винты, которые были запечатаны фиксатором резьбы, и не забудьте очистить их и снова нанести фиксатор резьбы того же цвета при сборке.
Шаг 1 Выкрутите шесть винтов из ручки
Выкрутите следующие винты:
Два крестообразных винта
Четыре шестигранных винта
Эти четыре шестигранных винта зафиксированы фиксатором резьбы, и для их откручивания может потребоваться небольшой крутящий момент или даже нагрев.
При сборке очистите эти винты от остатков фиксатора резьбы, а затем снова нанесите на каждый из них высокопрочный (красный) фиксатор резьбы перед установкой на место.
Если вы не знаете, как наносить фиксатор резьбы, обратитесь к следующему шагу в этом руководстве.
Шаг 2
Чтобы повторно нанести фиксатор резьбы:
Во-первых, очистите остатки фиксатора резьбы с каждого винта с помощью очистителя/моющего средства и жесткой щетки.
Во-вторых, нанесите пару капель высокопрочного фиксатора резьбы на гнезда винтов.
Наконец, нанесите одну-две капли высокопрочного фиксатора резьбы на кончик каждого винта и установите их на место.
Шаг 3 Снимите рукоятку
Возьмитесь за рукоятку и снимите ее с отбойного молотка.
Шаг 4 Освободите шнур питания
Выкрутите черный крестообразный винт из пластины разгрузки от натяжения.
Открутите два серебристых винта Phillips, которые удерживают зачищенные концы кабеля питания в зеленой клемме на контроллере. Эти винты откручивать не нужно.
Шаг 5
Снимите пластину разгрузки натяжения.
При сборке подцепите правый край пластины разгрузки натяжения под кромку справа от шнура, прежде чем вдавить ее на место и снова установить винт Phillips.
Шаг 6 Извлеките шнур питания
Извлеките шнур питания из отбойного молотка.
При извлечении шнура обратите внимание на положение защитного кожуха шнура. При сборке убедитесь, что воротник защитного кожуха шнура встал на место в паз в рукоятке.
Вставьте два открытых конца провода в зеленую клемму:
Сначала сожмите концы проводов, чтобы они стали относительно плоскими.
Затем вставьте каждый конец провода в зеленую клемму, соблюдая полярность кабелей: черный кабель должен входить в верхнее гнездо, а белый — в нижнее (как показано на третьей фотографии этого шага).
Наконец, аккуратно затяните винты, пока провода не будут закреплены.
Шаг 7 Открутите четыре винта с крышки контроллера
Выкрутите следующие винты:
Два крестообразных
Два шестигранных 3 мм
Эти два шестигранных винта зафиксированы фиксатором резьбы, и для их удаления может потребоваться довольно большой крутящий момент.
При сборке очистите эти винты от остатков фиксатора резьбы, а затем снова нанесите на каждый из них высокопрочный (красный) фиксатор резьбы перед установкой на место.
Шаг 8 Снимите крышку контроллера
Снимите контроллер и его крышку с отбойного молотка.
Шаг 9 Отсоедините выключатель питания

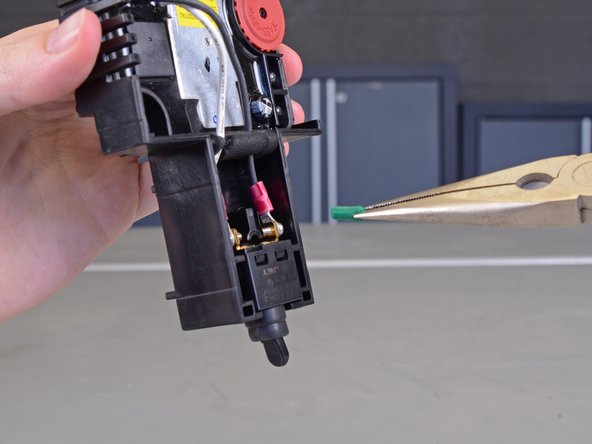

С помощью пинцета или плоскогубцев извлеките зеленый резиновый штифт над выключателем питания в нижней части крышки контроллера.
Шаг 10

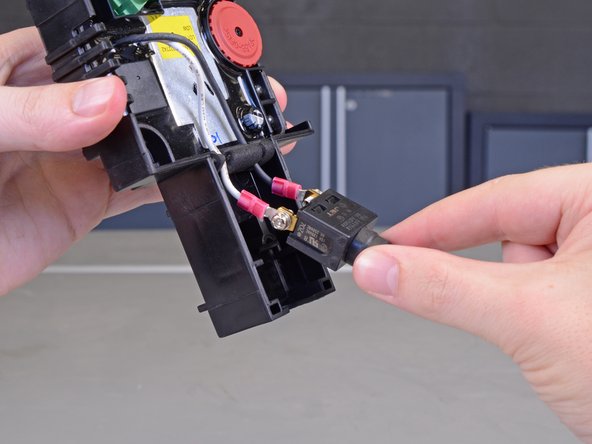

Вытащите выключатель питания из крышки контроллера и отсоедините кабели от направляющей.
Шаг 11 Извлеките контроллер из крышки контроллера

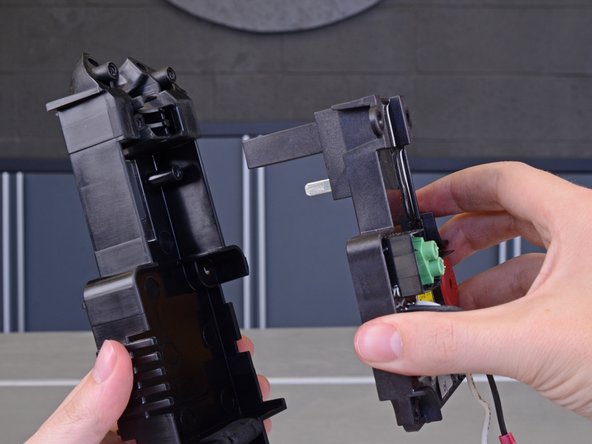

Потяните контроллер прямо из крышки контроллера.
Шаг 12 Перенесите выключатель питания
Запасной контроллер может не поставляться с выключателем питания. В этом случае перенесите выключатель питания с оригинального контроллера на новый:

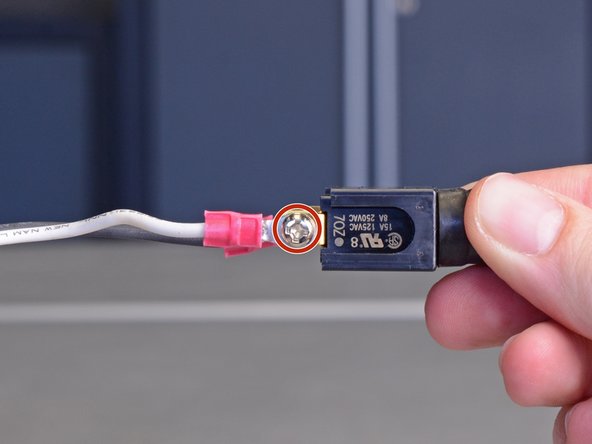

Открутите два крестообразных винта с обеих сторон выключателя.
Подсоедините кабели от нового контроллера к выключателю, убедившись, что они идут с тех же сторон, что и раньше.

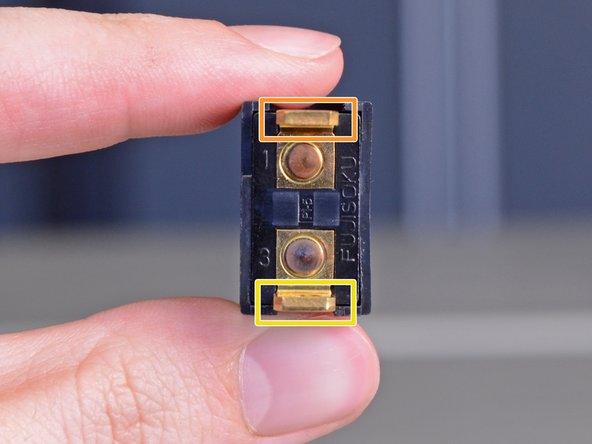

Белый кабель подключается со стороны, обозначенной цифрой 1.
Черный кабель — со стороны, обозначенной цифрой 3.
