Введение
Microsoft снова решила украсить свои ноутбуки-планшеты Surfaces цифрами. В этом году Surface Pro 6 получил новый элегантный черный цвет и первый в истории четырехъядерный процессор в устройствах Surface! Что еще мы найдем внутри? Есть только один способ узнать это — давайте разберем его на части!
Следите за нами на Facebook, Instagram или Twitter, чтобы быть в курсе всех последних разборов. Чтобы получить информацию о разборке прямо на ваш почтовый ящик, подпишитесь на нашу рассылку.
Шаг 1 Разбор Microsoft Surface Pro 6
Новый Surface, новые характеристики (вроде как):
12,3-дюймовый дисплей PixelSense с разрешением 2736 × 1824 (267 ppi)
Четырехъядерный процессор Intel Core i5 8-го поколения (Kaby Lake R) с графикой Intel UHD Graphics 620
8 ГБ оперативной памяти (16 ГБ опционально)
Твердотельный накопитель на 128 ГБ (опционально можно заказать конфигурации на 256 ГБ, 512 ГБ и 1 ТБ)
Задняя камера 8 МП с поддержкой видео 1080p и фронтальная камера 5 МП / 1080p с поддержкой Windows Hello
Порты USB 3.0, microSDXC, Mini DisplayPort, SurfaceConnect и аудиопорт 3,5 мм
Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.1
Шаг 2
Похоже, у нас есть лишний Surface Pro 6 — эээ, подождите, один из них — прошлогодний Surface Pro.
Внешне мало что изменилось по сравнению с прошлым годом. Все тот же корпус, шарнир и относительно большое количество портов.
Однако заметно, что в 2018 году отсутствует популярный порт USB-C, который появился на Surface Go.
Чтобы отличить эти Surfaces друг от друга, нужно присмотреться. Даже номер модели под подставкой для ног такой же, как и в прошлом году: 1796.
Шаг 3
Серия Surface Pro имеет несколько различных конфигураций, и все они поставляются с обновленным клеем.
К счастью, у нас есть проверенный рецепт успешного отделения экрана Surface:
Шаг 1: обильно нанесите iOpener.

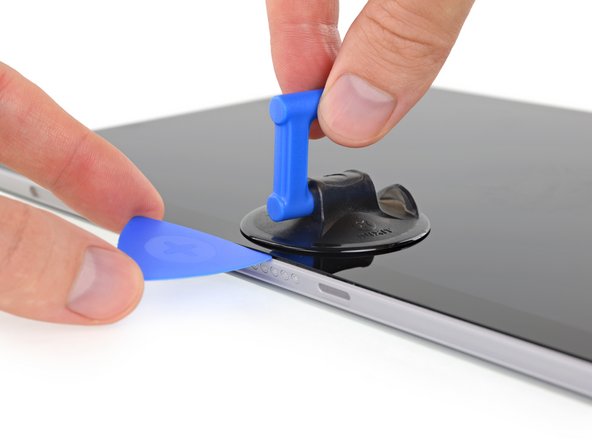

Шаг 2: возьмите открывающую пику и ручку для присасывания и боритесь за жизнь с клейкой перчаткой Microsoft.
Шаг 3 (необязательный): проявите нетерпение и разбейте экран.
К счастью, мы не столкнулись с какими-либо сюрпризами, когда освобождали дисплей — все практически так же, как и раньше, за исключением дополнительного кабеля для дисплея по сравнению с Surface Go.
Шаг 4
Мы прерываем разборку, чтобы представить вам микросхемы дисплея!
Microsoft X904169, возможно, контроллер Surface Pen от N-Trig и X904163 (вероятно, драйвер линии тачскрина)
Analogix ANX2604, возможно, преобразователь DisplayPort.
Macronix MX25U1635F 16 Мб последовательной NOR флеш-памяти
Управление питанием Silicon Works SW5077
Программируемый гамма-буфер Silicon Mitus SM4063B
LG производит этот дисплей, который кажется подозрительно похожим на тот, что мы нашли на Surface Pro 5.
Могут ли они быть кросс-совместимыми? Да, могут — мы вставили прошлогодний дисплей в наш Surface Pro 6, и он работал так, как будто кто-то это запланировал.
Шаг 5
Когда с дисплеем покончено, мы можем приступить к самому главному.
Похоже, Microsoft немного поработала над своим пассивным кулером — он выглядит как прошлогодний, но с дополнительной маленькой трубкой слева внизу, а также с несколькими забавными теплораспределительными прокладками.
Впечатляет, что Microsoft продолжает наращивать вычислительную мощность без особого дополнительного управления теплом. Будет интересно посмотреть, насколько хорошо эта новая система справляется с нагревом под нагрузкой.
Если посмотреть на юг, то сходство продолжается: большую часть корпуса занимает четырехъячеечная батарея.
К плюсам можно отнести то, что все винты пока что — стандартные Torx. Приступаем к их выкручиванию!
Шаг 6
В поисках золота на конце радиатора мы отклеиваем некоторые … вещи. У Surface Pro 4 были медные теплораспределители, но эти выглядят как графитовые.
Заглянув под эти теплораспределители, мы не обнаружили никакого золота, но теперь мы можем свободно снять радиатор.
Когда радиатор убран, у нас появился доступ к теплогенераторам — весь этот кремний!
Шаг 7
Новые и несвежие чипы (в основном последние):
Процессор Intel Core i5-8250U
Samsung K4E6E304EB-EGCF 2 ГБ LPDDR3 DRAM (4 чипа по 8 ГБ в сумме)
Твердотельный накопитель SK Hynix HFB1M8M0331A (BC501) 128 ГБ NVMe
Winbond 25Q128JVPQ 128 Мб последовательной флэш-памяти
Marvell W8897 802.11ac, NFC и Bluetooth SoC
Модуль доверенной платформы Nuvoton NPCT650SBCWX
Контроллер чтения карт памяти microSD Realtek RTS5343
Шаг 8
На оборотной стороне:
MCU на базе ARM Cortex-M4 Freescale/NXP M22J9VDC Kinetis K22F 512 КБ 120 МГц
Контроллер заряда батареи Texas Instruments BQ25700A buck-boost
Аудиокодек Realtek ALC3269
Шаг 9
Идентификация микросхем, часть 2:
Monolithic Power Systems MP2949A трехконтурный цифровой многофазный контроллер с интерфейсом PMBus
Синхронный преобразователь Monolithic Power Systems NB681 6 A
Синхронный преобразователь частоты Monolithic Power Systems NB679A и NB680GD 8 A
Monolithic Power Systems NB685A 12 A синхронный buck-конвертер
Фаза питания Monolithic Power Systems MP86901-A и MP86902-B
Блок питания Texas Instruments CSD87334Q3D 20 A
Понижающий преобразователь Texas Instruments TLV62085 3 A
Шаг 10
Идентификация микросхем, п. 3:
Понижающий преобразователь Texas Instruments TPS62140 2 A
Понижающий преобразователь Texas Instruments TPS62175 0,5 А
Monolithic Power Systems MP3376A 8-ch. Драйвер WLED
Драйвер белого светодиода Monolithic Power Systems MP2370DGT
Texas Instruments TPS70933 LDO-регулятор 150 мА
Texas Instruments TPS3700 Детектор напряжения 18 В
Компаратор Texas Instruments TLV3011 с опорным напряжением
Шаг 11
Идентификация микросхем, п. 4:
3-осевой акселерометр/гироскоп Bosch Sensortec BMI160
Акселерометр Bosch Sensortec BMA254 (вероятно)
ON Semiconductor CAT24C16 16 Кб последовательной памяти EEPROM и Winbond W25X40CL 4 Мб последовательной флэш-памяти NOR
Texas Instruments SN74AVC2T245 трансивер шины с двойным питанием
Высокоскоростной коммутатор USB 2.0 1:2 mux/demux Texas Instruments TS3USB30E
Nexperia (ранее NXP Semiconductor) 74LVC125A 3-позиционный четырехканальный буфер/линейный драйвер
Nexperia (ранее NXP Semiconductor) 74AUP1G32 2-входной OR-затвор
Шаг 12
Мы снова подошли к неизбежной развязке любого Surface: вытащить сильно приклеенную батарею или оставить все как есть?
Учитывая, что никаких тянущихся выступов на батарее нет, и мы уже достаточно намучились, мы решили пока оставить зверя дремать.
Батарея весит 45 Вт-ч (7,57 В x 5940 мА-ч), точно такая же, как и в прошлом году.
Это ожидаемо больше, чем у его более мобильного собрата, и даже немного больше, чем у последнего iPad.
Шаг 13
Поскребя по сусекам в надежде найти что-то новое, мы вытаскиваем динамики и камеры.
Камеры все еще спрятаны под кронштейном, удерживающим антенны (которые невероятно легко повредить при открытии).
Динамики по-прежнему представляют собой треугольники, установленные в углах, для создания ощущения объемного звука.
Думаю, на данный момент этот планшет мало что может сделать, чтобы повысить свой рейтинг ремонтопригодности….. Но ремонтник может мечтать…
Шаг 14
А вот и разбитый Surface для вашего удовольствия! Теоретически это планшет, но в реальности это была заноза в заднице!
Surface Pro 6 обладает большей вычислительной мощностью (и тепловыделением) без существенного изменения системы охлаждения. Хватит ли новых термораспределителей на радиаторе, чтобы справиться с возросшей мощностью? Только время покажет.
После слухов о модульной студии мы надеялись, что это поколение Surface Pro будет развиваться в этом направлении. Увы, он так же не подлежит модернизации и ремонту, как и раньше, и даже не получил порт USB-C.
