Введение
В случае катастрофического отказа вашего проигрывателя Blu-ray может выйти из строя главная логическая плата. Это руководство предназначено для замены поврежденной или сломанной главной логической платы. Единственный необходимый инструмент — крестовая отвертка №1.
Шаг 1 Верхняя крышка
С помощью крестообразной отвертки №1 открутите три винта диаметром 10 мм на задней панели.
Наклоните заднюю часть верхней крышки вперед, чтобы извлечь ее из корпуса.
Шаг 2
Аккуратно потяните ленточный кабель за синий язычок, чтобы отсоединить его от платы блока питания.
Шаг 3 Блок питания
С помощью крестообразной отвертки №1 открутите два винта 7,5 мм в верхней части пластиковой крышки и снимите крышку.
Шаг 4

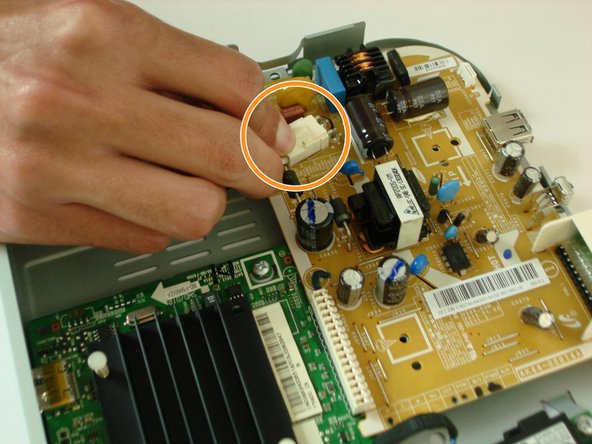

Нажмите на пластиковый фиксатор и потяните назад, чтобы отсоединить разъем питания переменного тока от платы блока питания.
Шаг 5

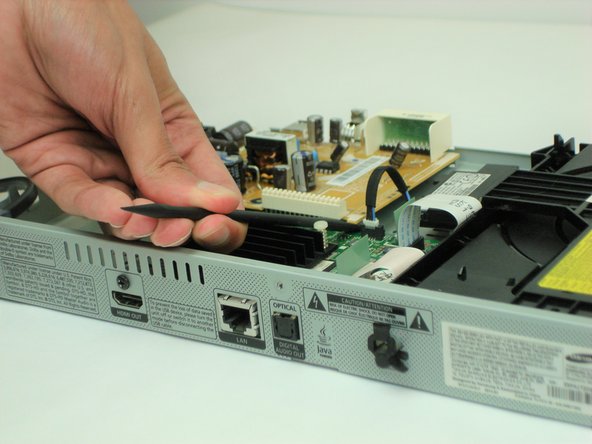

Используя пластиковый инструмент для поддевания, аккуратно подденьте с обеих сторон главный разъем питания (CON801), чтобы отсоединить его от главной логической платы.

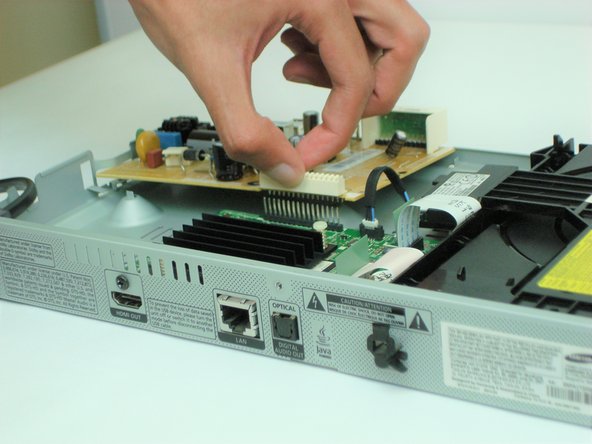

Немного подденьте плату с каждой стороны, пока она не отсоединится.
Наклоните плату вперед и поднимите вверх, чтобы извлечь из корпуса.
Шаг 6 Главная логическая плата

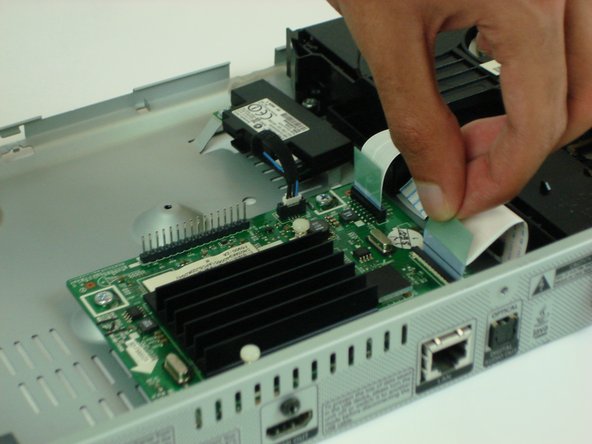

Отсоедините два ленточных кабеля от блока главной логической платы, осторожно потянув вверх за синий выступ.
Будьте осторожны, чтобы не повредить ленточный кабель, прикладывая слишком большое усилие.
Шаг 7

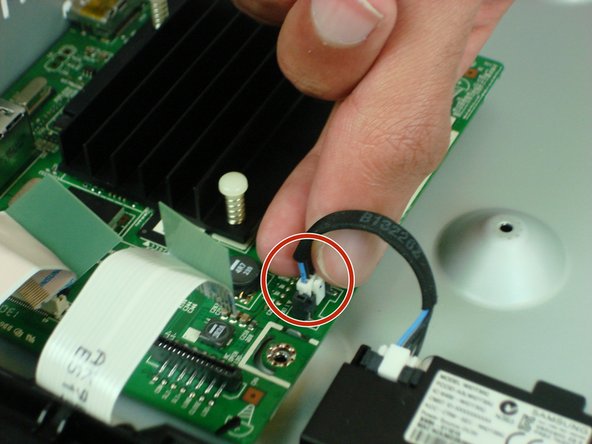

Отсоедините разъем кабеля платы WiFi
Шаг 8

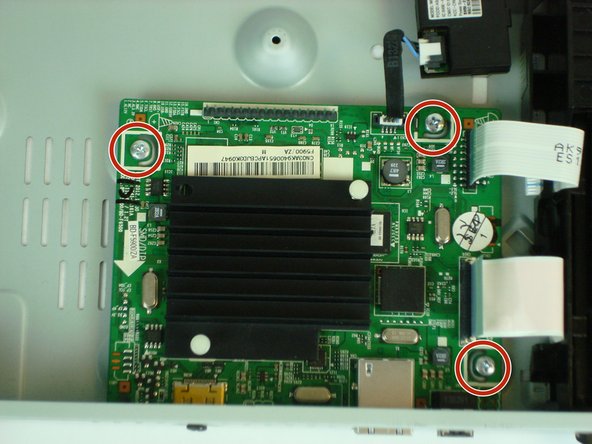

С помощью крестообразной отвертки №1 открутите три винта диаметром 7,5 мм с платы.

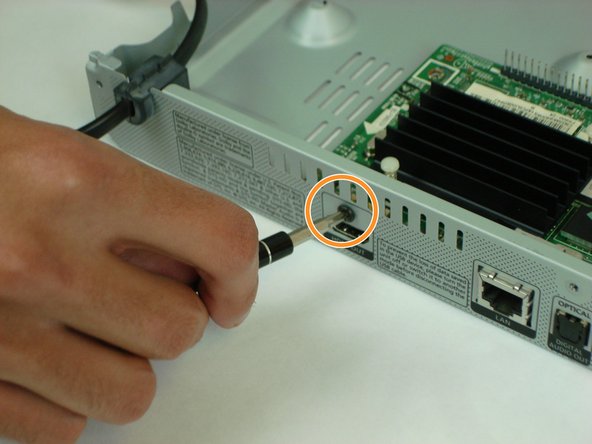

Также открутите 10-миллиметровый винт с задней панели.
Снимите главную логическую плату
