Введение
В этом руководстве описано, как снять мотор пылесоса Eureka SuctionSeal 2.0 Pet. Это руководство может оказаться полезным, если вы столкнулись с проблемой плохого всасывания. Для выполнения этого руководства требуется физическая сила, поэтому владельцам рекомендуется попытаться решить проблемы с помощью страницы устранения неисправностей, прежде чем использовать это руководство.
Шаг 1 Пылесборник
Поставьте пылесос вертикально так, чтобы ролик щетки находился ближе к вам.
Потяните вверх за защелку в верхней части пылесборника.
Наклоните верхнюю часть пылесборника вперед и потяните на себя, извлекая контейнер из устройства.
Шаг 2 Крышка щеточного валика
Найдите серую крышку выпускного фильтра в верхней части основания пылесоса.
Возьмитесь за два выступа в центре крышки фильтра и поверните ее против часовой стрелки.
Поднимите крышку в сторону от пылесоса.
Шаг 3
Потяните вверх и отсоедините две защелки передней башни, используя два пальца. Они расположены в основании башни.
Потяните вверх и расцепите защелку на задней части башни.
С усилием поднимите башню пылесоса вверх и выньте ее из подставки.
Крышку фильтра выхлопных газов можно заменить после снятия башни. Это не повлияет на дальнейшие действия.
Шаг 4
Выкрутите четыре 20-миллиметровых винта на верхней части крышки вакуумной головки с помощью отвертки JIS 1.
Шаг 5
Поверните вакуумную головку так, чтобы задняя часть была обращена к вам.
Нажмите на педаль фиксации рукоятки.
Поверните верхнюю часть крышки двигателя вниз, одновременно нажимая на педаль.
Крышка мотора должна повернуться из вертикального положения обратно к земле, как если бы ручка была прикреплена.
Шаг 6
Найдите два выступа на задней стороне крышки.
Потяните вверх за выступы и поднимите крышку от устройства.
Шаг 7 Узел защелки ремня
Найдите узел защелки ремня. Он будет находиться справа от вас, когда щеточный валик обращен к вам.
Выкрутите два 20-миллиметровых винта с помощью отвертки JIS 1.
Шаг 8
Поднимите узел фиксатора ремня и извлеките его из пылесоса.
Шаг 9 Щеточный валик
Возьмитесь за щеточный валик с обеих сторон.
Поднимите правую сторону валика.
Поднимите левую сторону щеточного валика, полностью извлекая его из каркаса.
Отделите щеточный валик от ремня и извлеките его из пылесоса.
Шаг 10 Ремень щеточного валика
Поворачивайте ремень, пока его передняя часть не окажется над валом двигателя.
Поверните ремень от себя, чтобы узкая сторона ремня проскользнула между валом двигателя и вертикальным стержнем.
Отделите ремень от вала двигателя.
Шаг 11 Двигатель
Поверните крышку двигателя в вертикальное положение, пока не услышите щелчок педали, после чего крышка не будет поворачиваться ни в одну сторону.
Снимите нижний выхлопной фильтр.
С помощью шестигранной отвертки 3,0 открутите два винта диаметром 20 мм на верхней части подставки пылесборника.
Снимите подставку пылесборника.
Шаг 12
Нажмите на педаль фиксации рукоятки и поверните крышку двигателя вниз, пока она не будет полностью откинута.
Шаг 13
С помощью шестигранной отвертки 3,0 открутите три винта диаметром 20 мм на передней части крышки мотора.
Отверстия для винтов будут видны только в том случае, если крышка мотора будет полностью повернута вниз.
Шаг 14
Переверните пылесос так, чтобы нижняя сторона устройства была обращена вверх.
С помощью шестигранной отвертки 3,0 открутите два винта диаметром 20 мм в нижней части крышки двигателя.
Доступ к двум отверстиям для винтов будет возможен только в том случае, если педаль фиксации ручки по-прежнему отпущена, а крышка мотора повернута вниз.
Шаг 15
Переверните пылесос так, чтобы он снова оказался правой стороной вверх, а передняя часть крышки двигателя была обращена к вам.
Вставьте металлический или пластмассовый инструмент для открывания в правый или левый шов крышки.
Поднимите инструмент вверх, двигая им по крышке, отделяя верхнюю половину крышки двигателя от нижней.
При отделении крышки будут слышны звуки, похожие на хлопки.
Шаг 16
Возьмитесь за выпускной клапан в верхней части крышки двигателя.
Поднимите левую сторону выпускного клапана, а затем потяните правую сторону вверх, чтобы отделить крышку двигателя.
При отделении крышки будут слышны звуки, похожие на хлопки.
Чтобы отделить крышку, нужно сильно потянуть. Возможно, вам понадобится чья-то помощь в отсоединении крышки.
При снятии крышки следите за тем, чтобы она не отходила от двигателя. В верхней части крышки есть короткий провод, соединяющий крышку с двигателем. Провод может быть поврежден, если крышка будет снята слишком далеко.

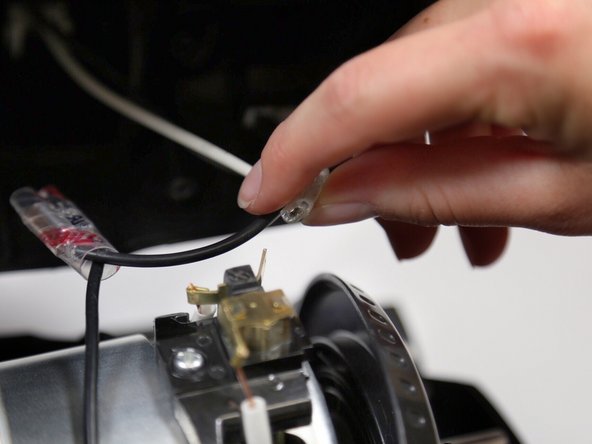

Шаг 17
Убедитесь, что пылесос отключен от сети, прежде чем прикасаться к внутренним компонентам.
Возьмитесь за белый провод, соединяющий выключатель питания с двигателем. Подойдите как можно ближе к разъему двигателя.
Сильно потяните, чтобы отделить кабель от двигателя.
Шаг 18
Есть черный провод, который соединяет крышку с двигателем. Будьте осторожны, чтобы не повредить этот провод при снятии двигателя.
Поднимите левую сторону двигателя.
Переместите двигатель влево, выдвигая вал двигателя из круглого корпуса.
Полностью отделите двигатель от основания пылесоса.
