Введение
Это руководство по ремонту было составлено сотрудниками iFixit и не было одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы извлечь и заменить изношенную батарею для Pixel 3. Если ваш аккумулятор вздулся, примите соответствующие меры предосторожности.
В целях безопасности разрядите батарею ниже 25 % перед разборкой телефона. Это снизит риск опасного теплового удара, если батарея будет случайно повреждена во время ремонта.
Шаг 1 Ослабьте клей задней крышки
Нагрейте iOpener и приложите его к нижней части телефона на одну минуту.
Шаг 2 Создайте щель в шве
Приложите присоску к нагретому нижнему краю задней крышки.
Убедитесь, что вы не перепутали сторону экрана со стороной задней крышки.
Если задняя крышка сильно потрескалась, накройте ее слоем прозрачной упаковочной ленты, чтобы присоска приклеилась.
Приподнимите присоску с сильным и постоянным усилием, чтобы образовался зазор.
В зависимости от возраста вашего телефона это может потребовать значительного усилия. Если у вас возникли проблемы, приложите больше тепла и повторите попытку.
Вставьте в щель медиатор.
Не используйте для отжима металлические инструменты, иначе вы повредите или разобьете стеклянную заднюю крышку. Если панель не поддается, приложите больше тепла, используя фен или тепловую пушку.
Шаг 3 Информация о кабеле для снятия отпечатков пальцев
Вставляя медиатор над кнопкой питания, будьте осторожны и не вставляйте его слишком глубоко, иначе вы повредите кабель датчика отпечатков пальцев.
Шаг 4 Разрежьте клей
Разрежьте клей вдоль нижнего края телефона и вокруг правого угла.
Оставьте медиатор в нижнем крае, чтобы предотвратить повторное заклеивание.
Шаг 5
Нагрейте правый край с помощью iOpener и продолжайте нарезать клей с помощью открывающегося резца.
Клей может быть очень липким. Вводите и выводите медиатор пилящими движениями, чтобы помочь в нарезке.
Шаг 6
Продолжайте нагревать и нарезать по всему периметру телефона. Оставьте по пилке на каждом краю, чтобы предотвратить повторное схватывание клея.
При нарезке над кнопкой питания не вставляйте медиатор более чем наполовину, чтобы не повредить кабель датчика отпечатков пальцев.
Шаг 7 Поднимите левый край задней крышки
После того как вы нарезали по периметру телефона, осторожно поднимите левый край задней крышки.
Не пытайтесь снять заднюю крышку. Она по-прежнему прикреплена к телефону кабелем датчика отпечатков пальцев.
Переверните заднюю крышку вдоль ее длинной оси и положите ее так, чтобы кабель датчика отпечатков пальцев не был натянут.
Шаг 8 Открутите винты
Выкрутите два винта Phillips длиной 4,1 мм, крепящие кронштейн разъема отпечатков пальцев.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается туда, откуда был взят.
При сборке будьте осторожны и не затягивайте винты слишком сильно, иначе вы можете повредить дисплей.
Шаг 9 Снимите кронштейн разъема для снятия отпечатков пальцев
С помощью острия шила выньте кронштейн разъема отпечатков пальцев из-под катушки NFC.
Снимите кронштейн разъема отпечатков пальцев.
Шаг 10 Отсоедините разъем для отпечатков пальцев
Подденьте и отсоедините разъем отпечатков пальцев от гнезда с помощью острия лопатки.
При отсоединении таких разъемов будьте осторожны, чтобы не сместить мелкие поверхностные компоненты, расположенные вокруг гнезда.
Чтобы снова присоединить такие разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если разъем будет неправильно выровнен, контакты могут погнуться, что приведет к необратимым повреждениям.
Шаг 11 Снимите заднюю крышку
Снимите заднюю крышку.
Перед установкой сменной задней крышки обязательно удалите остатки клея с рамки телефона. Для этого используйте инструмент для открывания, а для очистки поверхности — изопропиловый спирт высокой концентрации.
При повторном использовании задней крышки обязательно очистите ее от клея и нанесите новый клей для задней крышки.
Если вы устанавливаете запасную заднюю крышку, обязательно сравните ее с оригинальной деталью. Перенесите все оставшиеся детали (например, рассеиватель вспышки) на сменную деталь.
Следуйте этому руководству, чтобы правильно нанести новый клей для задней крышки.
Шаг 12 Открутите винты
Выкрутите пять крестообразных винтов, крепящих катушку беспроводной зарядки:
Два винта 1,9 мм
Два винта 4,2 мм
Один винт 4,3 мм
Шаг 13 Извлеките зарядную катушку
Поднимите и извлеките катушку беспроводной зарядки.
Шаг 14 Отсоедините кабель аккумулятора
Подденьте и отсоедините пресс-разъем аккумулятора от гнезда у правого края телефона.

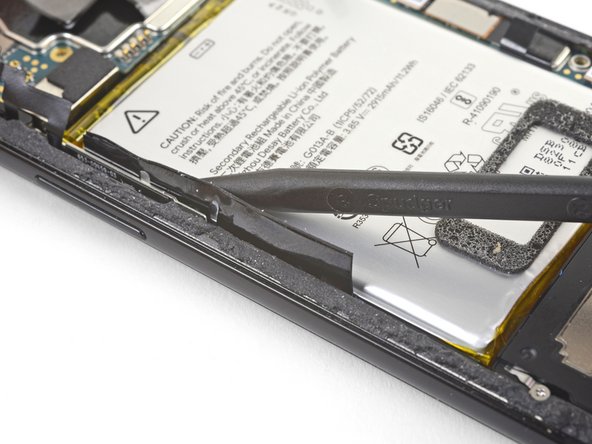

Шаг 15 Отклейте черную ленту от аккумулятора
Когда вы используете пробойник рядом с батареей, будьте очень осторожны, чтобы не проткнуть батарею.
Вставьте острие шпателя в щель под черной лентой, соединяющей батарею и материнскую плату.
Проведите шпателем по щели, чтобы поддеть ленту со стороны батареи.
Осторожно отделите ленту от батареи и откиньте ее в сторону.
Пленка служит охлаждающей прокладкой для материнской платы и батареи. Она будет работать, если ее порвать.
Шаг 16 Отсоедините разъем для кнопок
Подденьте и отсоедините разъем кнопок от гнезда на материнской плате возле левого края телефона.
Выдвиньте разъем и его гибкий кабель в сторону от аккумулятора.
Шаг 17 Ослабьте тяговый выступ
Вставьте острие шила под черный выступ для извлечения аккумулятора на левом краю телефона.
Проведите по краю вверх, чтобы отсоединить выступ от аккумулятора.
Аккумулятор удерживается на месте тремя отдельными тянущимися клейкими полосками, которые соединены с одним черным тянущимся язычком. Вы можете попытаться вытащить все три полоски вместе, но проще разрезать черную полоску в месте насечки и вытащить каждую полоску по отдельности.
Шаг 18 Снимите тяговый язычок
Потяните за черный язычок под небольшим углом с постоянным усилием. Когда клей станет длинным, намотайте его на кончики пинцета и продолжайте тянуть.
Если клейкие полоски сломались, подденьте батарею с помощью отвертки и ослабьте ее.
Вы также можете наполнить пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации и нанести несколько капель спирта под левый край батареи. Оставьте спирт на минуту, чтобы ослабить клей батареи.
Шаг 19 Извлеките батарею
Извлеките батарею.
Осторожно потяните и снимите небольшой пенопластовый буферный блок с левого края батареи и перенесите его на сменную деталь. Если он начнет рваться, аккуратно подденьте его плоским концом лопатки и снимите с батареи.
Чтобы установить сменную батарею:
Положите немного двустороннего скотча в отверстие для батареи телефона. Если вы используете клейкую ленту Tesa для прикрепления компонентов, следуйте этому руководству. Если вы используете клей-растяжку, следуйте этому руководству.
Временно подсоедините разъем батареи к гнезду материнской платы. Это обеспечит правильное расположение батареи.
Удалите все накладки ленты, чтобы обнажить клей.
Положите батарею на клей и плотно прижмите.
Отсоедините разъем батареи от гнезда материнской платы и продолжите сборку.
