Введение
Используйте это руководство для замены узла уплотнения на пистолете-распылителе RX-80.
Дополнительные сведения по технике безопасности см. в руководстве по эксплуатации.
Шаг 1 Ослабьте корпус наконечника
Перед началом работы обязательно выполните процедуру сброса давления, описанную в руководстве по эксплуатации, прежде чем разбирать пистолет-распылитель.
С помощью разводного ключа ослабьте корпус наконечника.
Шаг 2 Снимите наконечник
Снимите наконечник и защитный кожух наконечника в сборе.
Шаг 3 Ослабьте диффузор
С помощью разводного ключа ослабьте диффузор.
Шаг 4 Снимите диффузор
Потяните диффузор прямо на себя, чтобы снять его с узла уплотнения.
Шаг 5 Ослабьте задний корпус
С помощью разводного ключа ослабьте задний корпус на задней части пистолета-распылителя.
Шаг 6 Снимите задний корпус
Потяните задний корпус прямо на себя, чтобы снять его с пистолета-распылителя.
Шаг 7 Снимите контргайку
С помощью торцевой головки 3/8 дюйма ослабьте контргайку с задней стороны пистолета-распылителя.
Потяните контргайку прямо на себя, чтобы снять пистолет-распылитель.

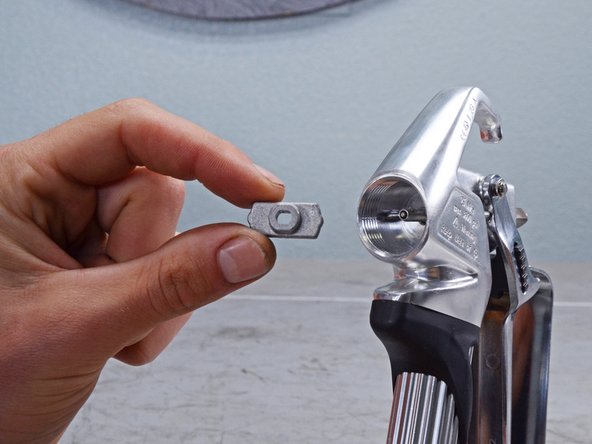

Шаг 8
С помощью пальцев или резца снимите с пистолета-распылителя втягивающую пластину и два центровочных штифта.

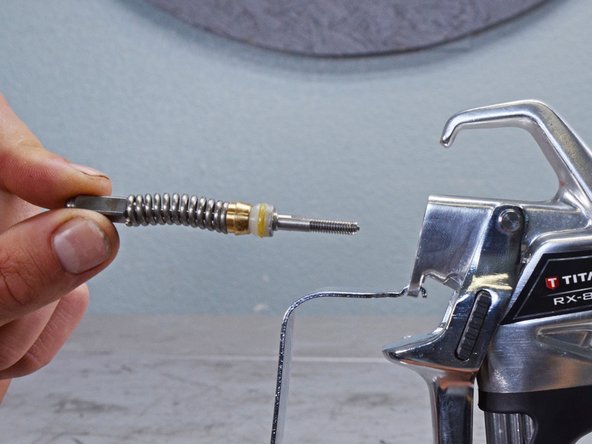

Шаг 9 Снимите уплотнение в сборе
Потяните узел уплотнения через переднюю часть пистолета-распылителя, чтобы снять его.
Для этого может потребоваться значительное усилие.
Во время сборки при установке узла уплотнения на место сожмите курок.
