Шаг 1 Kyocera Brigadier Teardown
Разборка Kyocera Brigadier
Необходимые инструменты: Отвертка Y0, отвертка P00, различные инструменты для выколачивания металла, включая маленькую плоскую отвертку, точный пинцет
Этот телефон имеет множество прочных зажимов, удерживающих его вместе, а также довольно прочный клей.
Наушник жестко вмонтирован в экран, а микрофон закреплен на поверхности материнской платы. Единственное, что можно сделать с этим телефоном, — это заменить аккумулятор, заменить весь экран, а также заменить кнопки, зарядку или крышку памяти/сим-карты.
Замена крышки зарядного отсека относительно проста, все остальное — крайне сложно.
Чем серьезнее разборка, тем меньше водонепроницаемость при сборке.
Шаг 2
Открутите четыре винта, по одному в каждом углу. Используйте биту для отвертки Y0.
Шаг 3 Снятие нижней кнопки
Снимите крышку нижней кнопки.
Ее можно поддеть ногтями.
Шаг 4 Снятие верхней крышки
Подденьте верхнюю крышку так же, как и массив нижней кнопки.
Пропустите этот шаг, если речь идет только о замене крышки зарядного устройства.
Шаг 5 Задняя панель
Два серебристых винта в нижней части задней панели являются декоративными и не могут быть удалены отсюда.
Шаг 6 Снятие крышки зарядного отсека
Откройте нижнюю часть и извлеките дверцу для зарядки.
В данном случае дверца уже была сломана, но вам все равно нужно удалить язычок.
Если вы собираете дверцу порта зарядки с другого телефона, повторите предыдущие шаги на другом телефоне, вставьте исправную дверцу и выполните сборку в обратном порядке.

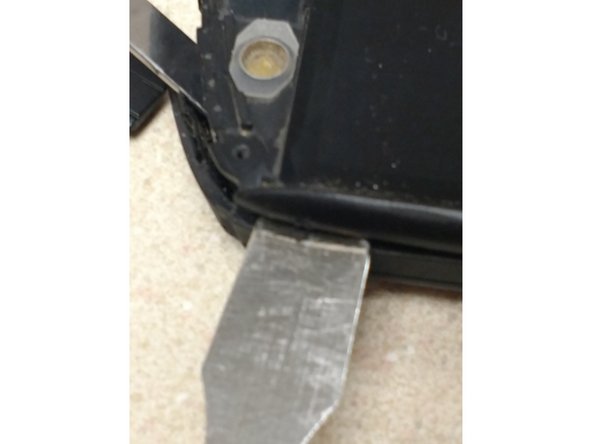

Шаг 7 Снятие внешней рамки
Вставьте маленький инструмент для поддевания в правую нижнюю часть телефона между рамкой и экраном и немного подденьте.
Вставьте более крупный инструмент в правый угол телефона и поверните его, чтобы освободить зажимы внешней рамки.
По ходу дела снимайте кнопки и крышки портов.
Шаг 8 Снятие кнопок
Каждая кнопка имеет резиновую вставку на внутренней стороне для защиты от воды. Обязательно снимите их, если они не вынимаются вместе с кнопками, отложив их в сторону для последующей сборки.
Шаг 9
Продолжайте работать вокруг левой стороны задней рамки.
Шаг 10 Снятие задней рамки
На верхней части телефона есть немного клея. Для его удаления не потребуется много усилий.
Шаг 11 Снятие кнопок и крышки вспышки камеры
Снимите все остальные кнопки, втулки и т. д., которые не выпали при снятии задней панели.
Крышка вспышки камеры, вероятно, выпадет при снятии задней панели.
Шаг 12 Удаление декоративных «винтов»
Снимите декоративные винты, приподняв их.

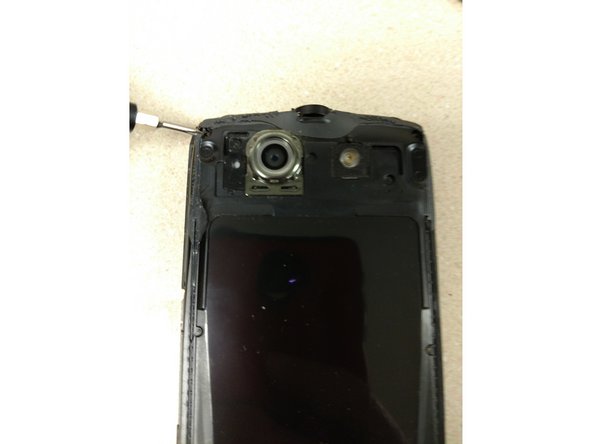

Шаг 13 Снятие винтов средней рамы
По углам расположены четыре маленьких черных винта, а над нижней парой черных винтов — два больших серебристых.
Они имеют размер Phillips P00.
Возможно, вам придется работать с герметиком.
Шаг 14 Снятие средней рамы
Здесь есть около 7 подобных клипс. Они похожи на клипсы от чехла OtterBox Defender.
Используйте маленькую плоскую отвертку, чтобы поддеть их. Скорее всего, вы сломаете одну или две.
Начните с верхней части и двигайтесь вниз.
Здесь довольно прочный герметик, а клипсы маленькие и тугие. Придется приложить некоторые усилия.
Будьте осторожны, чтобы не сломать рамку, когда вы доберетесь до нижней части телефона.
Шаг 15 Снимите среднюю рамку
Закончите снятие и извлечение средней рамки.
Извлеките также аккумулятор
Если вы заменяете только батарею, вставьте новую батарею и соберите телефон в обратном порядке.
Шаг 16 Выкручивание винтов материнской платы
Выкрутите два винта Phillips на материнской плате сверху и один снизу.
Шаг 17 Снятие переключателя спикерфона
Снимите кнопку спикерфона, подняв ее вверх и вытащив наружу.
Металлические инструменты работают лучше, только будьте осторожны, чтобы не перерезать гибкий кабель.
Эта деталь закрывается прокладкой. Отложите ее для повторной сборки.
Шаг 18 Снятие вибромотора
Выньте вибромотор. Он держится на слабом клею.
Шаг 19 Снятие верхней крышки материнской платы
Снимите верхнюю крышку материнской платы.
Вокруг места, где находится мой большой палец, может остаться немного клея.
Шаг 20 Снятие нижней крышки материнской платы
Снимите нижнюю крышку материнской платы между двумя динамиками.
Шаг 21 Снятие задней камеры (необязательно)
Откройте дверцу крышки кабельного отсека и снимите камеру.
Это не обязательно, но облегчает доступ к остальным кабелям.
Шаг 22 Отсоединение кабелей дигитайзера и экрана
Откройте дверцы кабельных отсеков и извлеките кабели для подключения дигитайзера и сенсорного экрана.
Здесь удобнее всего использовать небольшой металлический пинцет, но будьте осторожны, чтобы не сломать кабели.
Выполнить этот шаг в обратном порядке довольно сложно.
Шаг 23 Извлечение гибкого кабеля наушника
С помощью пинцета откройте крышку гибкого кабеля наушника и извлеките кабель.
Наушник является частью стеклянного экрана и не может быть заменен.
Опять же, лучше всего использовать металлический пинцет, но будьте осторожны.
Шаг 24 Извлечение кнопок и разъема для наушников
Снимите боковые кнопки с помощью пинцета (осторожно).
Разъем для наушников можно извлечь рукой.
Шаг 25 Извлечение материнской платы
Убедитесь, что sim-карта извлечена
Начните вынимать материнскую плату.
В левой нижней части телефона есть немного клея, используйте пластиковую лопатку, чтобы срезать его.
Шаг 26 Готово
Поднимите материнскую плату.
Установка нового экрана — это почти все, что вы можете сделать на данном этапе.
Чтобы собрать телефон, действуйте в обратном порядке.
Для удержания некоторых ленточных кабелей может пригодиться удобный зажим или «третья рука».
