Первый разбор лазерного принтера на iFixit.
Шаг 1 Принтер
Эта разборка HP LaserJet 1320 официально является первой разборкой лазерного принтера на iFixit.
На разборку этого удивительно сложного принтера ушло почти 7 часов.
Предупреждение под спойлером: очень приятно видеть что-то настолько ремонтопригодное.
Также ознакомьтесь с полным руководством по ремонту этого принтера!
Шаг 2 Левая боковая крышка
Согласно руководству по эксплуатации (ссылка есть в разделе «Документы»), левую крышку принтера можно открыть без каких-либо инструментов, потянув за 2 язычка.
Руководство по эксплуатации оказалось верным. К сведению, это на самом деле проще, чем кажется.
Шаг 3 Сборка форматера
Переходим к форматеру.
Открутите 2 винта на крышке порта ввода-вывода.
Открутите 6 винтов на крышке форматера.
Отсоедините 3 разъема от блока лазера, разъема картриджа и панели управления.
Отсоедините 2 плоских гибких кабеля от блока лазера и платы управления.
Хотя в руководстве по обслуживанию сказано, что не следует использовать отвертку PoziDriv, я обнаружил, что использование обычной крестовой отвертки для винтов этого принтера потребовало бы чрезмерного усилия и повредило бы винты, а отвертка PoziDriv сняла винты без каких-либо повреждений.
Шаг 4
Микросхемы на форматере:
PCA9551 I2C LED Blinker. Никогда не знал, что существует микросхема с единственной целью — мигать светодиодами.
STMicroelectronics E6V2HP
SN74LVC161284 19-разрядный интерфейс шины
SC414445VF Собственная ASIC
K4S281632F-UC75 128 Мб (16 Мб) SDRAM
74LVC573A Октальная прозрачная защелка D-типа
MR27V3202F 32Mb (4MB) Однократно программируемое ПЗУ
Шаг 5
Больше микросхем на форматере…
AT24C64 64Kb (8KB) 2-проводное последовательное EEPROM
LD1117 Регулятор напряжения с низким падением
Большой серый объект справа — это 100-контактный слот DIMM для расширения внутренней памяти.
Шаг 6 Правая боковая крышка
Снять правую крышку очень просто — достаточно отсоединить 3 защелки, повернув принтер на бок.
Шаг 7 Задняя крышка
Заднюю крышку можно снять, открутив 4 винта на задней панели принтера.
Шаг 8 Лоток дуплексера
Лоток дуплексера можно извлечь, потянув за сине-зеленый выступ, который освобождает магниты, удерживающие лоток на месте.
Шаг 9 Верхняя крышка

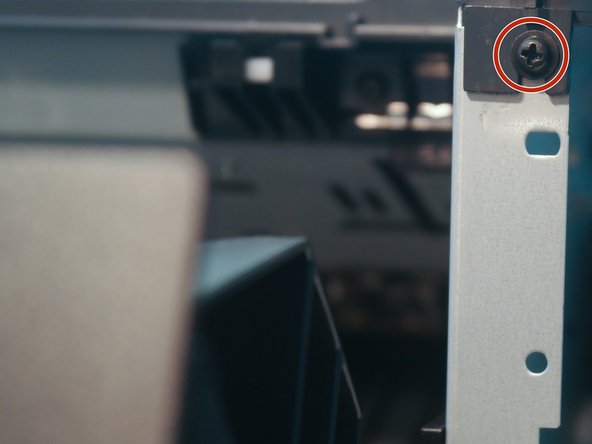

Выкрутите 2 винта на задней панели принтера, один на левой стороне и один на передней.
Шаг 10 Верхняя крышка
После отсоединения кабеля панели управления можно снять верхнюю крышку.
Шаг 11 Панель управления
Панель управления и ее печатная плата легко снимаются с помощью металлической лопатки.
Шаг 12 Лазерный узел
Отсоедините один кабель от блока лазера.
Выкрутите 4 винта из узла лазера.
Шаг 13
После снятия крышки и зажимов, удерживающих линзы, можно увидеть внутреннюю часть лазерного блока.
Чип на плате электродвигателя — AN44010A, скорее всего, это какой-то драйвер бесщеточного двигателя, хотя даташит найти не удалось.
Шаг 14
Плата, установленная на боковой стороне лазерного узла, содержит инфракрасный лазерный диод и фотодиод для определения направления луча. На ней установлена микросхема с маркировкой RH4-5444, даташит на которую найти не удалось.
Шаг 15 Вентилятор
Отсоедините кабель вентилятора от платы управления на задней панели принтера.
Снимите фиксирующий зажим с вентилятора.
Выкрутите 2 винта, крепящие вентилятор.
Хотя вентилятор еще нельзя снимать полностью, это облегчит разборку других частей принтера.
Шаг 16 Разъем картриджа
Выкрутите 1 винт из верхней части разъема картриджа.
Выкрутите 1 винт на передней части разъема картриджа.
Разъем картриджа можно извлечь из принтера.
Шаг 17 Зажим для кабеля
Зажим для кабеля лазерного блока можно извлечь из корпуса.
Шаг 18 Печатная плата дуплексера
Отсоедините кабель дуплексера от платы управления.
Отсоедините кабель соленоида дуплексера от печатной платы дуплексера.
Выкрутите один винт из печатной платы и снимите ее с принтера.
Эта крошечная плата содержит 2 NPN-транзистора с маркировкой C2120 и C1815, которые используются для управления соленоидом дуплексера.
Шаг 19 Шестерни дуплексера
Открутите 3 винта на блоке шестерен дуплексера.
Теперь редуктор дуплексера можно снять.
Выкрутите один винт, удерживающий соленоид дуплексера.
Это, по-видимому, стандартный 24-вольтовый соленоид с открытой рамкой, хотя на нем не было обнаружено никакой маркировки.
Шаг 20 Блокировка безопасности
Открутите 3 винта, чтобы снять узел блокировки безопасности.
Отсоедините 2 разъема с лопатками от микропереключателя.
Защитная блокировка предотвращает включение лазеров или высоковольтного источника питания при открытой дверце картриджа.
Шаг 21 Кабель вентилятора
Теперь кабель вентилятора можно вынуть из кабельной направляющей и снять вентилятор.
Шаг 22
Вентилятор представляет собой стандартный 24-вольтовый бесщеточный вентилятор с датчиком скорости производства Nidec.
Шаг 23 Сборка главной передачи
Отсоедините 2 кабеля от платы управления.
Снимите шестерню с вала фьюзера.
Отсоедините оставшиеся кабели в кабельной направляющей.
Шаг 24 Сборка главной шестерни
Выкрутите 4 винта, чтобы снять узел главной шестерни.
Выкрутите 1 винт, чтобы снять третий соленоид
Шаг 25 Дверца картриджа
Дверцу картриджа можно снять, открутив 2 винта на передней панели принтера.
Шаг 26 Ролик подборщика
Теперь можно снять ролик подборщика, повернув белые выступы вверх и потянув их на себя.
Шаг 27 Узел регистрации
Выкрутите 2 винта, чтобы снять планку подачи бумаги.
Выкрутите 2 (скрытых) винта, чтобы снять узел регистрации.
Шаг 28 Шестерни фьюзера
Снимите одну шестерню с выходного вала фьюзера.
Шаг 29 Разъем лотка
Отсоедините кабель от разъема лотка и выведите его через отверстие в корпусе.
Теперь вы на полпути к разборке.
Шаг 30 Кабели фьюзера
Отсоедините 2 кабеля от платы управления и извлеките их из кабельной направляющей.
Шаг 31 Кабели фьюзера

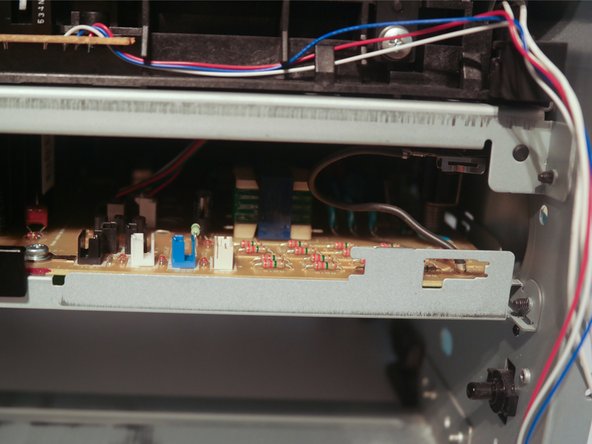

Извлеките кабельную направляющую из шасси.
Шаг 32 Кабели фьюзера
Снимите кабельную направляющую с другой стороны шасси.
Отсоедините 2 разъема от платы управления.
Шаг 33 Кабели фьюзера
Отсоедините высоковольтный провод от фьюзера.
Шаг 34 Кабели фьюзера
Отсоедините кабель разъема лотка через кабельную направляющую.
Отсоедините кабель главного двигателя.
Шаг 35 Фьюзер
Выкрутите 3 винта с правой стороны принтера.
Выкрутите 3 винта с левой стороны принтера.
Шаг 36
Теперь фьюзер можно извлечь из принтера.
Шаг 37
Выкрутите один винт на передней части фьюзера.
Выкрутите один винт в верхней части фьюзера.
Теперь можно снять узел вывода бумаги.
Шаг 38
Снимите по одной пружине и одному винту с каждой стороны фьюзера.
Шаг 39
Снимите большие пружины с каждой стороны фьюзера, надавив на пластиковые вставки.
Пружины вылетят с силой, если не удерживать их плоскогубцами.
Выкрутите один винт на фьюзере.
Шаг 40
Снимите металлическую деталь, удерживаемую пружиной, с каждой стороны фьюзера.
Шаг 41
Ролик фьюзера можно извлечь из принтера.
Белые провода слева подключены к датчику температуры.
Большой разъем справа подключается к нагревательному элементу и термопредохранителю.
Шаг 42
Отсоедините защелкивающийся разъем с правой стороны валика фьюзера.
Нагревательный элемент можно извлечь из его канала в валике.
Нагревательный элемент представляет собой толстопленочный керамический нагреватель мощностью 576 Вт.
Шаг 43
Снимите пластиковый зажим с обеих сторон валика.
Фьюзинговую пленку можно сдвинуть с валика без мешающих зажимов.
Шаг 44
После снятия металлической крышки можно извлечь датчик температуры (красный) и термопредохранитель (оранжевый).
Провода обоих компонентов имеют очень толстую силиконовую изоляцию для защиты от нагрева.
Шаг 45
После снятия пластикового зажима можно извлечь прижимной валик из мягкого поролона.
Металлический стержень в ролике позволяет ему заряжаться отрицательно, что предотвращает прилипание тонера к фьюзинговой пленке. Каждый конец стержня покрыт проводящей черной жидкостью, которая помогает ему установить контакт с высоковольтным разъемом.
Шаг 46
Открутите 2 винта, чтобы снять металлический стержень с фьюзера.
Открутив один винт, можно извлечь небольшую печатную плату.

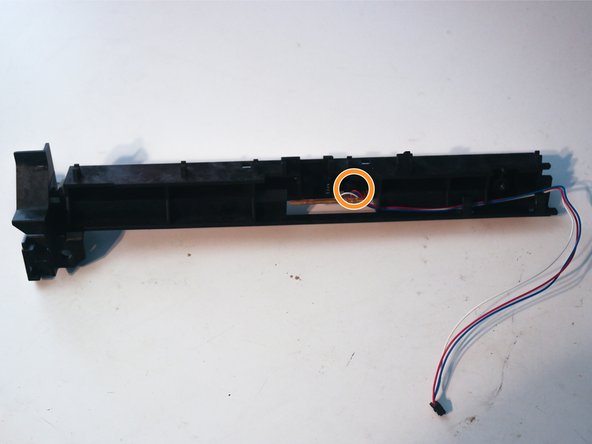

На плате находится датчик прерывания луча, который содержит инфракрасный светодиод, направленный на инфракрасный фототранзистор. Когда какой-либо предмет попадает в щель и прерывает луч, фототранзистор фиксирует это как падение инфракрасного света.
Шаг 47 Средняя рамка
Открутите 4 винта с каждой стороны принтера, чтобы снять металлическую среднюю раму, которая удерживает шасси вместе.
Теперь можно увидеть массивную плату управления.
Шаг 48 Пластина подачи бумаги
Снимите металлическую пластину подачи бумаги с механизма подачи бумаги.
Шаг 49 Кабели платы управления
Извлеките разъем лотка и кабели двигателя из кабельной направляющей.
Высоковольтный коронирующий провод, используемый для подачи заряда на бумагу, виден на правой из этих фотографий (металлическая полоса с шипами, прикрепленная к узлу подачи бумаги).
Шаг 50 Плата управления
Выкрутите один винт, удерживающий направляющую кабеля разъема лотка, а затем снимите направляющую кабеля.
Выкрутите один винт на шасси принтера.
Шаг 51 Плата управления
Выкрутите 2 винта с левой стороны шасси.
Проденьте кабели блокировки и форматера через отверстие в шасси.
Шаг 52 Плата управления
Согните шасси, чтобы освободить плату управления, и отсоедините 2 кабеля от узла подачи бумаги, чтобы снять плату управления.
Шаг 53 Плата управления
Открутите 4 винта на плате управления, чтобы снять ее с металлической пластины.
Шаг 54
Вот основные компоненты на верхней стороне платы управления:
2SK3561 Переключающий регулятор MOSFET
Тиристор CR8KM-12A (скорее всего, для управления фьюзером)
YG862C15R Диод с барьером Шоттки
Неопознанные высоковольтные трансформаторы
Конденсатор 220uF 200V
Главный коммутационный трансформатор
Шаг 55
Микросхемы на обратной стороне платы:
STMicroelectronics 324 E9SU518 — Возможно, LM324 Quad Op Amp?
STMicroelectronics 339 E9W2513 — Возможно, LM339 Quad Comparator?
Неопознанная микросхема Texas Instruments со стертым номером детали.
Силовой МОП-транзистор A2714
Большой QFP-чип со стертым номером детали и красной и синей метками сверху.
Интересно, что все микросхемы были покрыты прозрачным слоем, который затруднял чтение номеров деталей.
Похоже, что тот, кто разрабатывал эту плату, пытался предотвратить обратный инжиниринг, затрудняя чтение номеров деталей на микросхемах.
Шаг 56 Главный двигатель

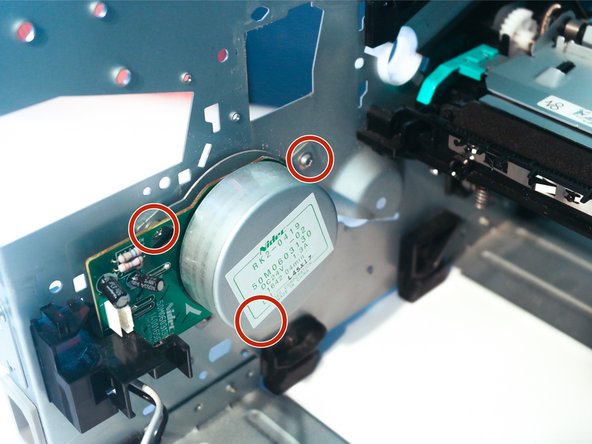

Главный двигатель можно снять, отсоединив направляющую кабеля и открутив 3 винта.
Шаг 57
Двигатель — Nidec RK2-0419, который, похоже, является довольно мощным бесщеточным двигателем типа «outrunner», рассчитанным на 1,3 А при 24 В. Ротор (круглая металлическая часть) имеет диаметр около 3 дюймов, а весь мотор весит около 15 унций.
Возможно, этот двигатель специально разработан для использования в этом принтере, так как на нем и многих других компонентах есть номер с форматом RK2-0xxx.
Единственная микросхема на моторе — это драйвер бесщеточного двигателя BD6761FS.
На этом этапе от принтера осталось только металлическое шасси и узел подачи бумаги — большой кусок пластика, содержащий еще 2 датчика прерывания луча.
Шаг 58
Этот принтер получил отличную оценку ремонтопригодности — 10/10.
Не используются клеи, термопластичная фиксация, точечная сварка или заклепки.
Сервисные руководства для этого и большинства принтеров HP легко найти и они бесплатны.
Запасные части легко найти.
Принтер предназначен для ремонта.
