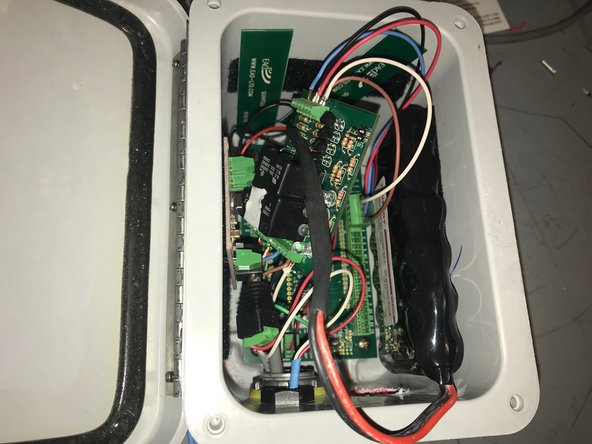

Шаг 1 Обзор узла
Как правило, в узле также присутствуют ультразвуковые компоненты, такие как провода. В нашем узле ультразвук не подключен, чтобы полностью сосредоточиться на автосамплере.
Шаг 2 Отсоедините и извлеките батарею
Убедитесь, что вы сначала извлекли батарею, прежде чем делать что-либо еще.

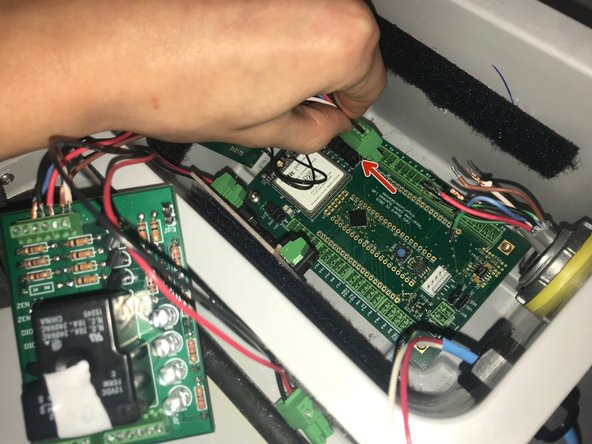

Шаг 3 Отключите реле
Если вы решите отсоединить провода от клеммы, мы рекомендуем вам либо записать расположение проводов на клемме, либо обратиться к нашей документации по выводам при сборке.
Шаг 4 Снимите солнечное зарядное устройство
Чтобы отсоединить обведенную синим точку на солнечном зарядном устройстве, необходимо снять клемму в синем круге на плате.
Шаг 5 Снимите модуль ячеек с платы
Потяните модуль снизу; при другом способе потянуть модуль можно повредить его
Шаг 6 Открутите и снимите плату
На втором изображении один из винтов уже откручен
Шаг 7 Обзор узла
Когда внутренняя часть маленького узла удалена, вот компоненты, которые вы должны увидеть (слева направо)
Батарея
Солнечное зарядное устройство с прикрепленной клеммой
Реле с прикрепленной клеммой
Модуль с прикрепленной антенной
Плата с 4 винтами
