Разборка аккумуляторного блока Sony SRS-BTX300

44 просмотров
09 декабря 2023

Шаг 1 Откройте панель аккумулятора и снимите резиновые уплотнители

Sony SRS-BTX300 Battery Pack Disassembly, Open battery panel remove rubber seals: step 1, image 1 of 1

Откройте панель аккумулятора, сняв два резиновых уплотнителя.

Шаг 2 Открутите винты панели аккумулятора

Sony SRS-BTX300 Battery Pack Disassembly, Open battery panel screws: step 2, image 1 of 1

Используйте крестообразную отвертку, чтобы открыть панель аккумулятора.

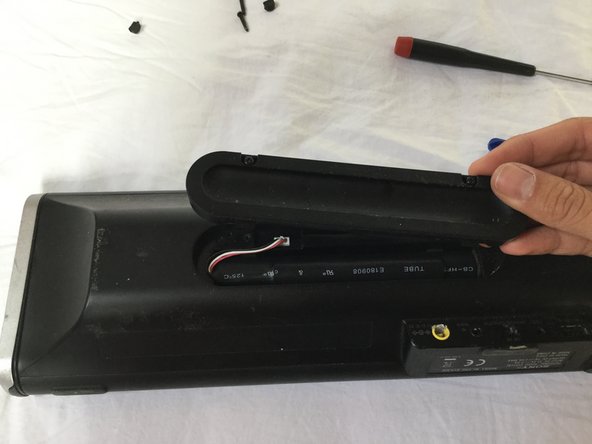

Шаг 3 Извлеките батарею

Sony SRS-BTX300 Battery Pack Disassembly, Remove the battery: step 3, image 1 of 2Sony SRS-BTX300 Battery Pack Disassembly, Remove the battery: step 3, image 2 of 2

Поднимите панель и отсоедините батарею.

Шаг 4 Открутите винты аккумулятора

Sony SRS-BTX300 Battery Pack Disassembly, Remove battery screws: step 4, image 1 of 1

Под батареей находятся два винта с крестообразным наконечником. Открутите их, чтобы продолжить разборку материнской платы.

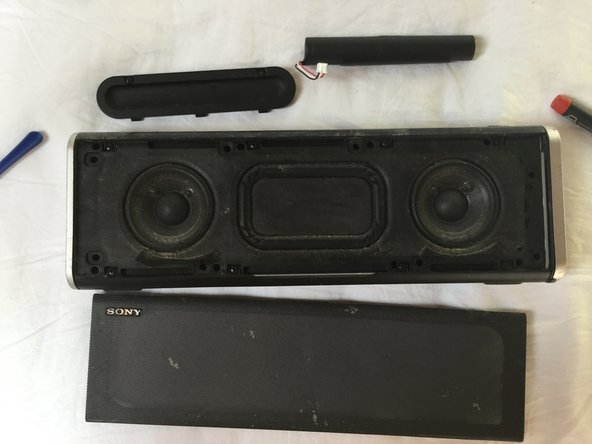

Шаг 5 Снимите передний корпус

Sony SRS-BTX300 Battery Pack Disassembly, Remove front enclosure: step 5, image 1 of 3Sony SRS-BTX300 Battery Pack Disassembly, Remove front enclosure: step 5, image 2 of 3Sony SRS-BTX300 Battery Pack Disassembly, Remove front enclosure: step 5, image 3 of 3

Подденьте переднюю панель с помощью лопатки.

Шаг 6 Открутите передние винты

Sony SRS-BTX300 Battery Pack Disassembly, Remove front screws: step 6, image 1 of 1

С помощью крестообразной отвертки выкрутите все винты. Должно остаться 17 винтов.

Шаг 7 Снимите нижний корпус

Sony SRS-BTX300 Battery Pack Disassembly, Remove bottom enclosure: step 7, image 1 of 2Sony SRS-BTX300 Battery Pack Disassembly, Remove bottom enclosure: step 7, image 2 of 2

Аккуратно потяните нижний корпус вниз и снимите его.

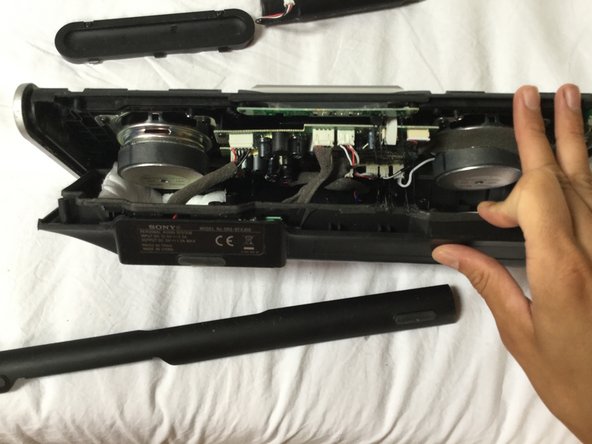

Шаг 8 Снимите задний корпус

Sony SRS-BTX300 Battery Pack Disassembly, Remove back enclosure: step 8, image 1 of 3Sony SRS-BTX300 Battery Pack Disassembly, Remove back enclosure: step 8, image 2 of 3Sony SRS-BTX300 Battery Pack Disassembly, Remove back enclosure: step 8, image 3 of 3

Пальцами снимите задний корпус. Перед полным снятием отсоедините кабели.
