Введение
Большинство ремонтных работ требует вскрытия эспрессо-кофемашины. Это показано здесь. Обратите внимание, что есть модели с декоративной рамкой из металла (показано здесь), а есть — из пластика.
Шаг 1. Как открыть корпус Saeco Moltio (с металлической рамкой)
Сначала проверьте, какая модель перед вами: Декоративная рамка сделана из хромированного металла (рисунок 1) или из металлизированного пластика (рисунок 2). Во втором случае следуйте этому руководству, в первом случае вы находитесь в правильном месте.
Шаг 2
Никогда не забывайте отключать питание!
Снимите резервуар для воды, блок заваривания, резервуар для молока, крышку для хранения кофейных зерен и поддон для сбора капель.
Снимите блокировку контейнера для хранения кофейных зерен, нажав кнопку внутрь.
Выньте контейнер для хранения кофейных зерен.
Шаг 3

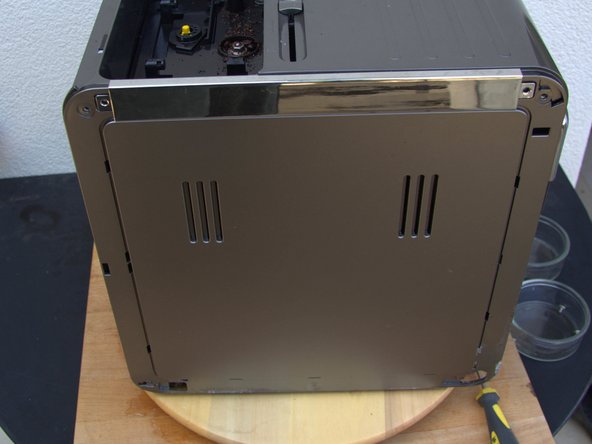

Выкрутите 4 винта Torx T10 из левой металлической рамы.
Снимите 3 нижние части металлической рамы.
Шаг 4
Откройте крышку для обслуживания.
Выкрутите винт Torx T10 из металлической рамы.
Выкрутите 4 винта Torx T10 из углов металлической рамы.
Крышка для обслуживания крепится к задней части металлической рамы. Поднимите ее наружу, чтобы снять.
Снимите нижние части металлической рамы.
Шаг 5
Выкрутите 4 винта Torx T10.
Верхняя часть правой металлической рамы крепится 2 частично скрытыми винтами Torx T10. Вы можете добраться до заднего из них через отверстие в правом углу сзади. Ослабьте винт, чтобы немного сдвинуть металлическую раму наружу.
Выкрутите 2 винта, удерживающие механизм закрытия контейнера для хранения бобов.
Теперь винт в передней части металлической рамы должен быть под рукой, и вы сможете полностью снять металлическую раму. Однако в данном случае это было сделано иначе.
Шаг 6
Осторожно снимите верхнюю крышку с устройства.
При сборке устройства убедитесь, что ползунок механизма разблокировки контейнера для хранения бобов правильно встал на свое место.
Извлеките механизм разблокировки из контейнера для хранения бобов.
Шаг 7
На следующем этапе будет снята несущая пластина контейнера для бобов. Пока не снимайте ее, так как кабель данных все еще соединяет ее с датчиком на крышке контейнера для бобов.
Пластина закреплена пятью винтами Torx T10. Выкрутите их, если вы этого еще не сделали.
Приподнимите пластину, но пока не снимайте ее полностью. Сначала необходимо снять датчик крышки отсека для бобов.
Шаг 8
Осторожно отодвиньте и снимите крышку с датчиком крышки отсека для бобов.
Дайте датчику выпасть через отверстие.
Снимите несущую пластину крышки отсека для бобов.
Шаг 9
Левая сторона по-прежнему крепится двумя винтами Torx T10 в верхней части. Выкрутите их.
Шаг 10
Теперь левая сторона свободна и может быть снята вверх.
