Введение
Джойстики контроллера TerraCopter Evo используются для управления дроном в полете и на земле. Джойстики могут отломиться от контроллера или отделиться от своих узлов. Это руководство поможет открыть контроллер и полностью заменить джойстики. Если джойстики повреждены только косметически, вы можете просто перейти к шагу 2, а затем собрать контроллер с новыми джойстиками. Однако если ваши джойстики не обрабатывают ввод правильно или вообще не обрабатывают, вам потребуется пайка, чтобы заменить электрический компонент. Ознакомьтесь с нашим руководством «Как паять и отпаивать соединения», если вы не знакомы с передовыми методами пайки.
Шаг 1 Батарея контроллера
С помощью крестовой отвёртки № 0 открутите винт, соединяющий крышку батарейного отсека с контроллером.
Снимите крышку батарейного отсека с контроллера.
Шаг 2
Извлеките все четыре батарейки AA из контроллера.
Шаг 3 Протокол открытия контроллера TerraCopter EVO

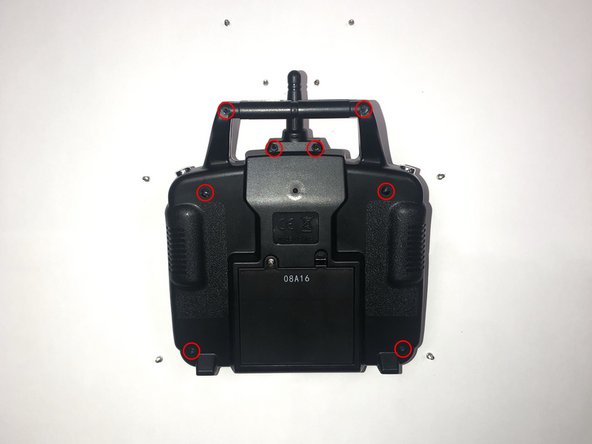

Обратите внимание: четыре винта Phillips на задней панели на миллиметр длиннее, чем два винта возле антенны и два винта на ручке.
Ориентируйте контроллер так, чтобы отсек для батарей был обращен вверх.
Выкрутите из корпуса четыре винта Phillips #1 диаметром 5 мм и четыре винта Phillips 4 мм.
Шаг 4
Поскольку провода от аккумулятора все еще подключены, осторожно сдвиньте заднюю панель вниз, чтобы обнажить материнскую плату.
Шаг 5 Левый и правый джойстик
Выкрутите восемь 5-миллиметровых винтов Phillips #1 из материнской платы.
Шаг 6

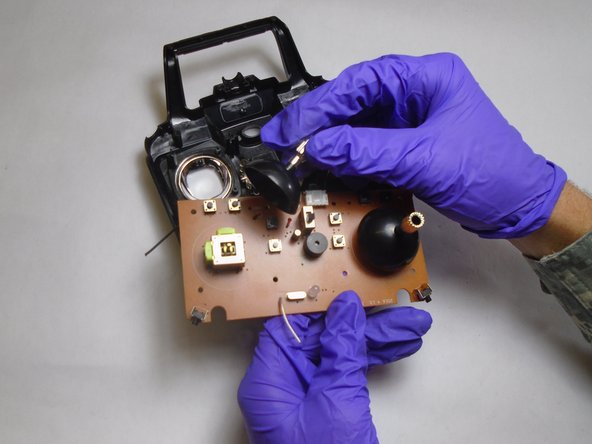

После удаления винтов сориентируйте материнскую плату так, чтобы сторона с черными джойстиками была обращена вверх.
Вытащите черные пластиковые джойстики из материнской платы.
Шаг 7
После извлечения джойстиков сориентируйте материнскую плату так, чтобы зеленая сторона была обращена вверх.
На зеленой стороне материнской платы найдите два набора десятиконтактных штырьков, которые крепят джойстик к материнской плате.
Шаг 8
Расплавьте паяльником имеющиеся точки припоя на массивах контактов и снимите джойстик с материнской платы.
Ознакомьтесь с нашим руководством «Как паять и отпаивать соединения», если вы не знакомы с методами пайки.
