Введение
В поисках ответов на проблему произвольно открывающегося лотка для компакт-дисков на оборудовании Philips, я также попробовал несколько раз описанный ремонт на переключателе открытия/закрытия. Но переключатель был в порядке. Поэтому, копнув глубже, я обнаружил интересный способ кодирования различных кнопок, используемых в этом устройстве, и проблемы, возникающие при этом.
https://www.philips.de/c-p/BTM2310_12/mi…
Шаг 1 Открыть
Открутите винты
Шаг 2 Открыть

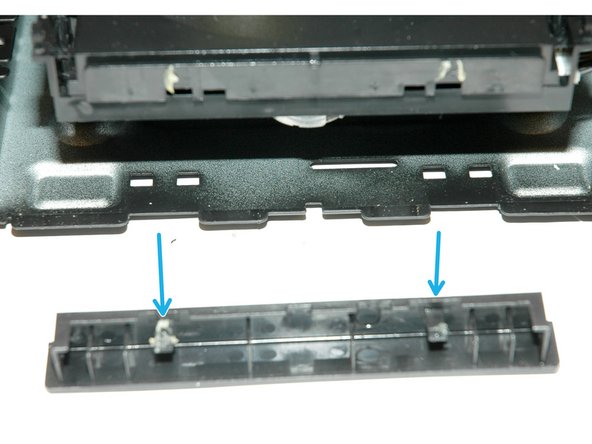

Откройте лоток и отстегните переднюю часть лотка.
Там находятся два крючка и немного клея
Закройте лоток
Открутите винты на передней панели
Снимите переднюю панель
Шаг 3 Снимите печатную плату
Открутите винты
Снимите печатную плату с передней панели
Шаг 4 Измерение
Это участок кнопок. Каждая из них при нажатии замыкает на землю одно соединение в цепи резисторов. По сути, это переменный резистор для микроконтроллера на другом конце ленточного кабеля. Микроконтроллер измеряет сопротивление и решает, какое значение означает то или иное нажатие клавиши.
Проблема возникает, когда из-за грязи или других причин появляется другое сопротивление. Тогда вся схема может вести себя так, как будто нажимаются случайные клавиши.
Отсоедините ленточный кабель
Измерьте сопротивление относительно земли в этой точке. Должно быть OL (разомкнуто).
Если нет, измерьте сопротивление между кнопками. Ищите наименьшее сопротивление. Это то место, где вы хотите заменить кнопку.
Сопротивления (в кружках) слева направо: 1k, 1k2, 1k8, 1k8, 2k7, 4k7.
Шаг 5 Снимите/замените/очистите кнопку
Снимите кнопку и либо почистите ее, либо замените.
Я не нашел способа открыть и заново запечатать кнопку, поэтому вместо этого заказал запасные кнопки. Они очень дешевые.
