Введение
В нашем ассортименте IP-телефонов Cisco довольно часто встречаются жалобы на то, что кнопки залипают или не нажимаются, не работает крючок трубки и т. д. В большинстве случаев мы просто заменяем телефон. Однако, потратив 5-10 минут своего времени, вы можете привести эти телефоны в порядок и вернуть их на склад (или использовать в свое удовольствие).
Шаг 1 Отсоедините трубку и подставку
Переверните телефон. Отсоедините все провода. Отсоедините подставку. Для этого нужно отжать две защелки, которые держат подставку. Возможно, вам понадобится отвертка или что-то еще, чтобы надавить на них.
Шаг 2 Открутите винты, удерживающие подставку.
Открутите два видимых винта в верхней части телефона.
Два винта на нижней части закрыты резиновой ножкой.
Пятый винт спрятан под крючком трубки. Для его извлечения используйте звездообразную отвертку.
Шаг 3 Снимите заднюю крышку
Снятие задней части может быть сложным… Нижняя часть легко снимается после удаления винтов, однако верхняя часть имеет зацепы.
Возможно, вам придется попытаться «сдвинуть» заднюю часть вниз, или попытаться молиться, чтобы передняя часть поднялась вверх.
Шаг 4 Отсоединение экрана
Чтобы извлечь плоский кабель, осторожно нажмите на серый фиксатор, а затем извлеките ленточный кабель.
Шаг 5 Снимите основную плату
Отсоедините все видимые провода (микрофон, спикерфон и элементы управления крючком трубки).
Выкрутите все видимые винты. Два винта в верхней части имеют меньший размер, поэтому вы можете использовать биту с меньшей головкой.
Шаг 6 Очистите резиновые элементы клавиатуры
Теперь можно почистить резиновую накладку кнопки. Если пользователь пролил что-то на телефон, возможно, придется очистить не только резиновую часть, но и пластиковые кнопки.

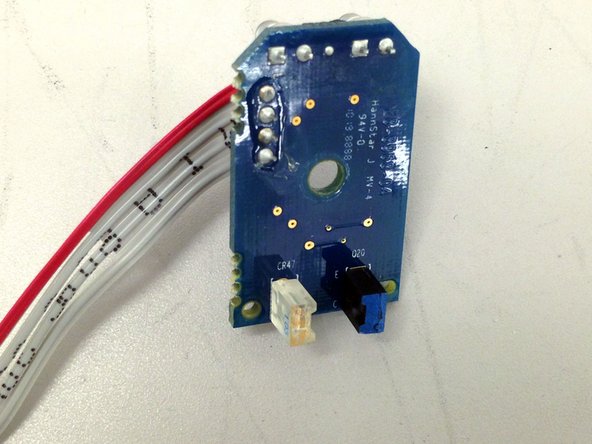

Шаг 7 Очистите область крючка телефонной трубки
Открутите один винт, который удерживает плату управления трубкой.
Отсоедините пружину, удерживающую переключатель крючка.
Очистите эту область.
Шаг 8 Откройте и почистите динамик
Корпус динамика покрыт какой-то прорезиненной пленкой. Возможно, вам придется ее сохранить, так как она улучшает звук.
Там есть четыре винта, один открытый, а три закрыты резиновой пленкой.
После того как все четыре винта удалены, подденьте и потяните крышку блока динамиков. На ней есть резиновая прокладка, которая может удерживать ее на месте.
Шаг 9 Передняя часть корпуса с дисплеем
После извлечения основной платы открывается доступ к дисплею и всем кнопкам.
Шаг 10 Дисплей с сенсорным экраном
Дисплей с сенсорным экраном
Шаг 11 Телефонный динамик
Телефонный динамик
Шаг 12 Микрофон Cisco
Микрофон IP-телефона Cisco. Он устанавливается в мягкий резиновый блок.
