Шаг 1 Левая боковая крышка
Потяните за два выступа на задней панели принтера, чтобы освободить левую боковую крышку.
Снимите крышку, повернув ее к передней части принтера.
Шаг 2 Правая боковая крышка
Повернув принтер так, чтобы правая сторона была обращена вверх, с помощью металлической лопатки отсоедините 3 язычка, удерживающих правую боковую крышку на месте.
Поднимите крышку с принтера.
Шаг 3 Задняя крышка
Открутите 4 винта на задней панели принтера.
Снимите заднюю крышку.
Шаг 4 Верхняя крышка
Открутите 2 винта на задней панели принтера, один слева и один спереди.
На втором изображении показан снятый форматер, но для замены верхней крышки снимать форматер необязательно.
Шаг 5 Верхняя крышка
Отсоедините кабель панели управления и снимите верхнюю крышку.
Шаг 6 Печатная плата дуплексера
Отсоедините один кабель от главной платы принтера.
Отсоедините кабель соленоида дуплексера от печатной платы дуплексера.
Выкрутите один винт на печатной плате дуплексера и извлеките печатную плату из принтера.
Шаг 7 Шестерни дуплексера
Выкрутите 3 винта, крепящие шестерни дуплексера к принтеру, и снимите шестерни.
Шаг 8 Вентилятор
Отсоедините кабель вентилятора от главной платы принтера.
Снимите зажим, удерживающий вентилятор.
Выкрутите 2 винта, удерживающие вентилятор.
Шаг 9 Кабель вентилятора
Извлеките кабель вентилятора из кабельной направляющей.
Шаг 10 Сборка главной шестерни
Выкрутите 4 винта на правой стороне принтера и снимите узел главной передачи.

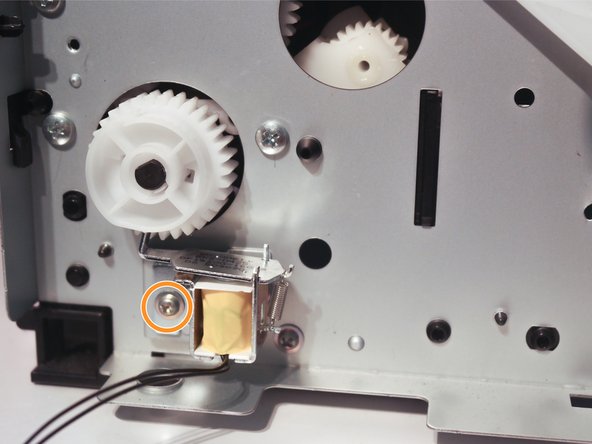

Выкрутите один винт и снимите соленоид приемника лотка 2.
Шаг 11 Сборка главной передачи
Отсоедините 2 кабеля от главной платы принтера.
Снимите шестерню с вала фьюзера, нажав на выступ с помощью пробки или аналогичного инструмента.
Извлеките оставшиеся кабели из кабельной направляющей.
