Введение
Это руководство посвящено модели Black&Decker GS720; номер серии можно найти на наклейке сбоку изделия, рядом с логотипом.
При интенсивном или неправильном использовании садового триммера лезвие может затупиться, что сделает изделие бесполезным. Небрежная замена лезвия может быть опасна, особенно при работе с острыми лезвиями. Это руководство также может быть использовано для того, чтобы узнать, как снять лезвие в случае необходимости технического обслуживания.
Шаг 1 Лезвие
Выкрутите пять 1,4-миллиметровых винтов Philips #2 снизу с помощью отвертки Philips.
Снимите металлическую защитную планку и извлеките лезвие из машины.

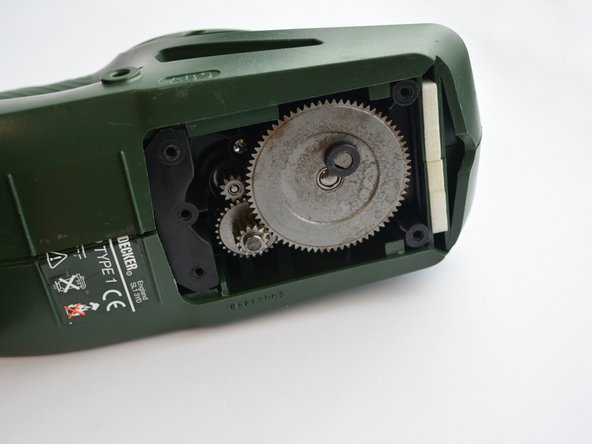

При снятии лезвия шестеренки, расположенные под ним, могут выпасть. Следите за тем, чтобы не потерять ни одну из шестеренок. Если шестеренки все же выпадут, их можно легко вернуть на место (см. рисунок 3).
Шаг 2
Ослабьте гайки с помощью гаечного ключа
Вам может понадобиться другой инструмент (например, плоскогубцы или гаечный ключ) и/или человек, который поможет вам предотвратить проворачивание болта при вращении гайки.
Снимите верхнюю планку, чтобы получить доступ к среднему лезвию.
Снимите среднее лезвие.
Шаг 3
Смажьте новое лезвие и установите его на другое лезвие.
Следите за тем, чтобы лезвие было выровнено правильно, острым краем к другому лезвию (см. рисунок 2).
Шаг 4
При повторной сборке лезвий следите за тем, чтобы распорки были установлены в предназначенные для них пазы, чтобы обеспечить плавную работу лезвий.
