Введение
В этом руководстве показано, как заменить экран DigiLand DL8006. Если ваше устройство не загорается, не реагирует на прикосновения или на экране наблюдаются линии, черные точки, мерцание экрана или обесцвеченные участки, возможно, вам необходимо заменить экран ЖК-дисплея. Это руководство требует снятия батареи и материнской платы: если вы не знаете, как выполнить эти действия, обратитесь к другим нашим руководствам.
Шаг 1 Экран ЖК-дисплея
Положите устройство на переднюю панель задней стороной вверх.
С помощью инструмента для открывания аккуратно подденьте края задней крышки устройства. Медленно проделайте весь путь вокруг устройства, пока панель не освободится.
После снятия панели удалите серебристую/металлическую ленту с нижнего торца планшета.
Шаг 2
Отсоедините красно-черный шнур, соединяющий материнскую плату и нижний торец планшета.
Отсоедините ленточный кабель, проходящий над батареей. Это можно сделать, поддев фиксирующий язычок разъема ZIF, подняв его вверх и вытащив кабель из разъема.
Шаг 3
Отсоедините красно-черный шнур, соединяющий материнскую плату и камеру. Этот шнур находится на верхнем конце устройства.
Отсоедините красно-синий шнур, соединяющий аккумулятор с материнской платой.
Снимите ленту, соединяющую заднюю часть светодиодного экрана и материнскую плату.
Шаг 4
Отсоедините кабель, соединяющий материнскую плату с левой стороной устройства.
Отсоедините оба кабеля, соединяющие камеру с материнской платой.
Шаг 5

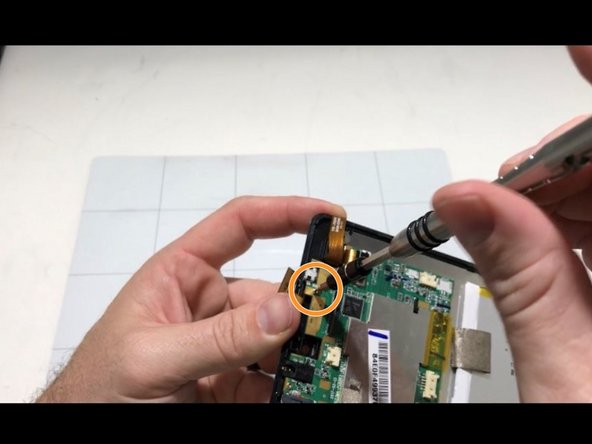

Выкрутите винт в левом углу материнской платы с помощью крестовой отвертки № 0.
Выкрутите винт под ленточным кабелем с помощью крестовой отвертки № 0.
Отверткой Phillips #0 открутите винт в верхней части материнской платы.
Шаг 6
Аккуратно извлеките материнскую плату из устройства и отложите ее в сторону.
Шаг 7
Отверткой Phillips #0 открутите 3 винта, крепящие светодиодный экран. Эти винты находятся в верхней правой, нижней правой и нижней левой частях устройства.
Шаг 8
Используя инструмент для открывания, аккуратно отделите ЖК-экран от стеклянного экрана.
Извлеките батарею, используя инструмент для открывания, или удалив ленту на верхнем и нижнем конце батареи. После этого можно вставить новый ЖК-экран.
