Введение
Используйте это руководство для замены вышедшего из строя жесткого диска.
Шаг 1 Извлеките батарею
Используйте защелку слева, чтобы разблокировать батарею
Используйте защелку справа, чтобы извлечь батарею
Шаг 2 Открутите винты корпуса
Открутите винты корпуса
Десять 8-миллиметровых крестообразных #1
Шаг 3 Извлеките оптический привод
Используйте выколотку для извлечения оптического привода
Шаг 4 Снимите резиновые ножки
С помощью ушпуджера снимите левую и правую резиновые ножки

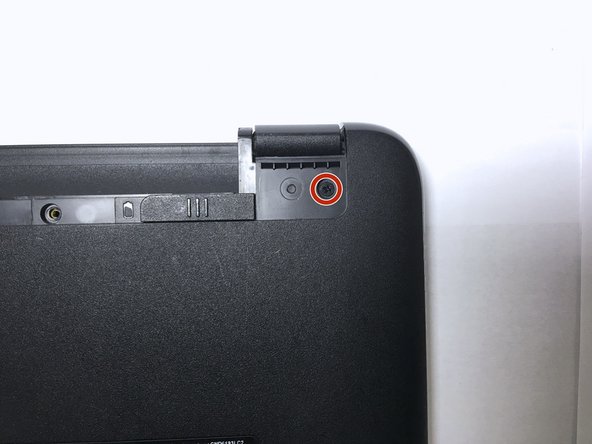

Шаг 5 Открутите винты под резиновыми ножками
Выкрутите винты, расположенные под обеими резиновыми ножками.
Два 8-миллиметровых крестообразных винта №1
Шаг 6 Снимите нижнюю часть корпуса
Используйте инструмент для поддевания, чтобы снять нижнюю часть корпуса.
Осторожно, чтобы не повредить клипсы, которые удерживают нижнюю часть корпуса.
Мне показалось, что проще начать с противоположной стороны от петель.
Шаг 7. Снимите кронштейн жесткого диска
Открутите винты, крепящие кронштейн жесткого диска
Три 3-миллиметровых крестообразных #0

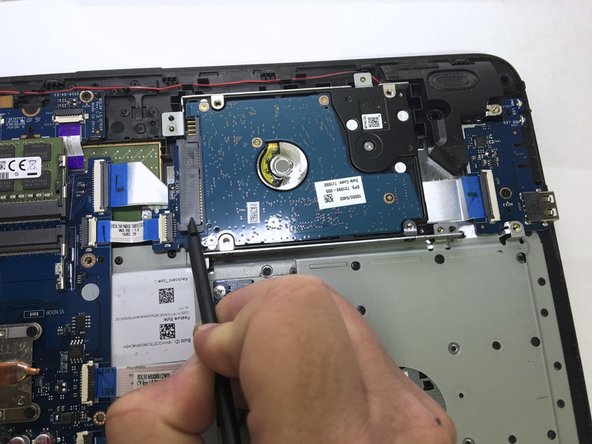

Шаг 8 Отсоедините жесткий диск
С помощью пассатижей ослабьте разъем SATA, затем отсоедините кабель и снимите жесткий диск.
Шаг 9 Снимите кронштейн с жесткого диска
Выкрутите винты кронштейна из жесткого диска.
Четыре 3-миллиметровых крестообразных винта № 1
При сборке убедитесь, что жесткий диск правильно установлен в кронштейнах.
