Введение
Если треснула внешняя пластиковая линза всего корпуса лампы, лампочки рискуют оказаться не полностью защищенными. По этой причине необходимо заменить весь корпус. Воспользуйтесь этим руководством, чтобы заменить треснувший или поврежденный задний фонарь новым, полностью исправным задним фонарем.
Шаг 1 Задний фонарь
Выключите автомобиль и отсоедините аккумулятор. Для этого отсоедините красный положительный провод аккумулятора с помощью ключа на 10 мм.
Отключение аккумулятора автомобиля важно, чтобы избежать возможного поражения электрическим током.
Шаг 2
Откройте люк багажника с помощью кнопки на нижней стороне кромки люка. Чтобы открыть люк, автомобиль должен быть полностью разблокирован.
Шаг 3
Снимите все черные пластиковые фиксаторы 17 x 10 мм в крышке внешнего обода, где обычно располагается люк.
С помощью отвертки Phillips #2 надавите на их отверстия, чтобы освободить механизм блокировки. Затем, используя инструмент для снятия крепежа, подденьте их.
Шаг 4
Снимите крышку под фиксаторами.
Выкрутите 10-миллиметровый болт с левой или правой стороны (в зависимости от того, с какой стороны вы работаете) с помощью торцевого ключа на 10 мм.
Шаг 5
С помощью плоской отвертки или инструмента для снятия крепежа снимите небольшую крышку внутри багажника, рядом с которой будет находиться боковая часть корпуса.

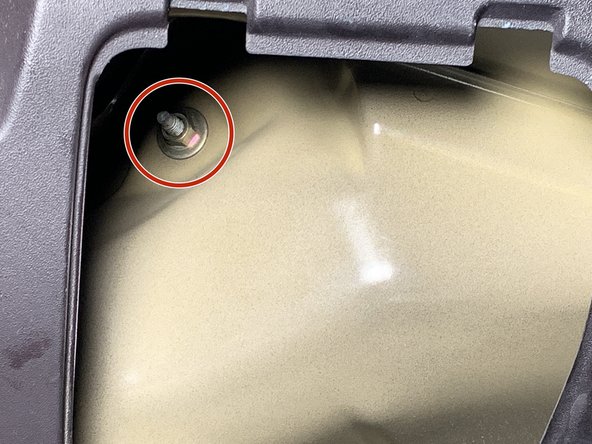

После снятия крышки откроется внешний корпус заднего фонаря. Открутите самую левую 10-миллиметровую гайку на внешнем корпусе, используя торцевой ключ на 10 мм.
Шаг 6
Снимайте задний фонарь аккуратно, чтобы не помять корпус. При желании можно использовать полотенце вместе с отверткой. Также необходимо хорошо держать задний фонарь, чтобы он не упал.
С помощью отвертки с плоской головкой или выколотки снимите треснувший корпус лампы. На обратной стороне корпуса находятся 4 отдельных проводных разъема:
группа зеленых и черных проводов, прикрепленных к серой пластиковой головке
группа зеленых и черных проводов, прикрепленных к черной резиновой головке
группа красных и черных проводов, закрепленных на серой пластмассовой головке
группа черных и желтых проводов, прикрепленных к черной пластиковой головке.
Шаг 7
Отсоедините провода лампового блока. Выкрутите 3 пластиковые головки против часовой стрелки и вытащите черную резиновую головку. На внутренней стороне резиновой головки находится зажим для крепления этого набора проводов. Снимите зажатые провода.
