Введение
Чтобы снять динамик, сначала нужно извлечь аккумулятор, открыть телефон и снять материнскую плату. Будьте готовы использовать инструмент для открывания пластика, отвертку T5 Torx, шило и пистолет с головкой или фен.
Шаг 1 Аккумулятор
Подденьте заднюю крышку с задней стороны телефона.
Шаг 2
Вставьте пробойник или инструмент для вскрытия пластика в небольшую выемку у основания аккумулятора.
Поднимите аккумулятор из телефона.
Шаг 3 Антенна
Выкрутите четыре винта T5 Torx диаметром 5,0 мм по углам телефона.
Выкрутите три винта 5,5 мм T5 Torx с задней стороны телефона.
Поднимите черную резиновую крышку рядом со слотом для SD-карты.
Выкрутите один винт 5,5 мм T5 Torx под откидной крышкой.
Не пытайтесь открутить винты с большим усилием. Эти винты маленькие, и их легко сорвать.
Шаг 4
Снимите заднюю крышку телефона, аккуратно поддев язычки, расположенные в верхней части телефона рядом с кнопкой блокировки.
В этих небольших местах используйте открывалку или пассатижи, так как пластиковые выступы можно легко сломать.
Поднимите язычки, расположенные в нижней части телефона, чтобы продолжить снятие задней крышки.
Шаг 5
Проведите инструментом для открывания между зазором от задней части корпуса до передней.
После разделения сторон убедитесь, что между задней частью корпуса и остальной частью телефона есть заметный зазор.
После отсоединения защелок и сдвигания боковых сторон вниз должен остаться заметный зазор между передней и задней частями корпуса.
Шаг 6
Осторожно отделите заднюю крышку от остальной части телефона, приподняв ее.
Не отделяйте корпус от остальной части телефона полностью. Антенна подключена к обоим корпусам.
Шаг 7
Отсоедините антенну от ее корпуса на материнской плате, осторожно приподняв ее.
Шаг 8
Извлеките антенну из направляющей вдоль боковой стороны телефона.
Когда антенна будет отсоединена, снимите задний корпус и антенну с телефона.
Антенна припаяна к заднему корпусу. Не тяните с большой силой.
Шаг 9 Материнская плата
Чтобы снять материнскую плату, сначала отделите правую часть материнской платы, где расположены внешние разъемы, от остальной части телефона.
Для этого подденьте черным пластиком и материнской платой два порта на телефоне и подденьте их.
После извлечения материнская плата должна легко подниматься вверх.
Если белая резиновая деталь двигается, при сборке установите ее на место.
Шаг 10

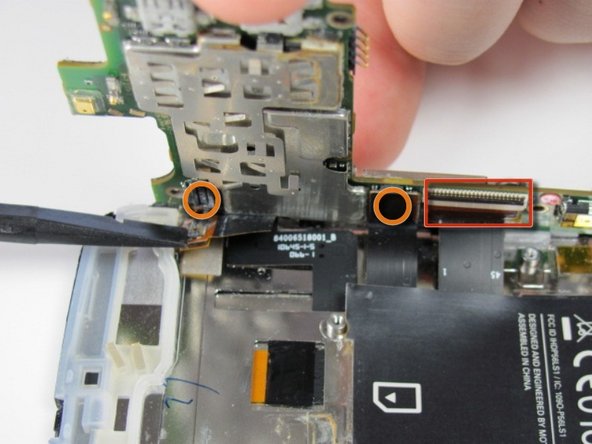

Сначала необходимо отсоединить несколько разъемов, чтобы полностью отделить материнскую плату от остальной части телефона.
Соединение, выделенное красным квадратиком, нужно потянуть вниз, а не наружу.
С помощью инструмента Spudger отделите два соединения на материнской плате, выделенные оранжевыми кружками, потянув их на себя.
Черный переключатель в верхней части этого соединения выполняет функцию замка. Нажмите на него вперед, чтобы разблокировать соединение.
Шаг 11
После отсоединения материнской платы должно остаться пять отдельных частей телефона: задняя крышка, задний корпус, передний корпус, аккумулятор и материнская плата.
Шаг 12 Верхний динамик
Чтобы добраться до верхнего динамика, сначала снимите резиновую крышку, расположенную непосредственно над динамиком.
Чтобы снять верхний динамик, необходимо отклеить оранжевую клейкую полоску. Это можно сделать с помощью ногтей или инструмента Spudger.
Шаг 13
Используя инструмент, подденьте верхний динамик, и он должен легко выскользнуть из-под него.
Будьте осторожны при извлечении верхнего динамика из корпуса, поскольку он все еще подключен к телефону. Перед полным извлечением необходимо отсоединить разъем, обозначенный оранжевым кружком.
Чтобы отсоединить разъем, поднимите черную крышку вверх — край, расположенный ближе к динамику, — и кабель выдвинется.
