Введение
В этом руководстве вы узнаете, как безопасно снять вентилятор ноутбука Sony VAIO VPC-EB33FM для его замены.
Шаг 1 Батарея
Выключите ноутбук, нажав на кнопку питания.
Переверните ноутбук на спинку.
Шаг 2
Чтобы извлечь батарею, одновременно удерживайте кнопку извлечения и кнопку разблокировки.
Шаг 3

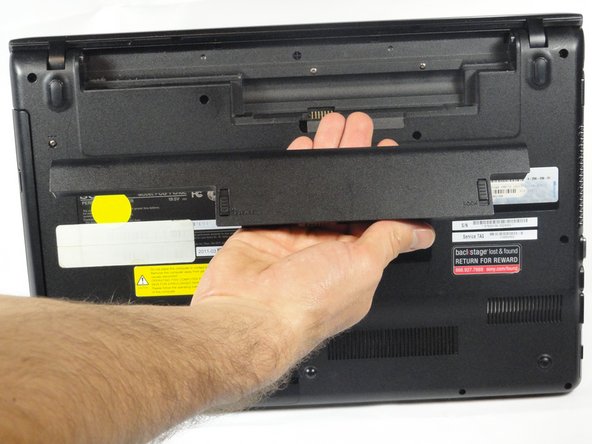

Извлеките батарею из выемки, продолжая удерживать кнопку разблокировки.
Шаг 4 Жесткий диск

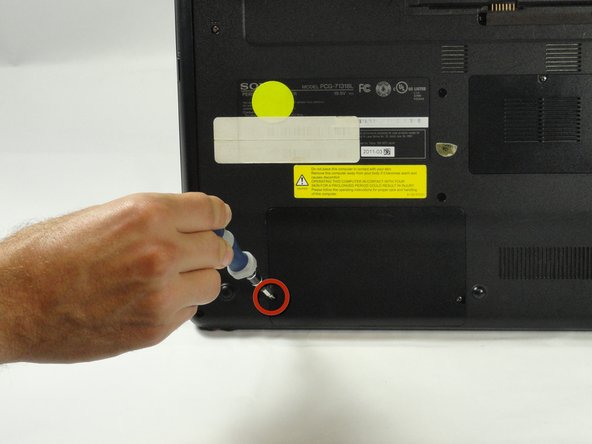

С помощью крестообразной отвертки №00 открутите два винта крепления крышки диаметром 7,8 мм в нижних углах панели.
Шаг 5
Возьмитесь пальцами/ногтями за выемку в нижней части панели, чтобы поднять ее.
Для безопасного снятия панели может понадобиться другая рука.
Для этого шага можно также использовать лопатку.
Шаг 6
Выкрутите два оставшихся винта диаметром 7,8 мм с помощью отвертки Phillips #00.
Шаг 7
Зажмите выступ между большим и указательным пальцами.
Другой рукой надежно удерживайте жесткий диск в горизонтальном положении.
Нажмите на жесткий диск влево с помощью пластикового выступа, чтобы отсоединить его от ноутбука.
Чтобы не повредить соединение на жестком диске или ноутбуке, выполняйте эту задачу медленно и осторожно.
Шаг 8

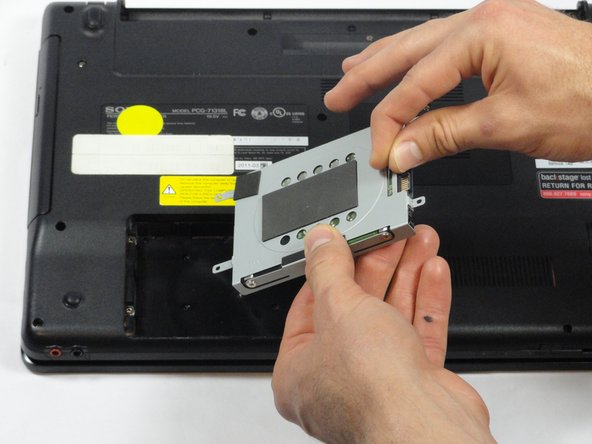

Удерживая пластиковый выступ, поднимите правую сторону жесткого диска под углом 45º.
Потяните жесткий диск наружу.
Шаг 9
Если вам нужно снять кронштейн с жесткого диска, выполните следующие действия:
Отверткой Phillips #00 выкрутите два винта 3,7 мм с каждой стороны кронштейна.

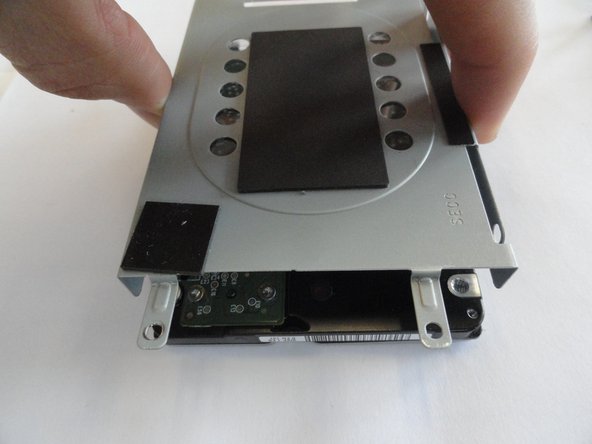

Поднимите кронштейн с жесткого диска.
Шаг 10 Оперативная память
Выкрутите один винт с помощью крестовой отвертки №00.
Винт не может быть извлечен из крышки корпуса ОЗУ.
Шаг 11

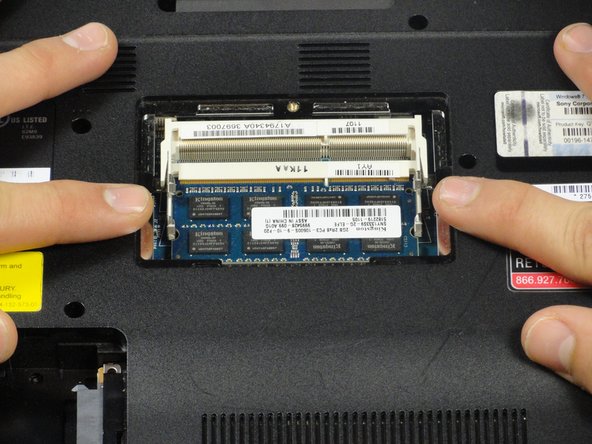

Потяните два фиксирующих рычага от центра микросхемы ОЗУ.
ОЗУ издаст звук «хлопок», а палочка ОЗУ приподнимется для удобства работы с ней.
Шаг 12

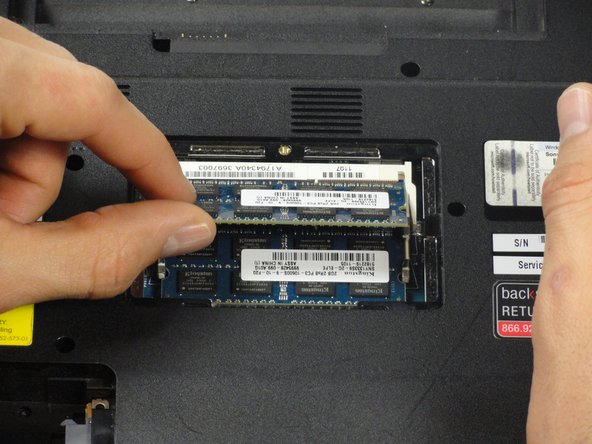

Вытащите планку оперативной памяти из гнезда.
Чтобы извлечь вторую планку оперативной памяти, повторите шаги 6 и 7.
При установке оперативной памяти убедитесь, что планки плотно встали на место, иначе компьютер их не зарегистрирует.
Шаг 13 Вентилятор
Отверткой Phillips #00 открутите следующие 16 винтов, крепящих заднюю крышку:
Два 3,8-мм винта
Два винта 8,9 мм
Двенадцать 7,75-мм винтов
Шаг 14
Убедитесь, что все винты удалены.
Обеими руками отделите заднюю крышку, приподнимая ее с задней стороны и работая по периметру, чтобы освободить выступы.
Шаг 15
Найдите вентилятор и насадку для процессора.
Шаг 16
С помощью крестовой отвертки №00 открутите четыре верхних 3,88-мм винта вентилятора.
Шаг 17
С помощью отвертки Phillips #00 выкрутите два винта диаметром 5,7 мм, расположенных у основания вентилятора.
Шаг 18
Оттяните ленту, расположенную на дальней стороне вентилятора.
Шаг 19
Отсоедините проводное соединение между вентилятором и медным проводом с помощью металлического пинцета.
Не тяните за провода напрямую, иначе можно повредить соединение между вентилятором и ноутбуком.
Шаг 20
Выкрутите четыре винта 5,65 мм на углах процессора, используя отвертку Phillips #00.
Шаг 21
Теперь вы готовы снять соединение вентилятора и процессора.

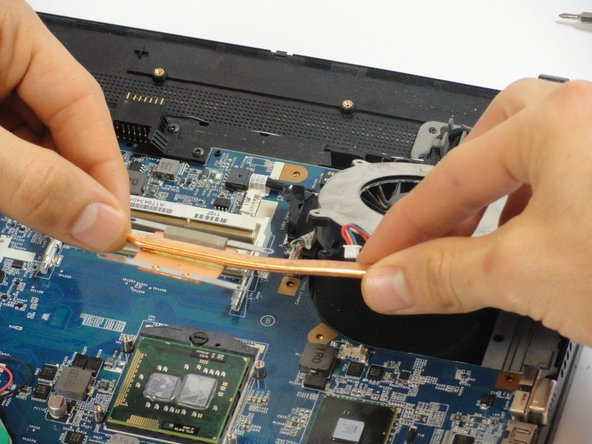

Расположите большие и указательные пальцы рядом с процессором и приподнимите медный провод, а остальными пальцами слегка надавите на материнскую плату.
Если между процессором и креплением вентилятора находится термопаста, для отсоединения вентилятора потребуется приложить большее усилие.
