Введение
Используйте это руководство для замены термопротектора мотора и пускового реле в сборе на вашем старом холодильнике Whirlpool side-by-side.
Этот узел объединяет пусковое реле, которое временно подает напряжение на пусковую обмотку двигателя, чтобы двигатель мог запуститься. Термопротектор защищает двигатель от чрезмерного тока. Такой ток может привести к перегреву двигателя и его окончательному выходу из строя.
Когда это устройство выходит из строя, компрессор не запускается. Если пусковое реле заедает, это может привести к тому, что пусковая обмотка будет постоянно находиться под напряжением, что приведет к поломке. Если не работает термозащита, двигатель может сгореть.
Данное руководство составлено на основе холодильника Whirlpool модели ED5FTGXKQ02.
Шаг 1 Меры предосторожности
Прежде чем приступить к ремонту, выполните следующие действия:
Отключите основное водоснабжение (если оно подключено).
Отключите устройство от сети
Шаг 2 Открутите крышку конденсатора
С помощью гайковерта выкрутите винты из крышки конденсатора.
Шаг 3 Снимите крышку конденсатора
Поднимите нижний край крышки конденсатора в сторону от холодильника.
Потяните крышку конденсатора вниз, чтобы освободить ее от фиксирующих выступов на верхнем краю, и снимите ее.

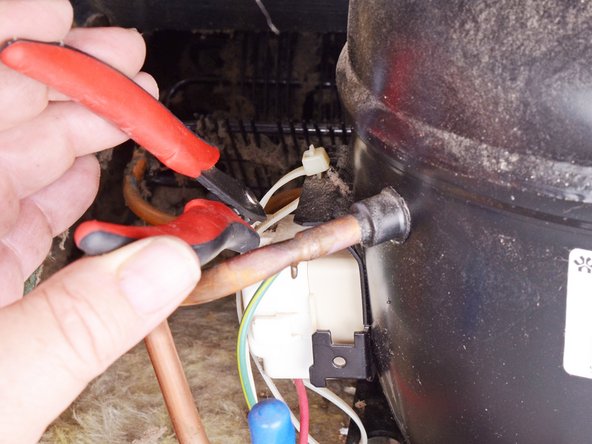

Шаг 4 Снимите термозащиту и пусковое реле
Обрежьте все кабельные стяжки, крепящие термозащиту и пусковое реле к компрессору.
Это устройство может быть закреплено металлической дужкой или пружинным зажимом. В этом случае отсоедините его от одного из отверстий, в которых он закреплен, и снимите его.
Шаг 5 Отсоедините провод заземления
С помощью длинногубцев потяните и отсоедините провод заземления от компрессора.

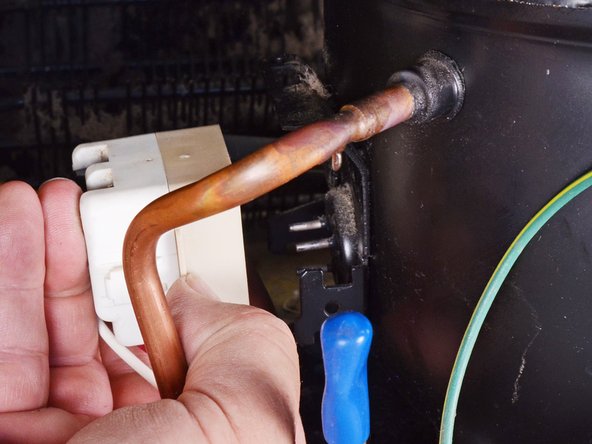

Шаг 6 Снимите узел
Потяните термозащиту и пусковое реле в сборе прямо с компрессора, чтобы отсоединить их.

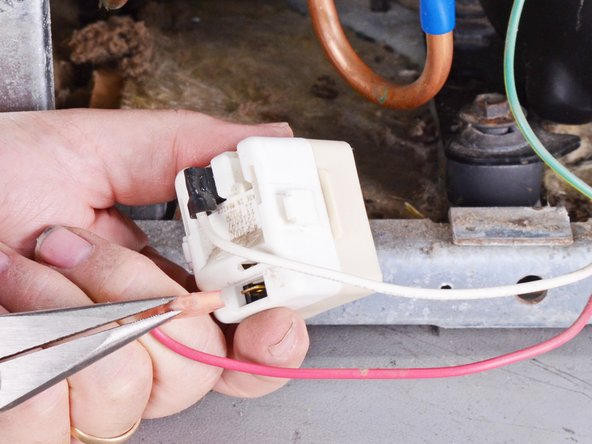

Шаг 7 Отсоедините провода
Обратите внимание на расположение проводов, подключенных к узлу.
Потяните прямо назад за пикообразные разъемы с помощью длинногубцев, чтобы отсоединить провода.
