Введение
Если предохранительный штифт застрял, его необходимо заменить. Чтобы заменить предохранительный штифт, необходимо снять корпус пилы и двигатель в сборе.
Шаг 1 Корпус пилы
Прежде чем приступить к замене направляющих, отключите пилу от сети.
Расположите пилу так, чтобы рукоятка была ближе к вам, а конец пилы был направлен влево.
Шаг 2
Нажмите на серый замок на правой стороне рукоятки, чтобы разблокировать ее.
Потяните за рукоятку, чтобы отсоединить ее от пилы.
Шаг 3
Поднимите черный фиксатор на конце пилы, чтобы разблокировать глубиномер.
Потяните за глубиномер, чтобы отсоединить его от пилы.
Шаг 4
Поверните устройство так, чтобы нижняя часть пилы была направлена вверх.
Выкрутите шесть 20-миллиметровых винтов с помощью плоской отвертки 6 мм.
Шаг 5
Прорежьте наклейки на правой и левой сторонах пилы с помощью металлической лопатки.
Снимите верхнюю половину корпуса.
Шаг 6 Двигатель
Выньте двигатель в сборе из корпуса.
Белая пластиковая деталь, соединяющая провода и удерживающая щетки двигателя на месте, очень хрупкая. Будьте осторожны, чтобы не сломать его при снятии двигателя.
Шаг 7
Отсоедините провод, подключенный к нижней части блока двигателя.
Поверните двигатель от себя так, чтобы был виден второй провод, и отсоедините и его.

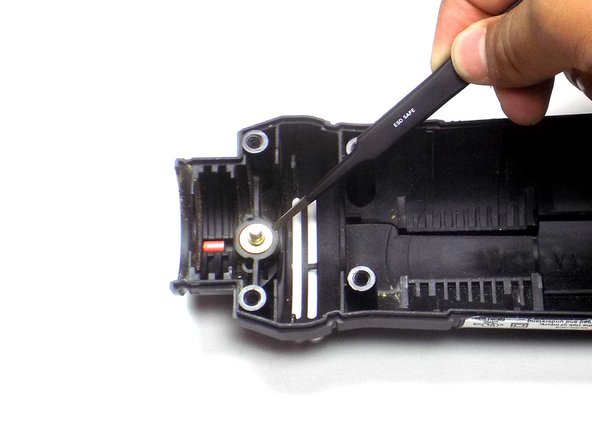

Шаг 8 Штифт предохранительного замка
Снимите скользящую шайбу, удерживающую штифт на месте.
Скользящая шайба не показана в этом руководстве. На рисунке показано, где должна находиться шайба.

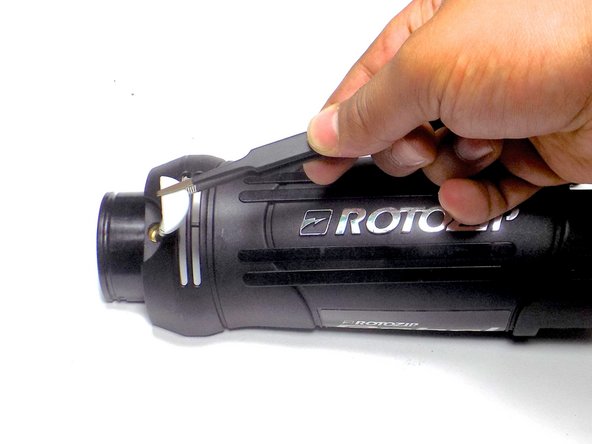

Шаг 9
Переверните пилу так, чтобы этикетка «Rotozip» была направлена вверх.
Снимите предохранительный штифт и пружину.
