Введение
В этом руководстве показано, как заменить щеткодержатель в отбойном молотке Makita HM1307CB.
Перед выполнением этого ремонта убедитесь, что отбойный молоток полностью обесточен и отключен от сети.
При выполнении ремонта обратите внимание на все винты, которые были запечатаны фиксатором резьбы, и не забудьте очистить их и снова нанести фиксатор резьбы того же цвета при сборке.
Шаг 1 Выкрутите шесть винтов из ручки
Выкрутите следующие винты:
Два крестообразных винта
Четыре шестигранных винта
Эти четыре шестигранных винта зафиксированы фиксатором резьбы, и для их откручивания может потребоваться небольшой крутящий момент или даже нагрев.
При сборке очистите эти винты от остатков фиксатора резьбы, а затем снова нанесите на каждый из них высокопрочный (красный) фиксатор резьбы перед установкой на место.
Если вы не знаете, как наносить фиксатор резьбы, обратитесь к следующему шагу в этом руководстве.
Шаг 2
Чтобы повторно нанести фиксатор резьбы:
Во-первых, очистите остатки фиксатора резьбы с каждого винта с помощью очистителя/моющего средства и жесткой щетки.
Затем нанесите пару капель высокопрочного фиксатора резьбы на гнезда винтов.
Наконец, нанесите одну-две капли высокопрочного фиксатора резьбы на кончик каждого винта и установите их на место.
Шаг 3 Снимите рукоятку
Возьмитесь за рукоятку и снимите ее с отбойного молотка.
Шаг 4 Открутите два шестигранных винта
Выкрутите два шестигранных винта, удерживающих крышку контроллера на месте.
При сборке очистите эти винты от остатков фиксатора резьбы, а затем снова нанесите на каждый из них высокопрочный (красный) фиксатор резьбы перед установкой на место.
Шаг 5 Снимите крышку контроллера
Снимите крышку контроллера и отсоедините шнур питания от отбойного молотка.
Шаг 6 Открутите шесть шестигранных винтов
Выкрутите шесть шестигранных винтов диаметром 5 мм, удерживающих заднюю крышку на месте.
Эти шесть шестигранных винтов закреплены фиксатором резьбы, и для их откручивания может потребоваться довольно большой крутящий момент или даже нагрев.
При сборке очистите эти винты от остатков фиксатора резьбы, а затем снова нанесите на каждый из них высокопрочный (красный) фиксатор резьбы перед установкой на место.
Шаг 7 Снимите заднюю крышку
Поднимите заднюю крышку и снимите ее с отбойного молотка.
Шаг 8 Отсоедините щетки
Сдвиньте металлические зажимы щеток с золотых контактных шин.
Шаг 9 Переместите пружину натяжения
Пальцем или выколоткой оттяните пружину, удерживающую каждую щетку на месте, и прижмите ее к каналу щетки, чтобы она не защелкнулась на щетке.
Шаг 10 Извлеките щетки
Выдвиньте щетки из каналов, чтобы извлечь их из держателя щеток.
Шаг 11 Открутите четыре винта Phillips
Выкрутите четыре винта Phillips, удерживающих держатель щеток на месте.

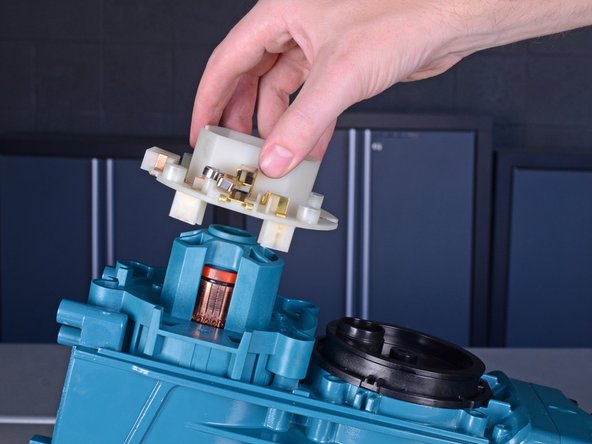

Шаг 12 Снимите держатель щетки
Поднимите и снимите щеткодержатель.
Если вам трудно поднять держатель щеток, вы можете использовать плоскую отвертку или другой инструмент для поддевания, чтобы аккуратно поддеть его перед поднятием.
