Введение
Если вы постоянно пользуетесь наушниками, разъем на вашем Galaxy Tab S3 может со временем износиться. Если вы уже пробовали вычистить мусор из разъема для наушников зубочисткой, но это все равно не помогло, возможно, вам нужно заменить разъем. В этом руководстве вы узнаете, как правильно извлечь и заменить модуль разъема для наушников.
Шаг 1 Дисплей
Чтобы размягчить клей, удерживающий планшет вместе, нагрейте края стеклянной панели с помощью нагретой iOpener на краю устройства. Также можно использовать тепловую пушку, чтобы ослабить клей.
Оставьте iOpener на краю в течение двух минут.
Будьте осторожны, чтобы не обжечься при работе с горячим iOpener. Для получения дополнительной информации о iOpener воспользуйтесь руководством по эксплуатации iOpener.
Шаг 2
Поместите присоску рядом с краем, который вы нагрели с помощью iOpener.
Нажмите на присоску, чтобы создать уплотнение, и с силой потяните вверх, чтобы создать разделение между дисплеем и средней рамкой.
Используйте инструмент для открывания, чтобы отделить стеклянную панель от средней рамки.
Будьте осторожны, чтобы не разбить стекло при отрыве от рамки.
Шаг 3
Продолжая двигаться вдоль края с помощью инструмента для открывания, используйте пластиковую карту, чтобы держать стекло отдельно от средней рамки.
Вместо пластиковой карты можно также использовать несколько открывающих резцов.
Шаг 4
Снимите стеклянную панель с помощью присоски.
Снимая стеклянную панель, будьте осторожны, чтобы не порвать ленту, соединяющую материнскую плату с дисплеем.
Осторожно отсоедините ленточный кабель, соединяющий дисплей с материнской платой. Эту ленту можно отсоединить с любого конца.
Шаг 5 Задняя стеклянная панель
Повторите шаги с 3 по 7, чтобы снять заднюю стеклянную панель на противоположной стороне устройства.
Шаг 6 Батарея
С помощью крестовой отвертки Phillips #000 открутите пять винтов, крепящих аккумулятор, и двадцать два винта, окружающих среднюю рамку.
Шаг 7
Средняя рамка должна отделиться от материнской платы устройства.
Шаг 8
Найдите ленту, идущую от средней рамки, и отсоедините ее от материнской платы с помощью плоского конца палочки.
Шаг 9
Подденьте плоским концом шпателя разъем между батареей и материнской платой.
Шаг 10
Переверните среднюю рамку и извлеките батарею, стараясь вытащить ее из-под ленточных кабелей.
Шаг 11
Теперь батарея должна быть извлечена и отсоединена от устройства.
Шаг 12 Разъем для наушников

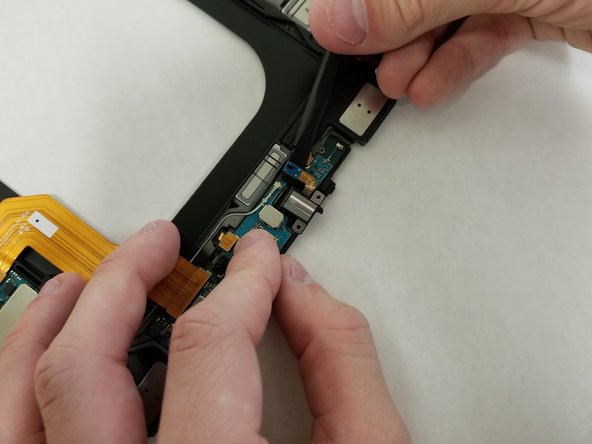

Вставьте заостренный конец пробки в разъем для наушников.
Приподнимите пробойник, чтобы отщелкнуть модуль разъема для наушников от материнской платы.
Будьте осторожны, не вставляйте пробойник слишком далеко и не прилагайте чрезмерных усилий, так как это может повредить внутреннюю часть разъема для наушников.
Шаг 13
С помощью плоского конца лопатки отщелкните ленточный разъем от материнской платы.
Шаг 14
Извлеките разъем для наушников из устройства.
