Введение
Это руководство поможет вам заменить или снять радиаторы на вашем Surface Pro 2. Радиаторы отвечают за отвод тепла, выделяемого электроникой внутри вашего устройства. Они работают, отводя тепло от горячих компонентов и излучая избыточное тепло в окружающий воздух. Замена этих радиаторов может быть полезна в случае перегрева устройства или необходимости доступа к другим компонентам, расположенным под радиаторами. Обратите внимание, что радиаторы расположены за материнской платой вашего Surface Pro 2, что требует осторожности при разборке и обращении. Чтобы получить доступ к материнской плате, вам придется снять экран и рамку.
Вам понадобятся изопропиловый спирт, термопаста, тепловая пушка и еще несколько подручных предметов, показанных в разделе «Инструменты». Изопропиловый спирт и термопаста необходимы для обеспечения хорошего теплового контакта между сменными радиаторами и электронными компонентами, которые они охлаждают. В качестве примера нанесения термопасты можно привести это руководство: Как наносить термопасту
Соблюдайте меры предосторожности, чтобы избежать острых металлических краев, а с чувствительной электроникой обращайтесь осторожно.
Шаг 1 ЖК-дисплей
Во избежание поражения электрическим током выньте вилку из розетки и выключите Surface Pro 2, прежде чем приступать к работе.
Шаг 2
Избегайте попадания нагревательной подушки или нагревательного пистолета на кожу или в глаза, так как они могут причинить вред здоровью.
С помощью грелки или нагревательного пистолета нагрейте края экрана, чтобы размягчить клей. Эта область простирается примерно на один дюйм от края устройства.
Клей находится под темной рамкой дисплея устройства.
Шаг 3
Используя пластиковый инструмент для открывания и присоску, аккуратно вставьте один край инструмента под угол экрана.
Если инструмент не проходит под экраном, вернитесь к нагреву, прежде чем продолжить.
Медленно проведите инструментом по всему краю экрана.
Шаг 4
Отсоедините оранжевые кабели, соединяющие экран с материнской платой, потянув за небольшие выступы. С помощью нейлоновой лопатки освободите эти кабели.
Обратите внимание на третий маленький разъем красного цвета.
Дайте клею остыть, прежде чем допускать его контакт с любой другой поверхностью.
Шаг 5 Материнская плата
Убедитесь, что передняя камера полностью отсоединена, а затем снимите пластиковый кронштейн.
Открутите 22 винта на рамке.
Снимите левый и правый кронштейны; левый имеет 16 винтов, а правый — 15.
Используются три разных винта torx: T3, T4 и T5.
Шаг 6
После того как кронштейны будут сняты, отложите их в сторону.
На самой материнской плате также есть винты.
Выкрутите 25 винтов разного размера, которые крепят материнскую плату к задней панели.

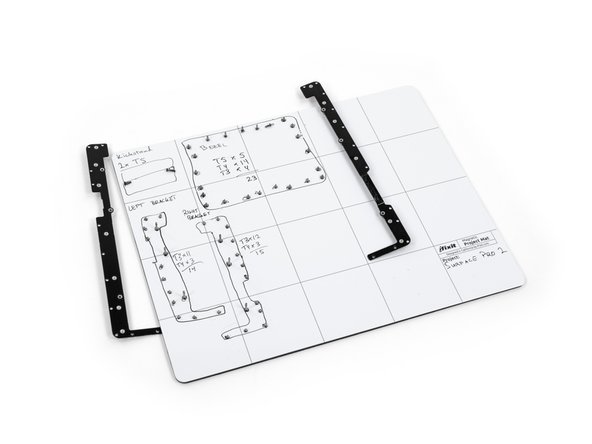

Посмотрите на прилагаемую фотографию схемы винтов, чтобы не забыть о них.
Шаг 7
Теперь вы полностью сняли материнскую плату, и она должна выглядеть так, как показано на рисунке.
Будьте осторожны при подключении всех кабелей на материнской плате.
Шаг 8 Радиаторы
Не забудьте использовать перчатки или инструменты, потому что металл по краям острый.
На нижней стороне материнской платы найдите тепловой экран, который расположен между двумя вентиляторами в верхней части материнской платы.
Снимите тепловой экран с помощью подковырки, приподнимая его за края.
Выкрутите все четыре винта Torx T5, расположенные в каждом углу крепежной рамки радиатора.

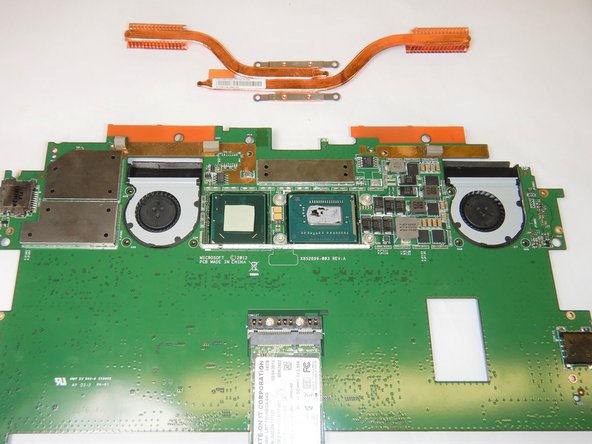

Осторожно снимите радиаторы с материнской платы.
При повторной установке радиаторов обязательно очистите обе контактные поверхности изопропиловым спиртом и повторно нанесите термопасту.
