Шаг 1 Подготовка и установка первого швеллера
Очистите русло ручья от крупных камней, чтобы облегчить установку канала для распорки.
Поместите очищенные камни ниже по течению, чтобы они не повредили узел во время шторма.
Установите на место 5-футовый стальной швеллер.
Убедитесь, что открытая сторона швеллера направлена на юг, чтобы солнечная батарея получала максимум солнечного света! Кроме того, будьте осторожны и не деформируйте стальной швеллер слишком сильно. Небольшая деформация — это нормально.

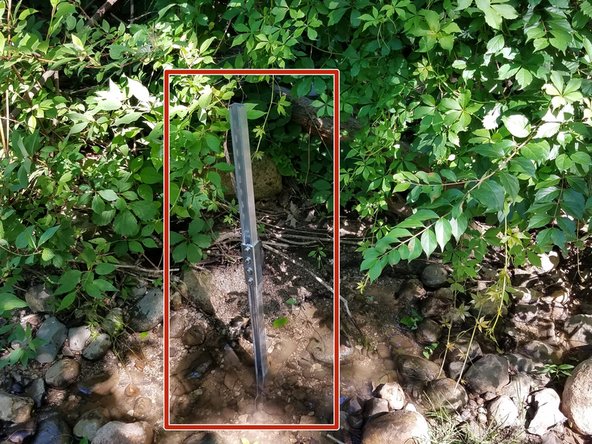

С помощью столбового перфоратора вбейте швеллер на 3 фута в русло ручья.
Шаг 2 Прикрепление соединителя канала раскоса
Установите две гайки пружинного швеллера в швеллер, а затем установите соединитель швеллера.
Два отверстия соединителя должны находиться над каналом раскоса для соединения с верхним каналом раскоса.
Вставьте две шайбы и винты в гайки.
Шаг 3 Прикрепление дополнительного швеллера раскоса
Так выглядит прикрепленный соединитель канала стойки сверху.
Установите две гайки дополнительного канала пружинной стойки в алюминиевый канал стойки, который нужно прикрепить.
Вставьте последние две шайбы и винты в гайки.
Используйте ударную дрель, чтобы закрепить винты на месте. Ударная дрель должна иметь торцевую головку 3/4», подключаемую через переходник.
Адаптер гнезда
Так выглядит удлиненный швеллер стойки.
Шаг 4. Прикрепление кронштейна раскоса
Подсоедините 1-футовый швеллер стойки с u-образным кронштейном к вертикальному швеллеру стойки.
Вставьте две гайки пружинного швеллера в швеллер вертикальной стойки. Вставьте две шайбы и винты в u-образный кронштейн, чтобы закрепить рычаг раскоса.

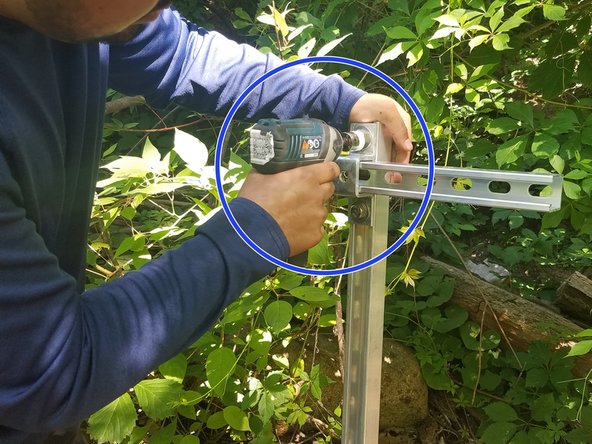

Затяните винты с помощью ударной дрели.

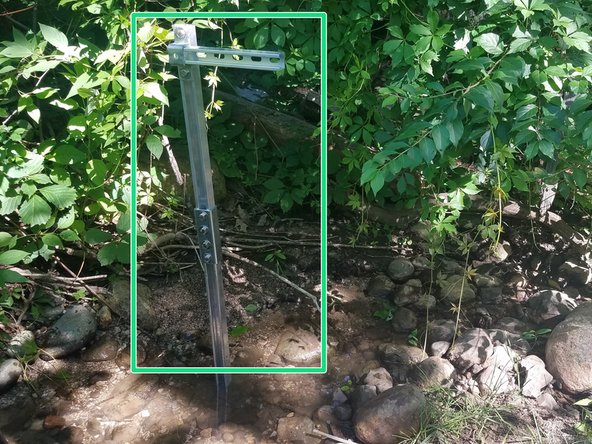

Так выглядит окончательная конструкция для удержания узла.

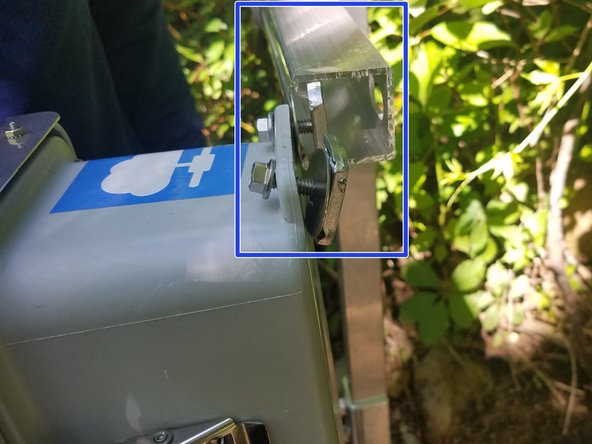

Шаг 5 Присоединение узла
Вставьте два винта в корпус узла с шайбой 5/16» и гайками швеллера раскоса на обратной стороне.
Вы можете снять пружину гайки швеллера, чтобы облегчить установку.
Вставьте узел в кронштейн швеллера.
Шайба должна находиться с внешней стороны канала стойки, а гайка канала стойки — с внутренней.
Затяните винты с помощью ключа на 3/8 дюйма.
Шаг 6 Прикрепление замка
Создайте комбинацию замка из 4 цифр.
В проектах есть установленные комбинации замков. Обратитесь за советом в лабораторию.
Шаг 7 Измерение начальной глубины

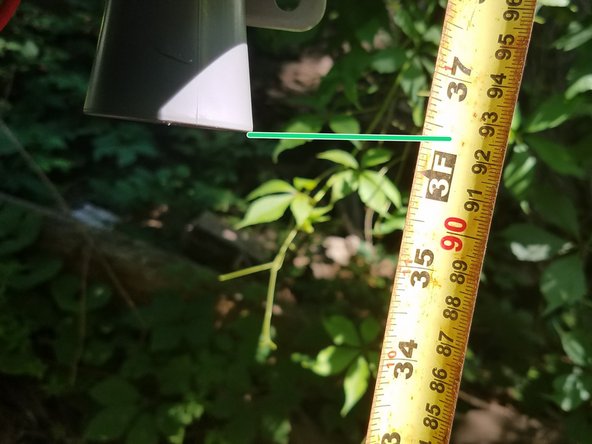

С помощью рулетки измерьте длину от дна ультразвукового датчика глубины до поверхности воды.

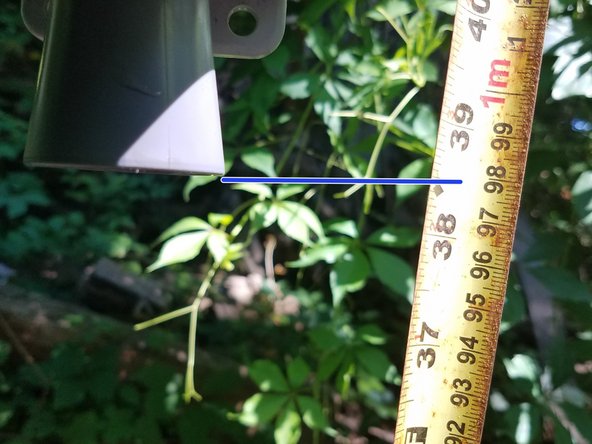

Измерьте длину от дна ультразвукового датчика глубины до дна русла ручья.
Шаг 8 Обрежьте листву, которая может блокировать солнечную батарею
Если листва может блокировать зарядку солнечной панели, обрежьте несколько веток.

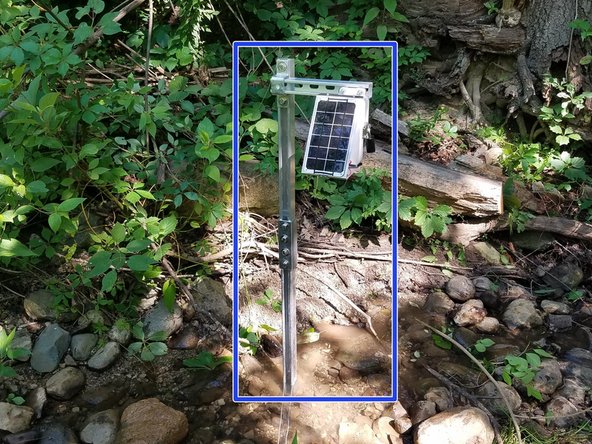

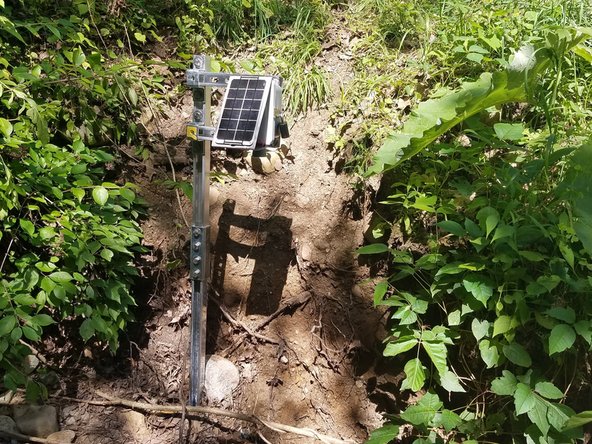

Это полностью установленный узел датчика глубины русла ручья!
Шаг 9 Прикрепление дополнительного кронштейна швеллера
Иногда два швеллера предпочтительнее одного.
Прикрепите второй швеллер длиной 1 фут, используя то же оборудование, что и для первого швеллера.
Используйте корпус узла, чтобы определить, на каком расстоянии друг от друга должны находиться оба кронштейна.

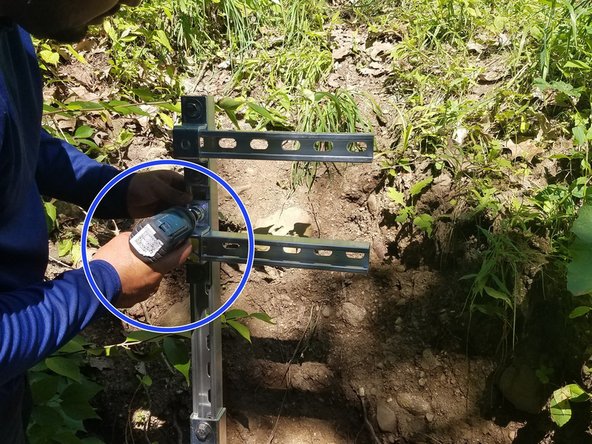

Затяните винты с помощью ударной дрели.
Шаг 10 Прикрепление узла к двум кронштейнам
Вставьте четыре винта в корпус узла с шайбой и гайками швеллера раскоса с обратной стороны.
Вы можете снять пружину гайки швеллера, чтобы облегчить установку.
Вставьте узел в кронштейн швеллера.
Шайба должна находиться с внешней стороны канала стойки, а гайка канала стойки — с внутренней.
Затяните винты с помощью ключа на 3/8 дюйма.

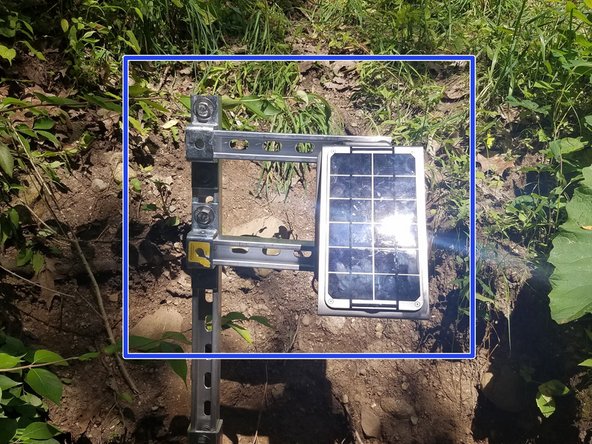

Вот так выглядит узел, прикрепленный к двум швеллерам стойки.
