Введение
Замените сломанный шарнир муфты, чтобы обеспечить плавное открытие дисплея.
Шаг 1 Батарея
Пальцами отодвиньте оба язычка фиксации батареи и извлеките батарею из компьютера.
Шаг 2 Щит оперативной памяти
Выкрутите четыре одинаковых винта Phillips 3,4 мм из крышки отсека оперативной памяти. Эти винты имеют головки диаметром 4 мм, а не 3 мм, как винты корпуса.
Шаг 3
Приподнимите дверцу памяти настолько, чтобы ухватиться за нее, и сдвиньте ее к себе, отсоединив от корпуса.
Шаг 4 Верхний корпус
Открутите три винта Phillips в батарейном отсеке рядом с защелкой. Компания Apple предусмотрительно наклонила эти винты под небольшим углом, чтобы их было легче открутить. На A1261 эти винты имеют головки диаметром 4 мм, а не 3 мм, как на винтах корпуса.
Шаг 5
Выкрутите следующие шесть винтов:
Два винта T6 Torx 14,5 мм по обе стороны от слота оперативной памяти.
Четыре винта Phillips диаметром 3,4 мм вдоль петли.
Шаг 6
Выкрутите четыре винта 3,4 мм Phillips на стороне порта компьютера.
Шаг 7
Поверните компьютер на 90 градусов и открутите два винта Phillips с задней стороны компьютера.
Шаг 8
Снова поверните компьютер на 90 градусов и открутите четыре винта Phillips с боковой стороны компьютера.
Шаг 9
Не отрывайте верхний корпус быстро. Корпус прикреплен к логической плате с помощью ленточного кабеля.
Приподнимите заднюю часть корпуса и проведите пальцами по бокам, освобождая корпус по мере продвижения. После того как вы освободите боковые стороны, вам может понадобиться покачать корпус вверх-вниз, чтобы освободить переднюю часть верхнего корпуса.
Шаг 10
Отсоедините ленточный кабель трекпада и клавиатуры от логической платы.
Снимите верхний корпус.
Шаг 11 Дисплей
Отсоедините два антенных кабеля от карты AirPort Extreme, кабели iSight и инвертора от левой стороны логической платы и кабель данных дисплея от правой стороны логической платы. Будьте осторожны, сдвигая разъемы, так как в противном случае они могут быть повреждены.
Для моделей A1229 и A1212 отсоедините три антенных кабеля от карты AirPort Extreme и три разъема, выделенные на логической плате.
Для модели A1229 порядок расположения кабелей слева направо следующий: Черный (слева; к краю корпуса) — Серый (посередине) — Синий (справа; к середине корпуса).
В модели A1261 отсоедините два антенных кабеля от карты AirPort Extreme и три разъема, выделенные на логической плате.
Осторожно отсоедините кабели iSight и инвертора от верхней части левого вентилятора и отсоедините кабели антенны AirPort от канала в левом динамике.
Шаг 12
Выкрутите десять серебристых винтов T6 Torx, крепящих дисплей (по пять с каждой стороны — обратите внимание, что внутренние винты с обеих сторон длиннее и имеют более тонкую головку).
Не забудьте заменить торцевые заглушки шарниров при установке дисплея на место. Торцевые заглушки имеют боковую ориентацию, поэтому убедитесь, что стойки направлены в сторону нижнего корпуса.
Шаг 13
Возьмитесь за дисплей в сборе с обеих сторон и поднимите его вверх и извлеките из компьютера.
Шаг 14 Задняя рамка дисплея
На данном этапе можно легко снять торцевые крышки шарниров, поскольку они не закреплены на шарнире и могут отвалиться во время обслуживания.
Выкрутите винты Phillips из левого и правого нижних углов дисплея (всего два винта).
Шаг 15
Вставьте плоский конец пробойника перпендикулярно лицевой стороне дисплея между пластиковой полосой, прикрепленной к задней рамке, и передней рамкой.
Не вставляйте шпатель между пластиковой полосой и задней рамкой.
Не вынимая пробойника, поверните его в сторону от дисплея, чтобы отделить переднюю и заднюю рамку.
Работайте вдоль правого края дисплея, пока задняя рамка не будет равномерно отделена от передней.
Шаг 16
Вставьте лопатку между передней и задней рамками дисплея в правом нижнем углу дисплея.
Подденьте заднюю рамку от передней, чтобы слегка отделить нижний край задней рамки дисплея.
Шаг 17
Вставьте плоский конец пробки в щель между задней рамкой дисплея и крышкой сцепления.
Поверните пробойник, чтобы отделить нижний край ободка заднего дисплея от крышки сцепления.
Работайте вдоль нижнего края задней панели, пока она не будет равномерно отделена от кожуха сцепления.
Шаг 18
Теперь, когда правый и нижний края задней панели немного отделены от передней панели, с помощью пробки подденьте заднюю панель, чтобы снять ее с выступов возле правого нижнего угла дисплея.
Шаг 19
Вставьте плоский конец пробки между передней рамкой и пластиковой полосой, прикрепленной к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.
Поверните пробойник в сторону задней панели, чтобы отделить ее от передней панели.
При необходимости продолжайте отделять левый край задней панели от выступов на передней панели дисплея.
Шаг 20
Слегка приподнимите нижний край дисплея и потяните его в сторону от задней панели дисплея.
Задняя рамка дисплея останется.
Шаг 21 Инвертор дисплея
Снимите кусок ленты, крепящей кабели подсветки к ободку переднего дисплея.
Шаг 22
Осторожно извлеките инвертор из крышки муфты.
Шаг 23
Отсоедините кабель инвертора, потянув его разъем от гнезда на плате инвертора.
Шаг 24
Отсоедините разъем подсветки от платы инвертора.
Будьте осторожны при извлечении этого разъема, так как он может быть прочно закреплен в гнезде.
Снимите инвертор с дисплея.
Шаг 25 Сборка муфты
С помощью плоского конца лопатки аккуратно отсоедините три антенных ремешка, приклеенных к нижнему краю ЖК-дисплея.
Шаг 26
Выкрутите пять винтов Phillips, крепящих крышку муфты к нижнему краю передней панели дисплея.
Шаг 27
Удалите два кусочка ленты, крепящей кабель данных дисплея к ЖК-дисплею.
Шаг 28
Отсоедините кабель данных дисплея от ЖК-дисплея, потянув его к нижнему краю дисплея.
Шаг 29
Сдвиньте кабель данных дисплея в сторону, чтобы извлечь спрятанный под ним крестообразный винт.
Шаг 30
Отводя одной рукой узел сцепления от шарнира сцепления, вставьте инструмент для открытия iPod между крышкой сцепления и ободком переднего дисплея, чтобы приподнять крышку сцепления над фиксирующим штифтом на ободке переднего дисплея.
Потяните узел муфты в сторону от ободка переднего дисплея.
Шаг 31
Повторите процесс, описанный в предыдущем шаге, чтобы освободить другую сторону блока сцепления от ободка переднего дисплея.
Шаг 32
Снимите узел муфты с ободка переднего дисплея, не забывая о кабелях, которые могут зацепиться.
Шаг 33 Кабель данных дисплея
Отсоедините кабель данных дисплея от блока дисплея.

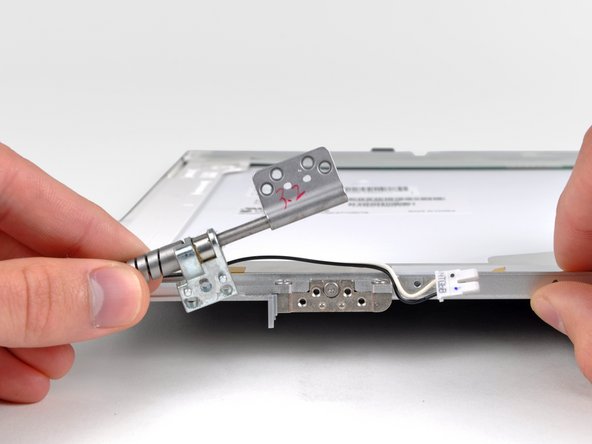

Шаг 34 Правый шарнир сцепления
Выкрутите четыре винта T6 Torx 3,5 мм, крепящих правый шарнир сцепления к ободку переднего дисплея.
Снимите правый шарнир сцепления с передней панели дисплея.
