Введение
Используйте это руководство, чтобы заменить порт зарядки, расположенный внутри ZTE Lever Z936L, если он неисправен или сломан.
Убедитесь, что устройство действительно нуждается в замене порта зарядки, проверив, что устройство не заряжается при подключении к сети.
Перед началом работы убедитесь, что устройство выключено или не заряжено. Также убедитесь, что к устройству ничего не подключено, то есть извлеките sim-карты и SD-карты, если они у вас есть.
Шаг 1 Батарея
Извлеките SD-карту и Sim-карту из устройства.
Сим-карты и SD-карты здесь не показаны, так как наше устройство не поставлялось с ними.
Шаг 2
С помощью инструмента для открывания iFixit отделите заднюю панель от устройства.
Шаг 3

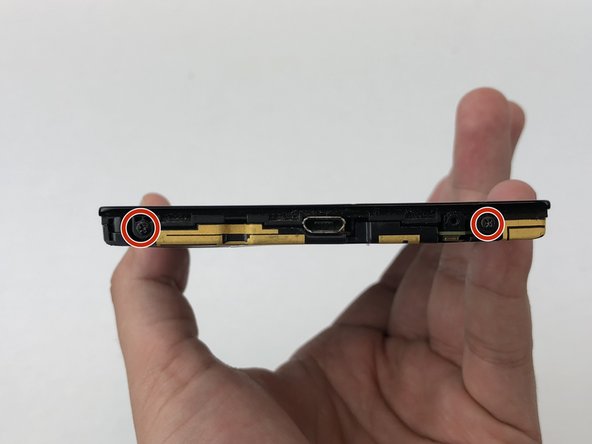

Выкрутите два винта Phillips #0 диаметром 1,6 мм из крышки аккумуляторного отсека.
Снимите крышку.
Шаг 4
Отсоедините кабель аккумулятора от материнской платы с помощью пластикового инструмента для открывания.
Шаг 5
Руками или пластиковым инструментом для открывания подденьте аккумулятор и извлеките его из телефона.
Шаг 6 Кнопки регулировки громкости
Выкрутите три винта Phillips #0 диаметром 1,6 мм из пластиковой крышки на материнской плате.
Шаг 7
Снимите верхнюю пластиковую крышку материнской платы, используя инструмент для вскрытия пластика.
Шаг 8
С помощью инструмента для открывания пластика подденьте фиксирующую заслонку на гнезде ZIF кабеля ленты громкости.
Шаг 9
Подденьте кабель кнопки громкости руками или пластиковым инструментом для открывания.
Шаг 10 Кнопка питания
Отсоедините кнопку питания от материнской платы с помощью пластикового инструмента для открывания.
Шаг 11
Отсоедините кабель кнопки питания от телефона руками или пластиковым инструментом для открывания.
Шаг 12 Материнская плата
Выкрутите семь 1,6-миллиметровых винтов Phillips #0 из пластиковой крышки в нижней части материнской платы.
Шаг 13
Пальцами снимите нижнюю пластиковую крышку материнской платы.
Шаг 14
Отсоедините камеру от материнской платы с помощью пластикового инструмента для открывания.
Шаг 15
Отсоедините кабель дисплея от материнской платы с помощью пластикового инструмента для открывания.
Шаг 16
Отсоедините камеру от материнской платы с помощью пластикового инструмента для открывания.
Шаг 17
Отсоедините кабель заднего динамика от материнской платы с помощью пластикового инструмента для открывания.
Шаг 18
Подденьте аккумуляторную батарею с материнской платы, расположенную на корпусе телефона.
Шаг 19

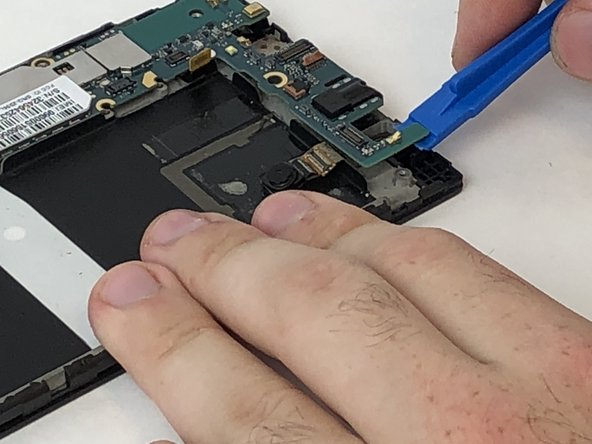

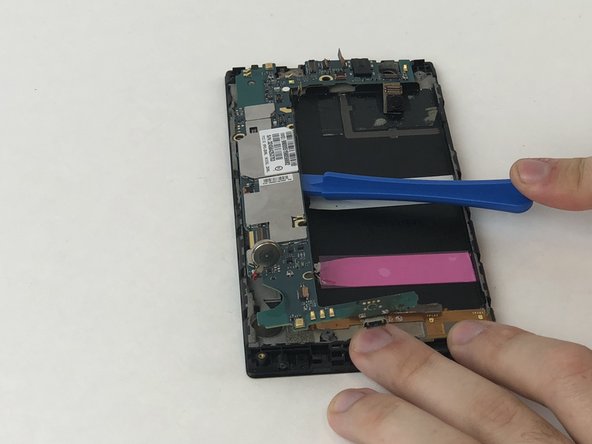

С помощью инструмента для открывания пластика подденьте материнскую плату, двигаясь вдоль края, чтобы отделить части.
Шаг 20
Извлеките материнскую плату пальцами.
Шаг 21 Порт зарядки
С помощью паяльного пистолета отпаяйте две точки, соединяющие порт зарядки с материнской платой.
Ознакомьтесь с нашим руководством по пайке и распайке соединений, если вы не знакомы с этим процессом.
Шаг 22
С помощью пинцета отделите порт зарядки от материнской платы.
Не прикасайтесь к металлу, так как он может быть еще горячим.
