Введение
Используйте это руководство для замены инфракрасного датчика в телевизоре Insignia NS-24ER310NA17.
Шаг 1 Положите телевизор
Положите телевизор лицевой стороной вниз, чтобы у вас был доступ к задней панели.
Шаг 2 Снимите основание
Положите телевизор на верхний край так, чтобы у вас был доступ к основанию.
С помощью отвертки Phillips #2 выкрутите четыре винта в нижней части основания.
Снимите основание с рамы.
Шаг 3
Положите телевизор лицевой стороной вниз.
С помощью отвертки Phillips #00 открутите все винты с крестообразными головками с задней стороны телевизора.
Шаг 4 Откройте телевизор
Положите телевизор на верхний край.
Аккуратно подденьте переднюю и заднюю части телевизора.
Половинки должны легко раздвинуться, поскольку больше нет винтов, удерживающих их вместе.
Шаг 5 Отсоедините провода
Между двумя половинками по-прежнему остаются провода.
Удалите все кусочки ленты, чтобы отсоединить провода с обеих сторон.
Шаг 6
Полностью разберите телевизор.
У вас должен быть хороший обзор внутренних частей с обеих сторон.
Шаг 7 Материнская плата
Удалите все полоски скотча, прикрепленные к серебристому стальному прямоугольному элементу.
Шаг 8
Вытащите красный провод из-под черного пластикового зажима.
Шаг 9
Отверткой Phillips 00 открутите четыре винта вокруг стального прямоугольника.
Шаг 10
Осторожно поднимите прямоугольную деталь.
Шаг 11
Прямоугольная деталь будет по-прежнему прикреплена к расположенной под ней материнской плате полоской скотча. Удалите эту ленту.
Шаг 12
С помощью отвертки Phillips #00 открутите два винта с обеих сторон материнской платы.
Шаг 13
Осторожно поднимите материнскую плату от телевизора.
Помните, что материнская плата все еще прикреплена несколькими тонкими проводами и не должна перетягиваться.
Шаг 14
К материнской плате подключено 5 проводов. Отсоедините два толстых белых провода справа от красного провода.
Шаг 15
Отсоедините оставшиеся три провода от материнской платы.
Шаг 16
Осторожно снимите материнскую плату с телевизора.
Теперь вы успешно сняли основную плату.
Шаг 17 Инфракрасный датчик
Отсоедините ленточный кабель от порта на основной плате, соответствующего ИК-датчику.
Шаг 18

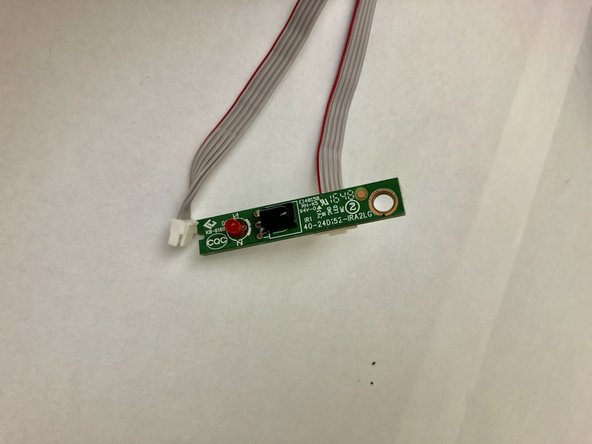

Открутите один винт, удерживающий ИК-датчик, и извлеките датчик вместе с ленточным кабелем.
