Введение
Данное руководство предназначено для снятия/замены петель в Samsung Chromebook 3 XE500C13-K02US. Оно также может служить руководством для аналогичных моделей. Для этого необходимо снять нижнюю часть корпуса, затем отсоединить провода, идущие от петель к плате ввода-вывода. После этого откручивается пара винтов, а затем гайки и шайбы, удерживающие петли.
Шаг 1 Петли дисплея
Поместите заднюю крышку ноутбука лицевой стороной вверх, чтобы открыть доступ к девяти винтам 4,6 мм.
Выкрутите все девять винтов диаметром 4,6 мм с помощью отвертки Phillips #00.
Шаг 2
Подложите под крышку ноутбука пластиковый инструмент для открывания.
Когда инструмент будет зажат между крышкой и корпусом ноутбука, проведите им по краю ноутбука, чтобы отсоединить фиксирующие зажимы.
Снимите крышку ноутбука, чтобы открыть внутренние компоненты.
Шаг 3
Отсоедините черный и белый провод от платы ввода/вывода.
Отверткой Phillips #00 выкрутите два винта 4,6 мм из шарнира дисплея.

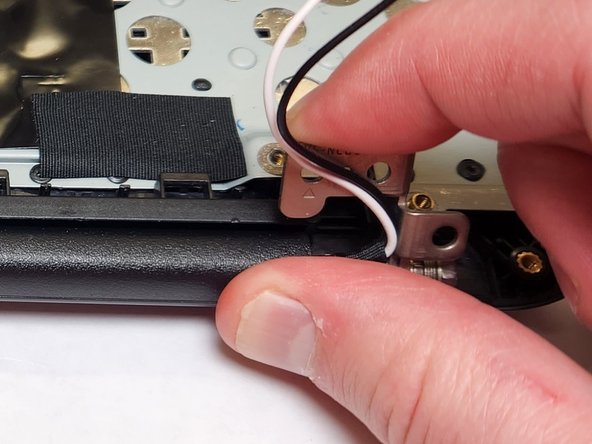

Поверните обе петли дисплея вверх, в сторону от компонентов.
Шаг 4
Отверните гайки с помощью торцевого ключа 5 мм.
Снимите все шесть шайб с каждой стороны.
Шаг 5
Снимите петли с перекладины с обеих сторон.
