Введение
В этом руководстве вы узнаете, как заменить насос Sterwins HC 150.
Шаг 1 Снятие ручки с намотчика
Прежде чем приступать к работе с устройством, убедитесь, что шнур питания отключен.
Потяните за ручку намотчика лицом к себе, чтобы отсоединить ее.
Шаг 2 Разборка намотчика
Открутите 2 винта крепления корпуса.
Снимите корпус.
С помощью плоской отвертки снимите зажимы, удерживающие выходной разъем высокого давления от насоса к катушке со шлангом.
Шаг 3 Извлечение намотчика
Потяните соединение на себя.
Сдвиньте 2 роликовых подшипника наружу.
Затем снимите намотчик по одной стороне.
Шаг 4 Отсоедините контейнер для моющего средства
Отсоедините контейнер, потянув его на себя.
Отсоедините всасывающий шланг, потянув его в направлении стрелки.
Шаг 5 Разборка передней части
Открутите 6 крепежных винтов, указанных стрелками.
Наклоните прибор вперед, чтобы получить доступ к последним 2 крепежным винтам, расположенным под прибором и отмеченным стрелками.
Затем положите прибор плашмя и открутите пластиковую гайку с трубки подачи воды.
Шаг 6 Отсоедините переднюю панель
Снимите лицевую панель вверх.
Верните устройство в вертикальное положение на колесах.
Открутите винт, указанный стрелкой, чтобы отделить подшипник от намотчика и извлечь выпускную трубу насоса.
Шаг 7 Отсоединение подшипника намотчика
Выкрутив крепежный винт, сдвиньте подшипник, как показано стрелкой.

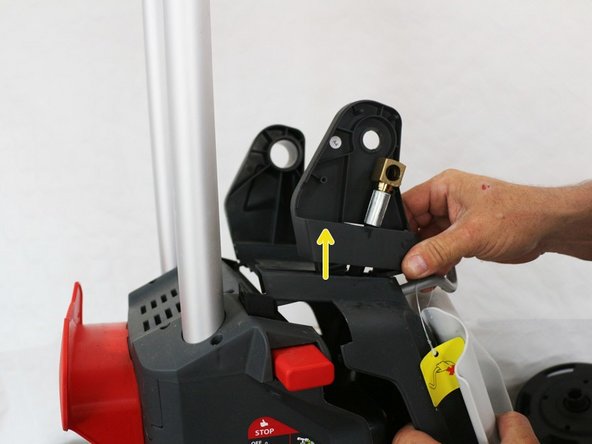

Затем потяните вверх, чтобы извлечь подшипник из трубы.
Затем снимите переднюю панель.
Шаг 8 Доступ к переключателю включения/выключения
Снимите кнопку, обращенную к вам.
Открутите 2 винта, как указано, чтобы отделить опору.
Затем выкрутите 6 винтов и снимите люк, чтобы получить доступ к электрическому подключению.
Шаг 9 Отсоединение электропроводки
Извлеките выключатель из корпуса.
Отсоедините красный кабель питания от переключателя включения/выключения.
Шаг 10 Отсоединение насоса
Открутите 3 крепежных винта насоса с помощью шестигранного ключа.

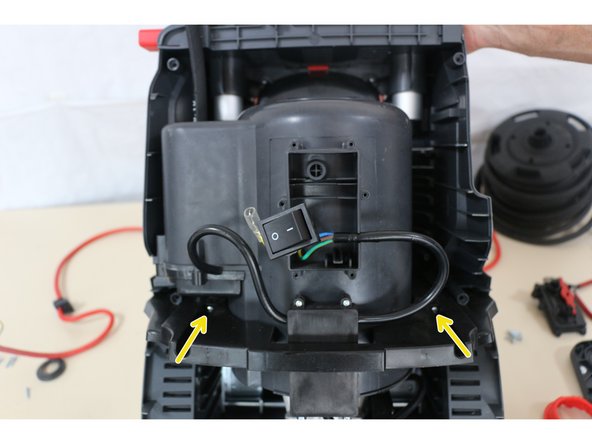

Переверните устройство, открутите 2 винта крепления насоса.
Затем потяните его вверх.
Шаг 11 Извлечение насоса
Поднимите насос вверх.
Обратите внимание на проход трубы высокого давления, указанный желтой стрелкой.
Обратите внимание на прохождение трубы для моющего средства, обозначенной зеленой стрелкой и кругом.
Шаг 12 Замена насоса
Установите всасывающую трубу контейнера для моющего средства.
Установите выпускную трубу насоса.
Шаг 13 Закрепите двигатель насоса
Установите фиксирующую дугу двигателя насоса.

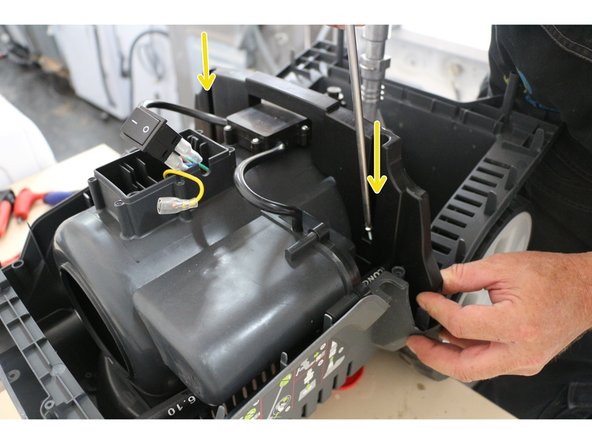

Затяните 2 крепежных винта арки.
Переверните устройство на лицевую сторону, чтобы снова закрепить 3 винта крепления двигателя насоса.
Шаг 14 Размещение электрического кабеля
Расположите кабельный блок на корпусе, как показано красной стрелкой.
Расположите лишний кабель, как показано желтой стрелкой.
Шаг 15 Подключите выключатель ВКЛ/ВЫКЛ
Подключите шнур питания (красный) к выключателю, следя за тем, чтобы коричневый цвет совпадал с коричневым (фаза), а синий — с синим (нейтраль).
Будьте внимательны и не забудьте подключить кабель заземления (желтый/зеленый), как указано желтыми стрелками.
Установите выключатель в корпус, указанный оранжевыми стрелками, а также кабели, указанные зелеными стрелками.
Шаг 16 Сборка панели управления
Установите пластину и затяните 6 крепежных винтов.
Установите рычаг управления на место.
Вставьте 2 крепежных винта опоры кнопки.
Шаг 17 Установка передней панели
Будьте внимательны перед установкой передней панели, не забудьте про кнопку управления, расположив ее выемку на рычаге управления (как показано на фото).

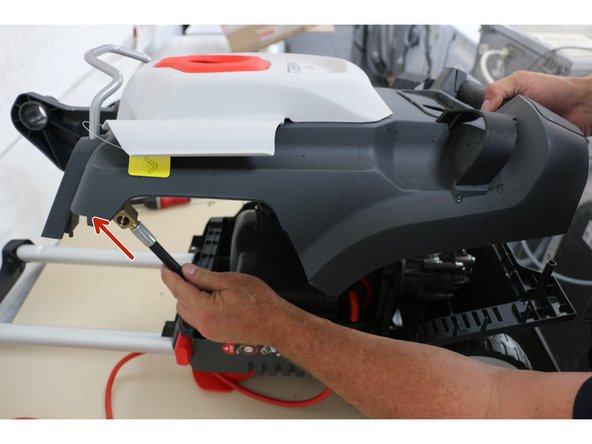

Вставьте шланг в канал подшипниковой опоры барабана.
Шаг 18 Закрепите подшипник катушки
Вставьте трубу в подшипник.
Вставьте направляющую опоры в переднюю часть.
Установите крепежный винт на место.
Шаг 19 Прикрепите переднюю панель
Установите переднюю панель на место, правильно совместив пазы.
Закрутите пластиковую гайку водозаборной трубки.

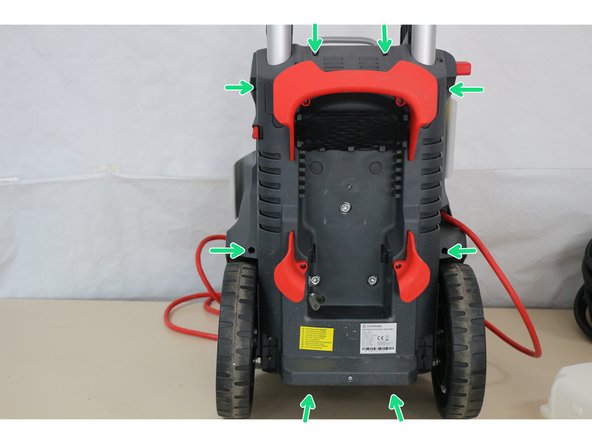

Затяните 8 передних крепежных винтов.
Шаг 20 Установите на место намотчик
Подсоедините шланг к намотчику.
Установите фиксирующие зажимы.
Затяните 2 крепежных винта корпуса.
Шаг 21 Установите на место контейнер для моющих средств и ручку
Подсоедините всасывающий шланг к контейнеру для моющих средств.
Установите контейнер на место.
Вставьте ручку в моталку до щелчка.
Шаг 22 Необходимые инструменты
1 зажим
1 плоская отвертка
1 крестовая отвертка
1 шестигранный ключ размера 6
