Введение
Используйте это руководство для замены сломанного микрофона.
Шаг 1 Дверца доступа
Открутите два винта Phillips, крепящих дверцу доступа к iMac.
Оба винта остаются в дверце доступа.
Снимите дверцу доступа.
Перед началом ремонта отключите компьютер от сети, нажмите и удерживайте выключатель питания в течение 20-30 секунд, чтобы разрядить внутренние конденсаторы.
Шаг 2 Передняя панель
Открутите следующие винты вдоль нижнего края iMac:
Три 6-мм винта T8 Torx
Один винт 8 мм T8 Torx (справа от слота оперативной памяти на 2105).
Шаг 3
Переориентируйте iMac так, чтобы он сидел на подставке вертикально.
Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней панели.
Нажмите на карточку в направлении верхней части iMac, чтобы освободить защелку передней панели.
Потяните переднюю панель в сторону от заднего корпуса.
Повторите этот процесс для другой стороны передней панели.
Возможно, потребуется наклеить несколько слоев клейкой ленты на верхнюю часть карты доступа, чтобы облегчить освобождение защелок. Или используйте две карты для дополнительной толщины.
Если рамка не поддается, попробуйте слегка приподнять нижний край передней рамки от заднего корпуса (подробно описано в следующих шагах) и повторите процедуру освобождения защелки.
Шаг 4
Положите iMac стороной вниз на ровную поверхность.
Чтобы снять переднюю панель с iMac, одновременно:
Большими пальцами надавите на рычаги оперативной памяти и удерживайте iMac внизу.
Указательными пальцами потяните на себя небольшой мостик материала на передней панели.
Указательными пальцами потяните переднюю панель вверх.
Когда небольшой мостик материала освободится от кронштейнов оперативной памяти, поднимите переднюю панель за нижний край настолько, чтобы освободить нижний край заднего корпуса.
Шаг 5
Поднимите переднюю панель с заднего корпуса и поверните ее в сторону от нижнего края iMac, не забывая о кабелях камеры и микрофона, все еще прикрепленных к ее верхнему краю.
Шаг 6
При необходимости удалите полоску скотча, закрывающую разъем кабеля микрофона.
Разъем микрофона находится рядом с внутренней стороной верхнего края iMac.
Шаг 7
Отсоедините кабель микрофона.
Отсоедините кабель камеры, потянув его разъем от гнезда на плате камеры.
Разъем кабеля камеры и гнездо очень хрупкие и легко гнутся. Извлекайте их с осторожностью.
Шаг 8 Плата камеры
При необходимости удалите полоски ленты, закрывающие плату камеры.
Не забудьте приклеить скотч к лицевой стороне платы камеры, чтобы избежать короткого замыкания.
Шаг 9

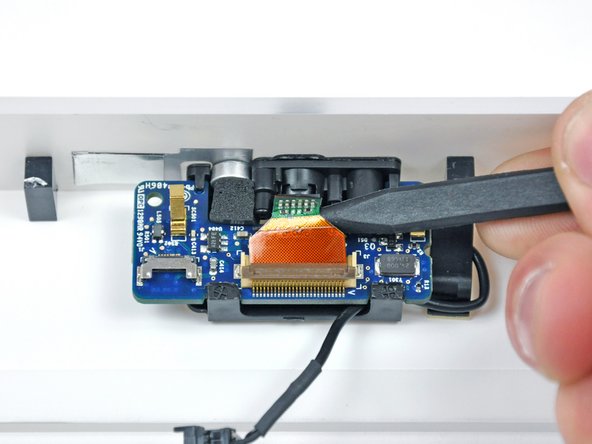

С помощью кончика шила подденьте откидную крышку фиксатора ленточного кабеля камеры.
Отведите выступ от передней поверхности передней панели.
С помощью кончика шила вытащите ленточный кабель камеры из гнезда на плате камеры.
Шаг 10
Вместо винтов плата камеры удерживается черным пластиковым кронштейном, прикрепленным к передней панели.
На следующем этапе вы повернете два черных фиксатора (показаны красным цветом) в сторону от платы камеры, чтобы освободить ее от передней панели.
Шаг 11

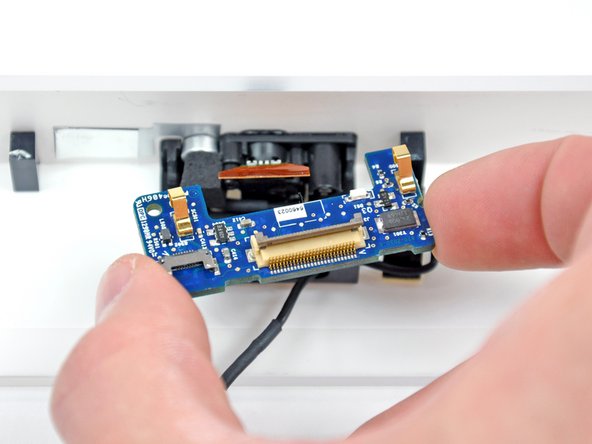

Большими пальцами одновременно поверните оба фиксирующих выступа в сторону от платы камеры, одновременно подталкивая плату вверх с каждой стороны указательными пальцами.
Снимите плату камеры с передней панели.
Шаг 12 Микрофон
Подденьте микрофон наконечником шила, чтобы снять пенопластовый бампер, закрывающий микрофон.
Шаг 13
Плоским концом пробки подденьте микрофон, чтобы снять клей, которым он прикреплен к передней панели.
