Введение
Следуйте этому руководству, чтобы снять и заменить материнскую плату Palm IIIc.
Шаг 1 Извлечение разбитого ЖК-экрана
Отслеживайте все детали, извлеченные из устройства.
Аккуратно снимите крышку устройства. Крышка легко защелкивается и снимается в местах крепления крышки к устройству Palm IIIc.
Шаг 2
С помощью крестообразной отвертки выкрутите четыре винта на задней панели устройства. Возможно, вам придется вытащить их руками, когда они будут откручены.
Там будут два длинных и два коротких винта. Длинные винты выкручиваются из верхней части устройства, а короткие — из нижней.
Шаг 3 Снимите переднюю и заднюю крышки
С помощью пассатижей аккуратно подденьте переднюю и заднюю крышки вдоль бокового шва.
При снятии передней и задней крышек выпадет небольшая крышка датчика. Следите за ней.
Шаг 4 Материнская плата
Экранной стороной вниз отсоедините кабель аккумулятора от материнской платы.
Шаг 5
Отсоедините синий и красный кабели экрана.
Шаг 6

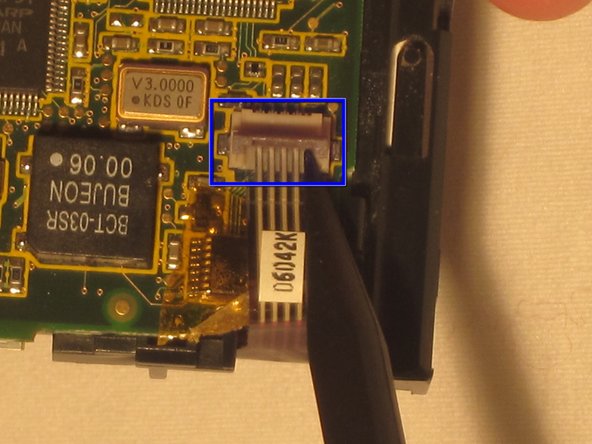

На задней стороне материнской платы в верхней части аккуратно поднимите заслонку, удерживающую язычок разъема ZIF на месте. Это позволит вам вытащить язычок разъема ZIF.
Шаг 7

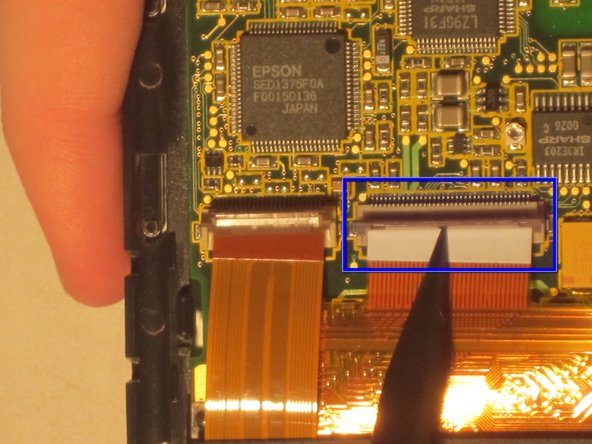

В нижней части материнской платы находятся два выступа разъема ZIF. Аккуратно поднимите заслонку, фиксирующую эти выступы, и снимите их.
Шаг 8
Аккуратно отогните черные фиксаторы, которые крепят материнскую плату.
Извлеките материнскую плату, начиная с левой стороны, и потяните ее в сторону от зажимов.
